產品概述：
V230Y01/02型自力式壓力調節閥PN16～PN40由閥體、閥座、閥芯部件等組成，是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用于非腐蝕性的液體、氣體和蒸汽等介質的壓力控制裝置。廣泛用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。
本產品有公稱壓力PN16、40，公稱通徑范圍20～300mm，使用溫度≤350℃。多種多樣的品種可供選擇。
主要零件材料
1.閥體：ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
2.閥芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
3.閥座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
4.閥桿：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
5.膜蓋：A 3 、1Cr18Ni9Ti
6.填料：聚四氟乙烯、柔性石墨
7.膜片：丁腈橡膠、耐油橡膠、氟橡膠
產品性能參數：
V230Y01/02型自力式壓力調節閥PN16～PN40性能參數
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
|
額定行程L（mm） |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
|
公稱壓力PN（MPa） |
1.6、4.0 |
|
壓力調節范圍（KPa） |
15～50、40～80、60～100、80～140、120～180、160～220、200～260、
240～300、280～350、330～400、380～450、430～500、480～560、540～620、
600～700、680～800、780～900、880～1000、600～1500、1000～2500 |
|
固有流量特質 |
快開 |
|
調節精度（%） |
±5 |
|
使用溫度（ ℃ ） |
≤350 |
|
允許泄漏量 |
硬密封(1/h) |
單座：≤10 -4 ×閥額定容量（Ⅳ級）、雙座和套筒：≤5×10 -3 閥額定容量（Ⅱ級） |
|
軟密封(m1/min) |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
6.75 |
11.10 |
16.0 |
|
減壓比 |
大 |
10 |
|
小 |
1.25 |

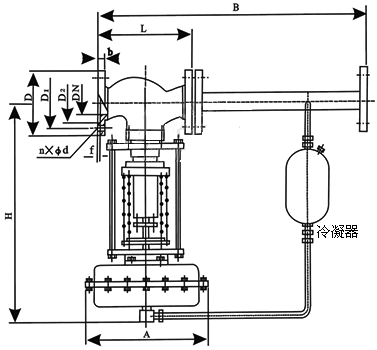

產品結構圖：
調節閥安裝注意事項：
調節閥安裝前的檢驗；在閥門操作的各個過程中，即安裝、試驗、操作和維修過程中的人 員和設備的；在控制回路中作為終控制元件的調節閥性能；若需手動操作時， 要滿足系 統有效手動操作的安裝要求；維修調節閥的可接近性；維修、操作和安裝費用；由于機械或環 境的需要，迫使閥門采取保護措施。
安裝前的檢驗：
調節閥運到場地時，應立即進行檢查，以確定是否符合規定，特別是安裝尺寸、材質、附 件等。在此階段，凡是在裝運和裝卸過程中造成的任何明顯機械損傷，應及時處理，為保證調 節閥在開車時能正常動作，使系統運行，還應檢查如下項目：
(1)外觀檢查 (2)始終點偏差
(3)全行程偏差 (4)基本誤差
(5)正反行程偏差 (6)泄漏量
(7)所有輔助設備如限位開關、閥門定位器等操作檢驗。
