調節閥

ZAJQ電動切斷二通球閥
ZAJQ電動切斷二通球閥
產品型號：ZAJQ
口徑(DN)：15～300(mm)
壓力(PN)：1.6～6.4Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述

    ZAJQ電動切斷二通球閥是一種旋轉型切斷球閥，為氣動或電動單元組合儀表中的執行單元，一般與電磁閥等元件組合使用。密封形式有軟密封與硬密封兩種，分別在-40℃～180℃ 與-60℃～450℃工況下使用。"O"型切斷球閥采用活塞式氣動執行機構或者電動執行 機構，"O"型切斷球閥的球形表面采用特殊工藝進行硬化處理，使其表面平滑耐磨，閥座及密封材料采用耐高溫、耐磨損的碳纖維材料制成，產品結構精巧合理。該系列產品轉動效率高、推力大、密封性好，額定流量 系數大、零件互換性好等特點。本系列產品被廣泛應用于石 油、化工、制藥、冶金、輕紡、造紙、污水處理等部門 的氣體、液體輸送管道中介質的切斷或開啟，滿足工況要求。

    主要技術參數

    ZAJQ電動切斷二通球閥主要技術參數
    本體部分
    閥體形式 直通鑄造閥
    閥體材質 ZG230-450  ZG1Cr18Ni9Ti
    公稱通徑 DN15-DN300
    公稱壓力 PN1.6  2.5  4.0  6.4MPa
    ANSI  150  300LB JIS  10K  20K  30K
    連接形式 法蘭 FF RF RTJ 等
    結構長度 符合IEC534
    閥蓋形式 一體式
    填料 聚四氟乙烯 柔性石墨等
    密封墊 金屬夾石墨密封墊 四氟乙烯墊等
    閥內部件
    閥芯型式 球型
    流量特性 線性
    內件材質 標準材質組合及使用溫度、壓力請參閱附表
    執行機構
    電動 角行程電動執行結構

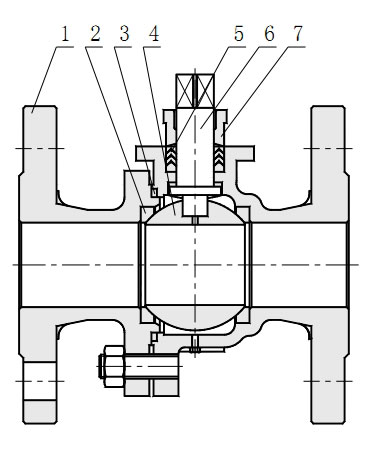

    主要零件材料及內部結構

    ZAJQ電動切斷二通球閥主要零件材料及內部結構

    ZAJQ電動切斷二通球閥主要零件材料及內部結構
    本體材質為碳鋼
    1 閥體 WCB LCB WC9
    2 密封圈 PTFE/PPL
    3 墊片 PTFE/金屬石墨纏繞墊片
    4 球 根據實際工況而定
    5 填料 PTFE/石墨
    6 閥桿 2Cr13 2Cr13 2Cr13
    7 填料壓蓋 WCB LCB WC9
    本體材質為不銹鋼
    1 閥體 CF8 CF8M CF3M
    2 密封圈 PTFE/PPL
    3 墊片 PTFE/金屬石墨纏繞墊片
    4 球 根據實際工況而定
    5 填料 PTFE/石墨
    6 閥桿 304 316 316L
    7 填料壓蓋 CF8 CF8M CF3M
    注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。

    規格與技術參數

    ZAJQ電動切斷二通球閥規格與技術參
    公稱通徑
    DN（mm）    		 15 20 25 32 40 50 65 80 100 125 150 200 300
    額定流量系數
    KV    		 20 38 72 110 170 270 380 510 940 1400 2200 3500 8500
    公稱壓力 1.6、4.0、 6.4
    閥芯轉角(°) 0°±4°～90°±4°
    適用工作溫度 軟密封-40～180 硬密封-60～450
    允許壓差(MPa) 等于公稱壓力
    允許泄露量等級 軟密封Ⅵ級 硬密封Ⅳ級
    防護等級 相當于 IP65.5 級防塵防水型
    電動執行器額
    定電流(A)    		 0.25～0.85
    電動執行器輸
    出力矩(Kgf.m)    		 2～60
    電動執行器使
    用環境(℃)    		 -30℃～60℃
    電動執行器輸
    入信號    		 4～20mADC 或 1～5VDC 220VDC


    配用電動執行機構的相關參數

    ZAJQ電動切斷二通球閥配用電動執行機構的相關參數
    機 型
    性能    		 DCL-02 DCL-05 DCL-10 DCL-20 DCL-40 DCL-60
    輸出力矩 2Kgf.m 5Kgf.m 10Kgf.m 20Kgf.m 40Kgf.m 60Kgf.m
    動作時間 4S 15S 15S/30S/60S 15S/30S/60S 30S/60S 45S
    回轉角度 0～360℃ 0～360℃ 0～360℃ 0～90℃ 0～90℃ 0～90℃
    電機功率 15W 15W 25W 40W 90W 100W
    額定電流 0.25A 0.25A 0.35A 0.37A 0.69A 0.85A
    整機重量 2.5Kg 2.5Kg 3.0Kg 8.0Kg 8.5Kg 9.0Kg
    電 源 AC  220V±10% 50HZ/60HZ
    絕緣電阻 100M/500VDC
    防護等級 1500VAC 1 分鐘
    耐壓等級 相當于 IP68
    安裝方位 360°任意角度安裝
    電氣接口 G1/2 防水電纜接頭,電源線、信號線個一個
    環境溫度 -30℃～+60℃
    控制電路選項 A 型：極限位置開關（標準型） B 型：帶中間位置開關 C 型：點電位器
    D 型：帶電位器和中間位置開關 E 型：帶控制模塊（調節型） F 型：帶 R/I 變換
    任選功能 ●過力矩保護器 ●除溫加熱器 ●不銹鋼支架、聯軸器


    特殊要求

    1、特殊檢驗；
    2、完全去油、去水處理；
    3、禁銅處理；
    4、特殊接口，配管；
    5、真空條件下使用；
    6、指定圖層顏料；
    7、特殊介質（氧氣、氫氣、氯氣）；
    8、使用不銹鋼連接件；

    電動球閥外形尺寸

    ZAJQ電動切斷二通球閥外形尺寸單位（mm)
    公稱通徑
    DN(mm)    		 L D(φ) D1φ) D2φ) b H n-(φ)d A
    15 130 95 65 46 14 275 4-φ14 157
    20 140 105 75 56 16 280 4-φ14 157
    25 150 115 85 65 16 287 4-φ14 157
    32 164 140 100 76 18 384 4-φ18 208
    40 180 150 110 84 18 312 4-φ18 208
    50 200 165 125 99 20 325 4-φ18 208
    65 220 185 145 118 20 335 4-φ18 256
    80 250 200 160 132 20 365 8-φ18 256
    100 280 220 180 156 22 400 8-φ18 256
    125 320 250 210 184 22 420 8-φ18 256
    150 360 285 240 211 24 440 8-φ22 256
    200 400 340 295 266 24 470 12-φ22 256
    250 630 405 355 319 26 545 12-φ26 380
    300 750 460 410 370 28 580 12-φ26 380
    注:表中所有數據均以 PN16 為依據。

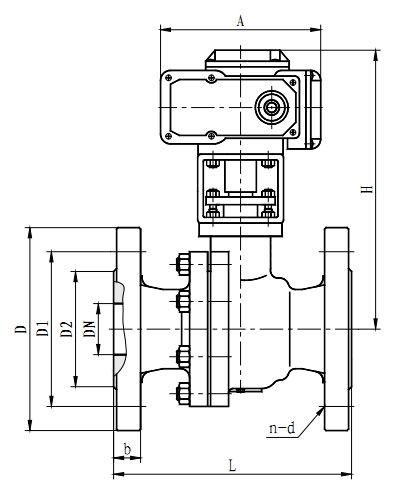

    產品外形結構尺寸圖

    ZAJQ電動切斷二通球閥外形尺寸單位（mm)


    聲明：本文中所有文字、數據、圖片均只適用于參考，ZAJQ電動切斷二通球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
