ZDSP精小型電子式電動單座調節閥

產品型號：ZDSP
口徑(DN)：20～300(mm)
壓力(PN)：1.6～10.0Mpa
產品價格：電議

產品詳情

產品概述

ZDSP精小型電子式電動單座調節閥采用頂部導向結構，配用多彈簧執行機構或電動執行機構，流道呈 S 流線型。具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件。特別適用于允許泄露量小、閥前后壓差不大的場合。
本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型、夾套保溫型等多種型式。產品公稱壓力等級有 PN1.6、4.0、6.4、10.0；閥體口徑范圍 DN20-300，適用流體溫度-196-+560℃范圍內多種檔次。泄露等級有Ⅳ級、Ⅴ 級、Ⅵ級。流量特性有直線、等百分比特性多種品種規格可供選擇。
本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。

主要技術參數

ZDSP精小型電子式電動單座調節閥主要技術參數
閥體部分
閥體形式	直通鑄造球型閥
閥體材質	ZG230-450 ZG1Cr18Ni9
公稱通徑	DN20-DN300
公稱壓力	PN1.6 2.5 4.0 6.4 10.0MPa ANSI 150 300 600LB JIS 10K 20K 30K 40K
連接形式	法蘭：FF RF RTJ等螺紋：適用于 1”以下焊接：SW BW
結構長度	符合 IEC534
閥蓋型式	常溫型高溫型波紋管密封型低溫型
填料	聚四氟乙烯柔性石墨等
密封墊	金屬夾石墨密封墊四氟乙烯墊等閥內部件
閥芯型式	單座柱塞型
流量特性	線性等百分比
內件材質	1Cr18Ni9Ti 1Cr18Ni9Ti+PTFE
執行機構
氣動	多彈簧式執行機構單彈簧式執行機構
作用方式	氣開式氣關式
電動	PSL系列 3810L系列

主要零件材料及內部結構

ZDSP精小型電子式電動單座調節閥主要零件材料及內部結構

ZDSP精小型電子式電動單座調節閥主要零件材料及內部結構
本體材質為碳鋼
1	閥體	WCB	LCB	WC9
2	閥座	304	304	304
3	閥芯	304	304	304
4	導向套	304	304	304
5	閥蓋	WCB	LCB	WC9
6	閥桿	304	304	304
7	填料	PTFE/柔性石墨
8	彈簧	65Mn
9	螺母	304	304	304
本體材質為不銹鋼
1	閥體	CF8	CF8M	CF3M
2	閥座	304	316	316L
3	閥芯	304	316	316L
4	導向套	304	316	316L
5	閥蓋	CF8	CF8M	CF3M
6	閥桿	304	316	316L
7	填料	PTFE/柔性石墨
8	彈簧	65Mn
9	螺母	304	316	316L

注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。

閥蓋型式

ZDSP精小型電子式電動單座調節閥閥蓋型式

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

規格與技術參數

ZDSP精小型電子式電動單座調節閥規格與技術參
公稱通徑 DN（mm）		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數 (KV)	直線	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百
	分比	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
額定行程 L（mm）		16		25			40			60			100
公稱壓力 PN（MPa）		1.6 2.5 4.0 6.4 10.0
執行機構型號	PSL	201/202		204			208			312			320
	3810L	3810LSA-08		3810LSA-20			3810LSB-30			3810LSB-50			3810LSC-65
固有流量特性		直線、等百分比
固有可調比		50:01:00
工作溫度 t（℃）		普通型：鑄鋼-40-250；鑄不銹鋼-60-250 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450
輸入信號		0-10mADC、4-20mADC、220VAC（開關信號）
電源電壓		220VAC 50Hz

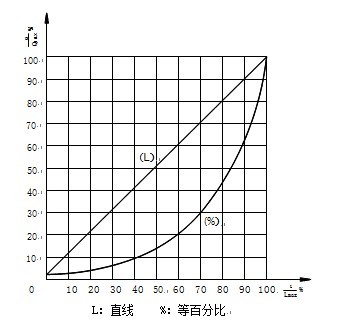

流量特性

ZDSP精小型電子式電動單座調節閥流量特性

ZDSP精小型電子式電動單座調節閥流量特性
行程流量特性	0	10	20	30	40	50	60	70	80	90	100
線性	2	11.8	21.6	31.4	41.2	51	61	40.5	80.6	90.7	100
等百分比	2	3	4.42	6.3	9.5	14.2	21.1	30.8	45.7	67.8	100

允許壓差

ZDSP精小型電子式電動單座調節閥允許壓差
執行機構型號	輸出推力（KN）	閥座直徑 dn（mm）
執行機構型號	輸出推力（KN）	20	25	32	40	50	65	80	100	125	150	200
PSL-201	1	2.38	1.52	0.93	0.59	0.38
PSL-201	1	1.91	1.22	0.74	0.47	0.3
PSL-202	2	4.77	3.05	1.86	1.19	0.76	0.45
PSL-202	2	3.82	2.44	1.49	0.95	0.61	0.36
PSL-204	4			2.79	1.79	1.14	0.67	1.21	0.28	0.18	0.12	0.03
PSL-204	4			2.23	1.43	0.91	0.54	0.96	0.22	0.14	0.1	0.02
PSL-208	8			4.66	2.98	1.91	1.13	1.51	0.47	0.3	0.21	0.08
PSL-208	8			3.73	2.38	1.52	0.9	1.2	0.38	0.24	0.16	0.06
PSL-210	10						1.35	2.34	0.57	0.36	0.25	0.11
PSL-210	10						1.08	1.87	0.45	0.29	0.2	0.08
PSL-316	16						2.26	2.92	0.95	0.61	0.42	0.2
PSL-316	16						1.8	2.33	0.76	0.48	0.33	0.15
PSL-320	20									0.97	0.67	0.35
PSL-320	20									0.78	0.54	0.27

允許壓差表的附注說明:填料材質為 PTFE；介質的流向與閥芯關閉的方向相反；金屬密封型泄露等級為Ⅳ級；數值受公稱壓力、等級、溫度限制；波紋管密封型 P2≠0 時須重新核對；

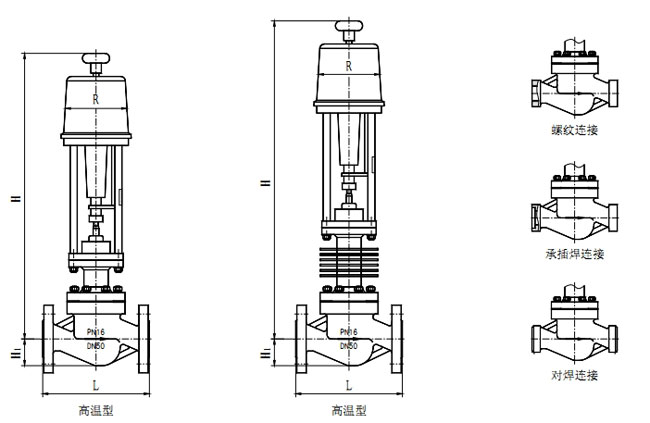

配電動執行機構外形尺寸（常溫型、高溫型）

ZDSP精小型電子式電動單座調節閥配電動執行機構外形尺寸（mm)
公稱通徑（DN）		20	25	32	40	50	65	80	100	125	150	200	250	300
結構長度（L）	PN16/25	185	200	205	222	250	276	298	350	410	451	600	670	735
	PN40	190	205	210	230	255	285	310	355	425	460	615	685	750
	PN64、100	200	210	220	251	286	311	337	394	440	475	630	700	765
常溫型（H）	PN16/25	699	711	728	728	731	827	839	857	895	1140	1160	1305	1512
	PN40	679	721	738	738	741	837	849	867	905	1150	1180	1335	1565
	PN64/100	682	733	750	750	753	849	861	879	917	1180	1240	1385	1605
高溫型（H）	PN16/25	849	861	893	893	901	975	1024	1067	1250	1400	1420	1513	1670
	PN40	859	871	903	903	911	985	1034	1077	1260	1415	1440	1545	1690
	PN64/100	875	885	915	915	923	997	1055	1095	1280	1450	1465	1575	1720
H1	PN16/25	53	58	68	73	80	90	98	108	123	140	168	203	230
	PN40	53	58	68	73	80	90	98	115	135	150	188	223	255
	PN64/100	63	68	75	83	88	100	105	125	148	170	203	235	265
R		201	202		204		208、210			210、316			320
壓力等級		GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
執行機構		PSL 系列、3810 系列、DKJ 或 DKZ 系列等
