專業自控閥門10載以上
工恒閥門[工匠精神][品質永恒]
聯系方式
021-80392609
15601629388
您當前的位置： 主頁 > 產品展示 > 調節閥 >

調節閥

ZJSF(H)氣動薄膜三通分（合）流調節閥
ZJSF(H)氣動薄膜三通分（合）流調節閥
產品型號：ZJSF、ZJSH
口徑(DN)：20～300(mm)
壓力(PN)：1.6～10.0Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述

    ZJSF(H)氣動薄膜三通分（合）流調節閥采用雙閥芯上下導 向結構，配用氣動執行機構或者電動執行機構機構，閥體為三 通結構，即一進兩出（分流型），兩進一出（合流型），從而達 到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的 使用要求。該閥體具有結構緊湊、重量輕、動作靈敏、壓降損 失小、閥容量大、流量特性精確和維修方便等優點。可用于各 種不同的工作條件，特別適用于石油工業熱交換器的溫度控制 系統和其他的各行業的自動化控制系統。 本系列產品有常溫型、高溫型、低溫型、調節切斷型、波 紋管密封型等多種型式。產品公稱壓力等級有 PN1.6、4.0 6.4； 閥體口徑范圍 DN20-DN300；適用流體溫度-150℃-+560℃范圍 內多種檔次；泄露等級氛分為Ⅳ級、Ⅴ級、Ⅵ級；流量特性有 直線、等百分比。多種規格可供選擇。 本系列調節閥采用模塊化設計，可采用不同組合、配用 各種附件。

    主要技術參數

    ZJSF(H)氣動薄膜三通分（合）流調節閥主要技術參數
    本體部分
    閥體形式 三通鑄造球型閥
    閥體材質 ZG230-450  ZG1Cr18Ni9
    公稱通徑 DN20-DN300
    公稱壓力 PN1.6  2.5  4.0  6.4  10.0MPa
    ANSI  150  300  600LB JIS  10K  20K  30K  40K
    連接形式 法蘭：FF RF RTJ 等 焊接：SW  BW
    結構長度 符合 IEC534
    閥蓋型式 常溫型 高溫型 波紋管密封型 低溫型
    填料 聚四氟乙烯 柔性石墨等
    密封墊 金屬夾石墨密封墊 四氟乙烯墊等
    閥內部件
    閥芯型式 雙閥芯上下導向型
    流量特性 線性 等百分比
    內件材質 1Cr18Ni9Ti  1Cr18Ni9Ti+PTFE
    執行機構
    電動 PSL系列 3810L系列

    主要零件材料及內部結構

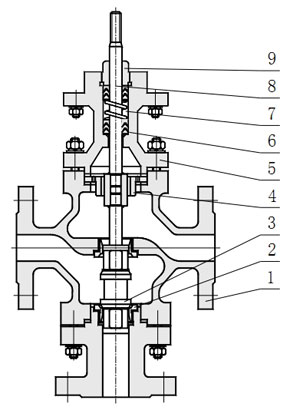

    ZJSF(H)氣動薄膜三通分（合）流調節閥主要零件材料及內部結構

    ZJSF(H)氣動薄膜三通分（合）流調節閥主要零件材料及內部結構
    本體材質為碳鋼
    1 閥體 WCB LCB WC9
    2 閥座 304 304 304
    3 閥芯 304 304 304
    4 導向套 304 304 304
    5 閥蓋 WCB LCB WC9
    6 閥桿 304 304 304
    7 填料 PTFE/柔性石墨
    8 彈簧 65Mn
    9 螺母 304 304 304
    本體材質為不銹鋼
    1 閥體 CF8 CF8M CF3M
    2 閥座 304 316 316L
    3 閥芯 304 316 316L
    4 導向套 304 316 316L
    5 閥蓋 CF8 CF8M CF3M
    6 閥桿 304 316 316L
    7 填料 PTFE/柔性石墨
    8 彈簧 65Mn
    9 螺母 304 316 316L
    注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。

    閥蓋型式

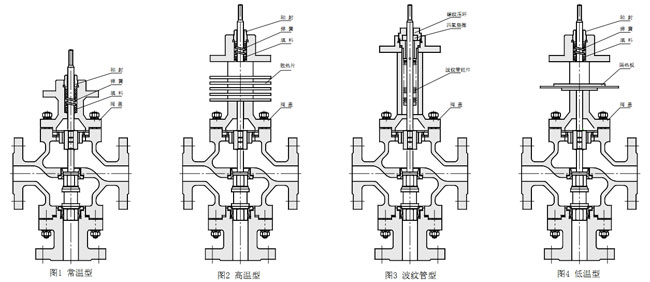

    ZJSF(H)氣動薄膜三通分（合）流調節閥閥蓋型式

    注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。 低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

    氣動三通調節閥規格與技術參數

    ZJSF(H)氣動薄膜三通分（合）流調節閥規格與技術參數
    公稱通徑 DN（mm） 20 25 32 40 50 65 80 100 125 150 200
    額定流量
    系數 KV    		 合流 6.3 8.5 13 21 34 53 85 135 210 340 535
    分流             85 135 210 340 535
    額定行程 L（mm） 16 25 40 60
    膜片有效面積 Ae（cm2） 280 400 600 1000
    公稱壓力 PN（MPa） 1.6  2.5  4.0  6.4  10.0
    固有流量特性 直線 等百分比
    固有可調比 R 30:01:00
    信號范圍 Pr（Kpa） 20-100、40-200、60-100、80-240
    氣源壓力 Ps（Mpa） 0.14、0.25、0.28、0.40
    允許壓差△P（MPa） 0.93 0.86 0.75 0.48 0.31 0.27 0.18 0.11 0.12 0.09 0.05

    氣動調節閥主要性能指標

    ZJSF(H)氣動薄膜三通分（合）流調節閥主要性能指標
    序號 項 目 性能指標
    不帶定位器 帶定位器
    1 基本誤差＜（%） ±5 ±1
    2 回差＜（%） 3 1
    3 死區＜（%） 3 0.4
    4 始終點偏差
    ＜（%）    		 始點（%） ±5
    終點（%） ±2.5 ±1
    5 額定行程偏差（%） 2.5
    6 允許泄露量（1/h） 10-3×閥額定容量
    7 額定流量系數偏差（%） ±10
    8 固有流量特性 符合 IEC534-1 和 GB/T13927-2000 中歸動的斜率偏差要求

    流量特性

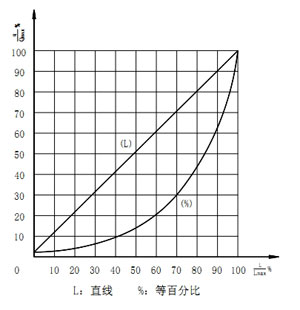

    ZJSF(H)氣動薄膜三通分（合）流調節閥固有流量特性對行程下的相對流量數值 單位：(%)

    ZJSF(H)氣動薄膜三通分（合）流調節閥固有流量特性對行程下的相對流量數值 單位：(%)
    行程
    流量特性    		 0 10 20 30 40 50 60 70 80 90 100
    線性 2 11.8 21.6 31.4 41.2 51 61 40.5 80.6 90.7 100
    等百分比 2 3 4.42 6.3 9.5 14.2 21.1 30.8 45.7 67.8 100

    允許壓差表的附注說明

    ● 填料材質為 PTFE；
    ● 介質的流向與閥芯關閉的方向相反；
    ● 金屬密封型泄露等級為Ⅳ級；
    ● 數值受公稱壓力、溫度表限制；
    ● 波紋管密封型 P2≠0 時需重新核對；

    特殊要求

    ● 特殊檢驗；
    ● 完全去油、去水處理；
    ● 禁銅處理；
    ● 特殊接口、配管；
    ● 真空條件下使用；
    ● 指定涂層顏色；
    ● 特殊介質（氧氣、氫氣、氯氣）；

    配氣動執行機構外形尺寸（常溫型、高溫型）

    ZJSF(H)氣動薄膜三通分（合）流調節閥外形尺寸（常溫型、高溫型）單位（mm）
    公稱通徑（DN） 20 25 32 40 50 65 80 100 125 150 200
    結構長度
    （L）    		 PN16/25 180 185 200 220 250 275 305 350 410 450 550
    PN40 185 190 210 230 255 285 310 355 425 460 560
    PN64 190 200 220 240 265 295 320 370 400 475 570
    H1 155 155 175 180 200 235 250 260 330 350 420
    H2 298 298 298 298 298 380 380 380 510 510 510
    H3 235 235 247 256 268 364 384 394 465 470 540
    H4 365 365 425 420 445 660 680 690 748 740 780
    H5 140 140 150 160 180 200 222 230 270 280 306
    H6 180 180 180 180 180 236 236 236 310 310 310
    A 282 282 282 282 282 360 360 360 470 470 470
    C 220 220 220 220 220 270 270 270 320 320 320
    L1 289 289 289 289 289 347 347 347 476 476 476
    壓力等級 GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
    執行機構 ZHB-22 ZHB-23 ZHB-34 ZHB-45
    注：表中尺寸為不帶標準型附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。

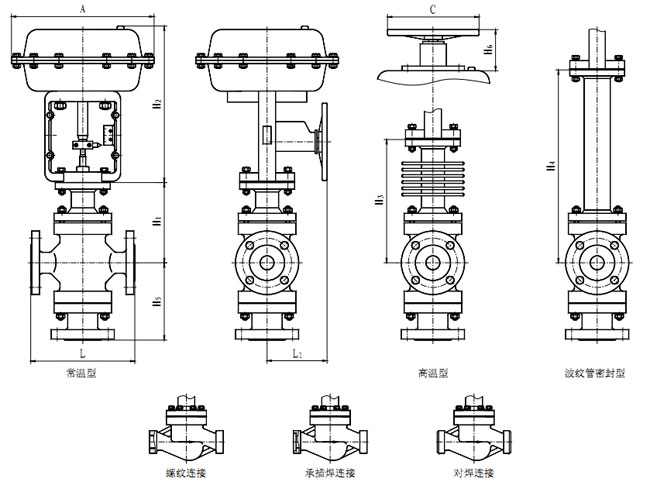

    產品外形結構尺寸圖

    ZJSF(H)氣動薄膜三通分（合）流調節閥外形尺寸（常溫型、高溫型）單位（mm）


    注：本公司是上海調節閥廠家，的調節閥種類有電動調節閥,氣動調節閥,手動調節閥,流量調節閥,溫度調節閥,風量調節閥壓力調節閥,自力式調節閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！


    聲明：本文中所有文字、數據、圖片均只適用于參考，ZJSF(H)氣動薄膜三通分（合）流調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
