產品概述
ZJSG氣動薄膜隔膜調節閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。由隔膜閥配用 PSL 系列電動 執行機構或氣動薄膜執行機構組成。隔膜與閥體間"山"形凸出面進行密封,與外界隔離(無填料函),特別適合于要求耐腐蝕、劇毒場合。
產品特點
1、采用輕型執行機構，高度及重量均可減小30%。
1、閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。
3、閥門關閉時，內、外泄漏量為零，特別適合于劇毒介質或不允許污染介質的閥節。
4、流路簡單，阻力小，額定流量系數比同口徑單座，套筒 調節閥大。
主要零件材料
ZJSG氣動薄膜隔膜調節閥主要零件材料
|
閥體 |
HT200、ZG230～450 或下述材質襯里 |
|
隔膜 |
丁荃膠、天然膠、聚四氟乙烯波紋 |
|
薄膜 |
丁腈橡膠夾增強滌綸織物 |
|
彈簧 |
60S12Mn |
閥體襯里材質及適用范圍
ZJSG氣動薄膜隔膜調節閥襯里材質及適用范圍
|
閥體襯里 |
使用溫度（℃） |
適用介質 |
|
無襯里 |
-10～+175 |
適用于非腐蝕性介質 |
|
軟橡膠 |
-10～+85 |
有很好的耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等 |
|
硬橡膠 |
-10～+85 |
適用于無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等 |
|
氯丁膠 |
-10～+105 |
適用于動物油、植物油和潤滑油，PH 值變化范圍很大的腐蝕性泥漿。抗磨損性能良好 |
|
丁荃膠 |
-10～+120 |
防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性好 |
|
搪瓷 |
-10～+175 |
適用于溫無機酸、氧化酸、鹵素、醇類、酯類等化合物 |
|
氟46 |
-10～+190 |
適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質 |
隔膜材質及適用范圍
ZJSG氣動薄膜隔膜調節閥材質及適用范圍
|
隔膜材質 |
使用溫度（℃） |
適用介質 |
|
丁荃膠（B 級） |
-40～+100 |
大部分無機酸如：硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽 類 |
|
天然膠（Q 級） |
-50～+100 |
主要用于凈化水、無機鹽和烯的礦物酸介質 |
|
聚四氟乙烯 |
-10～+150 |
極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕 |
氣動隔膜調節閥主要技術參數
ZJSG氣動薄膜隔膜調節閥主要技術參數
|
公稱通徑 mm |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
公稱壓力 MPa |
0.6 10 |
|
行程 mm |
10 |
16 |
25 |
40 |
60 |
|
流量特性 |
近似快開型 |
|
介質溫度℃ |
-15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型) |
|
法蘭形式 |
法蘭密封面形式按 JB77,其中鑄鐵法蘭按光滑式,鑄鋼法蘭按凹式 |
|
閥體材質 |
PN
(MPa) |
0.6,1.6 |
WCB(ZG230-450) CF3CF8 CF8M |
|
4.0,6.4 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|
可調比R |
30:01:00 |
|
氣源接頭 |
M16×1.5 |
氣動隔膜調節閥執行機構主要技術參數
ZJSG氣動薄膜隔膜調節閥執行機構主要技術參數
|
公稱通徑 |
配用執行機構號 |
主要技術參數 |
|
薄膜有效面積(cm2) |
行程 |
額定流量系數 Kv 值 |
|
15 |
ZMA(B)-2 |
280 |
10 |
8 |
|
20 |
12 |
|
25 |
16 |
|
32 |
ZMA(B)-3 |
400 |
16 |
28 |
|
40 |
60 |
|
50 |
25 |
68 |
|
65 |
ZMA(B)-4 |
630 |
90 |
|
80 |
40 |
160 |
|
100 |
300 |
氣動隔膜調節閥主要性能指標
ZJSG氣動薄膜隔膜調節閥主要性能指標
|
項目 |
技術指標 |
|
不帶定位器 |
帶定位器 |
|
基本誤差％ |
±10 |
±1.5 |
|
回差％ |
8 |
1.5 |
|
死區％ |
6 |
0.6 |
|
允許泄漏量 |
襯里材料為聚三氟乙烯隔膜材料為：氯丁橡膠，氟橡膠 |
10-4×閥額定容量 |
|
無襯里材料為，隔膜材料為：氯丁橡膠，氟橡膠 |
5×10-6×閥額定容量 |
|
可配附件 |
電氣定位器或電/氣轉換器 空氣過濾減壓器 電磁閥 手輪機構等 |
|
額定流量系數 Kv 偏差％ |
±20 |
表中所列執行機構為標準配置，可根據工藝要求選配。
氣動隔膜調節閥允許壓差
ZJSG氣動薄膜隔膜調節閥允許壓差
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
額定流量系數 Kv |
8 |
12 |
16 |
28 |
60 |
67 |
90 |
160 |
300 |
|
公稱壓力(MPa) |
1 |
|
配用執行機構型號 |
ZMA(B)-2 |
ZMA(B)-3 |
ZMA(B)-4 |
|
關閉時 允許 大壓力 MPa |
信號壓 力 Mpa |
P2=0 |
120 |
0.9 |
0.9 |
0.4 |
0.4 |
0.3 |
0.2 |
0.2 |
0.1 |
0.05 |
|
140 |
1 |
1 |
0.8 |
0.8 |
0.6 |
0.4 |
0.4 |
0.2 |
0.1 |
|
P1=P2 |
120 |
0.45 |
0.45 |
0.2 |
0.2 |
0.15 |
0.1 |
0.1 |
0.05 |
0.02 |
|
140 |
0.9 |
0.9 |
0.4 |
0.4 |
0.3 |
0.2 |
0.2 |
0.1 |
0.05 |

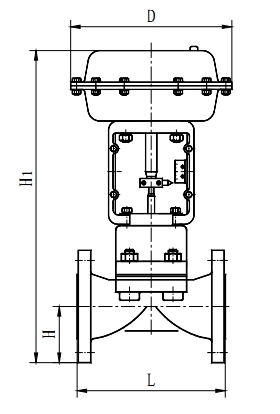

氣動隔膜閥外形安裝尺寸
ZJSG氣動薄膜隔膜調節閥外形安裝尺寸單位
|
公稱通徑 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
|
L(mm) |
181 |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
720 |
|
H(mm) |
67 |
72 |
87 |
92 |
105 |
110 |
127 |
174 |
209 |
300 |
|
H1(mm) |
479 |
479 |
553 |
562 |
754 |
795 |
857 |
/ |
/ |
/ |
|
D(mm) |
280 |
325 |
410 |
/ |
/ |
/ |
產品外形結構尺寸圖
