調節閥

ZJSW氣動薄膜微小流量調節閥
ZJSW氣動薄膜微小流量調節閥
產品型號：ZJSW
口徑(DN)：20～300(mm)
壓力(PN)：1.6～10.0Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述

    ZJSW氣動薄膜微小流量調節閥是專門針對小流量調節而 開發的小口徑調節閥。它具有體積小、重量輕、性能高、用于微小流量的精確控制等特點。調節不干凈介質時，應針對 其節流間隙小的問題，注意預防堵卡現象的發生。它適用于 液體、蒸汽等介質的注流量調節場合。
    本系列調節閥采用模塊化設計，可采用不同組合、配用 各種附件。

    主要零部件參數

    ZJSW氣動薄膜微小流量調節閥主要零部件參數
    本體部分
    閥體形式 直通鍛造閥體
    閥體材質 20#  F22  304  316
    公稱通徑 DN15～DN20
    公稱壓力 PN1.6  4.0  10.0  16.0  20.0  32.0MPa
    ANSI  150  300  600  900  1500LB
    連接形式 法蘭:FF RF RTJ 等
    螺紋:NPT 焊接:SW  BW
    結構長度 符合 IEC534
    閥蓋形式 一體式
    填料 聚四氟乙烯 柔性石墨等
    密封墊 金屬夾石墨密封墊 四氟乙烯墊等
    閥內部件
    閥芯型式 單座柱塞式
    流量特性 等百分比、線性
    內件材質 標準材質組合及使用溫度、壓力請 參閱附表
    執行機構
    氣動 氣動薄膜多彈簧執行機構
    單作用 氣—開（彈簧復位）
    雙作用 氣—開/氣—關

    主要技術參數

    ZJSW氣動薄膜微小流量調節閥主要技術參數
    公稱通徑 G1/2" G3/4"
    閥座直徑 1.5 3 4 5 6 7 8 9
    流量系數 Kv 0.0025 0.08 0.12 0.2 0.32 0.5 0.8 1
    可調范圍 30:01:00
    公稱壓力 標準產品 1.6 4.0 6.4、10MPa
    閥芯形式 單座柱塞型閥芯
    流量特性 直線
    作用形式 氣開式、氣關式
    工作溫度 普通型-40～230℃，散熱片型 230～450℃，特殊訂貨 450～600℃
    法蘭標準 符合 JB78-59、JB79-59 標準，可按 JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨
    執行機構 ZHA/B 型多彈簧氣動薄膜執行機構
    可配附件 定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋器、緊急作裝置、手輪機構等
    注： 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決。 *注量系數＜0.08 需特殊訂貨。

    主要性能指標

    ZJSW氣動薄膜微小流量調節閥主要性能指標
    泄漏率 Ⅵ 級， 小于額定流量的 10-4
    回差 不帶定位器， 小于全行程的 3%； 帶定位器， 小于全行程的 1%
    基本誤差 不帶定位器， 小于全行程的±5%； 帶定位器， 小于全行程的±1%
    死區 不帶定位器 ， 小于全行程的 3%； 帶定位器， 小于全行程的 1%注：測試使用填料為聚四氟乙烯填料。

    允許壓差

    ZJSW氣動薄膜微小流量調節閥允許壓差
    執行機構 ZHA(B)-11
    行程 10
    有效面積(cm3) 200
    氣源接口尺寸 M16×1.5
    公稱通徑 G1/2" G3/4"
    閥座直徑 1.5 3 4 5 6 7 8 9
    允許壓差△P（MPa） 6.4 5.2 4.6
    注：（1）ZHA：正作用執行機構 ；ZHB 反作用執行機構。

    外形結構尺寸

    ZJSW氣動薄膜微小流量調節閥外形結構尺寸 單位
    公通通徑 G1/2" G3/4"
    連接長度 L(mm) 92 92
    高度 H(mm) 30 30
    H2(mm) 330 330
    D1(mm) 230 230

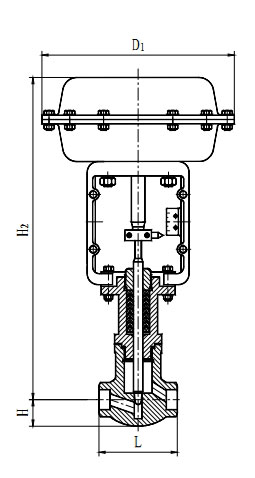

    產品外形結構尺寸圖

    ZJSW氣動薄膜微小流量調節閥外形結構尺寸圖

    注：本公司是上海調節閥廠家，的調節閥種類有電動調節閥,氣動調節閥,手動調節閥,流量調節閥,溫度調節閥,風量調節閥壓力調節閥,自力式調節閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
    聲明：本文中所有文字、數據、圖片均只適用于參考，ZJSW氣動薄膜微小流量調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
