產品概述：
ZMAM、ZMAQ型PN6～PN64氣動薄膜切斷閥是氣單元組合儀表的執行單元。具有結構簡單、操作力大、體形小、重量輕、流阻小、閥容大、密封性能好、維修方便等優點。而廣泛應用于石油、化工、冶金、電力、輕紡等過程中的自動化控制系統中。
性能技術參數:
ZMAM、ZMAQ型PN6～PN64氣動薄膜切斷閥技術參數
|
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數kv |
套筒 |
－ |
－ |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|
單座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|
三通 |
|
額定行程(mm) |
8 |
12 |
20 |
25 |
40 |
50 |
|
允許泄漏量 |
硬密封（L/H） |
套筒5×10-5閥額定容量 單座、三通1.2×10-7×閥的額定容量 |
|
軟密封（ml/min） |
無 |
|
介質溫度℃ |
-200～+200、-40～+450 |
|
膜片有效面積（cm2）（薄膜式切斷閥） |
100 |
200 |
400 |
600 |
1000 |
|
公稱壓力PN(MPa) |
1.6 4.0 6.4 |
|
允許壓差（MPa） |
單座 |
6.4 |
6.4 |
3.8 |
2.5 |
2.9 |
1.8 |
2.0 |
1.3 |
0.83 |
0.8 |
0.55 |
0.52 |
|
套筒 |
6.4 |
|
信號壓力KPa |
200（薄膜片） |
|
閥體 |
Ht200 ZG230-450\ZG1Cr18Ni9Ti |
|
閥塞套筒 |
1Cr18Ni9Ti Cr18Ni12Mo2Ti |
|
閥芯、閥座 |
1Cr18Ni9Ti Cr18Ni12Mo2Ti |
|
填 料 |
聚四乙烯 柔性石墨 |
|
可配附件 |
空氣過濾減壓器、電磁閥、閥位回訊器等 |
產品外形尺寸結構:
ZMAM、ZMAQ型PN6～PN64氣動薄膜切斷閥外形尺寸
|
公稱通徑(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數 |
5 |
8 |
12 |
17 |
29 |
43 |
70 |
110 |
165 |
275 |
440 |
690 |
|
A(mm) |
194 |
230 |
306 |
394 |
496 |
|
L(mm) |
PN16 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN64 |
230 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|
D(mm) |
PN16 |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
|
PN64 |
105 |
130 |
140 |
155 |
170 |
180 |
205 |
215 |
250 |
295 |
345 |
415 |
|
H2(mm) |
325 |
346 |
360 |
369 |
477 |
517 |
540 |
742 |
822 |
877 |

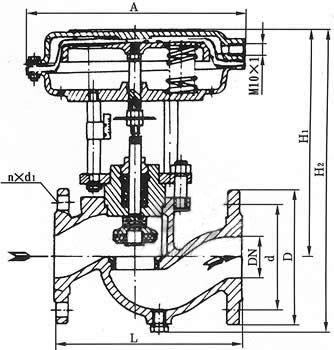

產品外形結構尺寸圖：
訂貨須知:
訂貨時請提供以下參數
1.公稱通徑、額定流量系數KV；2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；3.閥的開關型式；4.閥體、閥芯材料；5.是否帶附件；
注：本公司是上海閥門廠家，的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中調節閥分為:電動調節閥,氣動調節閥,手動調節閥,流量調節閥,溫度調節閥,風量調節閥壓力調節閥,自力式調節閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
聲明：本文中所有文字、數據、圖片均只適用于參考，ZMAM、ZMAQ型氣動薄膜切斷閥PN6～PN64性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
