ZMAN型PN16～PN63氣動薄膜雙座調節閥

產品型號：ZMAN
口徑(DN)：25～300(mm)
壓力(PN)：1.6～6.3Mpa
產品價格：電議

產品詳情

產品概述：
ZMAN型PN16～PN63氣動薄膜雙座調節閥由氣動薄膜執行機構和調節閥兩大部分組成，它與氣動調節器，減壓閥及其他儀表配合使用，達到控制管道內的溫度、壓力、液位、流量等工藝參數。單座調節閥具有易密封，泄漏量小的優點，但平衡力較大，故工作壓差不宜過高。雙座調節閥具有流量系數大，不平衡力較小的特點，因而使用廣泛。

性能參數：

ZMAN型PN16～PN63氣動薄膜雙座調節閥性能參數
DN/mm	PN	環境溫度/℃	固有流量特性	氣源大壓力/MPa
25～300	16, 40, 63	-30～60	直線、等百分比	0.25


DN mm	流通能力 C		行程mm	配用執行器型號	灰鑄鐵閥			鑄鋼和鑄不銹鋼閥
	單座	雙座			PN	工作壓力 Mpa	介質溫度 ℃	PN	工作壓力Mpa	介質溫度℃
	單座	雙座			PN	工作壓力 Mpa	介質溫度 ℃	PN	工作壓力Mpa
25	8	10	16	ZMA-2	16	16	≤200	40	40	≤250
32	12	16	16	ZMA-2				63	63	（普通上閥蓋）
40	20	25	25	ZMA-3						≤450
50	32	40	25	ZMA-3						（帶散熱片上閥蓋）
65	50	63	40	ZMA-4
80	80	100
100	120	160
125	200	250	60	ZMA-5
150	280	400
200	450	630
250		1000	100	ZMA-6
300		1600	100	ZMA-6

外形及結構尺寸：

ZMAN-16型氣動薄膜雙座調節閥外形及結構尺寸（mm）
DN	D	D1	D2	f	b	z×Φd	t	L
25	115	85	65	2	16	4×Φ14	4	185
32	135	100	78	2	18	4×Φ18	5	200
40	145	110	85	3	18	4×Φ18	5	220
50	160	125	100	3	20	4×Φ18	5	250
65	180	145	120	3	20	4×Φ18	5	275
80	195	160	135	3	22	8×Φ18	5	305
100	215	180	155	3	24	8×Φ18	5	350
125	245	210	185	3	26	8×Φ18	5	410
150	280	240	210	3	28	8×Φ23	5	450
200	335	295	265	3	30	12×Φ23	5	550
250	405	355	320	3	32	12×Φ25	5	640
300	460	410	375	4	34	12×Φ25	5	720

ZMAN-40型氣動薄膜雙座調節閥外形及結構尺寸（mm）
DN	L	D	D1	D2	f	D3	f1	b	z×Φd	H2	H1	H1ˊ
25	190	115	85	65	2	58	4	16	4×Φ14	117	570	676
32	210	135	100	78	2	66	4	18	4×Φ18	120	573	679
40	230	145	110	85	3	76	4	18	4×Φ18	139	645	751
50	255	160	125	100	3	88	4	20	4×Φ18	144	650	756
65	285	180	145	120	3	110	4	22	8×Φ18	188	821	976
80	310	195	160	135	3	121	4	22	8×Φ18	208	831	986
100	355	230	190	160	3	150	4.5	24	8×Φ23	220	843	998
125	425	270	220	188	3	176	4.5	28	8×Φ25	268	1045	1228
150	460	300	250	218	3	204	4.5	30	8×Φ25	278	1055	1238
200	560	375	320	282	3	260	4.5	38	12×Φ30	320	1097	1280
250	655	445	385	345	3	313	4.5	42	12×Φ34	435	1526	1703
300	735	510	450	408	4	364	4.5	46	16×Φ34	465	1544	1721

ZMAN-63型氣動薄膜雙座調節閥外形及結構尺寸（mm）
DN	L	D	D1	D2	f	D3	f1	b	z×Φd	H2	H1	H1ˊ
25	205	135	100	78	2	58	4	22	4×Φ18	117	570	676
32	220	150	110	82	2	66	4	24	4×Φ23	120	573	679
40	240	165	125	95	2	76	4	24	4×Φ23	139	645	751
50	265	175	135	105	3	88	4	26	4×Φ23	144	650	756
65	295	200	160	130	3	110	4	28	8×Φ23	188	821	976
80	325	210	170	140	3	121	4	30	8×Φ23	208	831	986
100	370	250	200	168	3	150	4.5	32	8×Φ23	220	843	998
125	440	295	240	202	3	176	4.5	36	8×Φ25	268	1045	1228
150	475	340	280	240	3	204	4.5	38	8×Φ34	278	1055	1238
200	570	405	345	300	3	260	4.5	44	12×Φ34	320	1097	1280
250	670	470	400	325	3	313	4.5	48	12×Φ41	435	1526	1703
300	750	530	460	412	4	364	4.5	54	16×Φ41	465	1544	1721

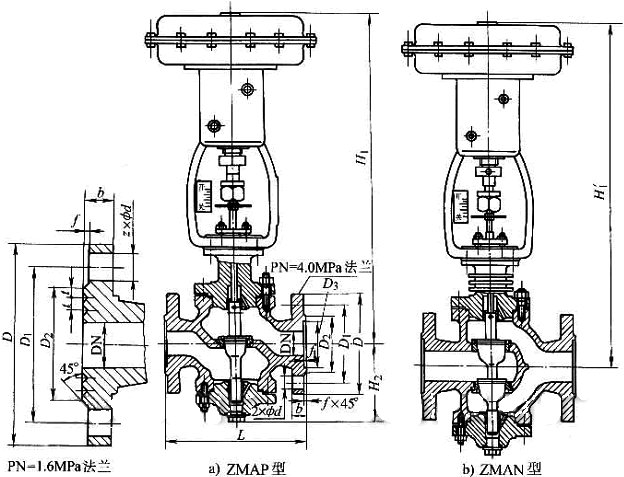

產品外形結構尺寸圖：
ZMAN型PN16～PN63氣動薄膜雙座調節閥外形尺寸圖

注：本公司是上海閥門廠家，的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中調節閥分為:電動調節閥,氣動調節閥,手動調節閥,流量調節閥,溫度調節閥,風量調節閥壓力調節閥,自力式調節閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！

聲明：本文中所有文字、數據、圖片均只適用于參考，ZMAN型PN16～PN63氣動薄膜雙座調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
