產品概述
ZRSF(H)電動三通分（合）流調節閥采用雙閥芯上下導 向結構，配用氣動執行機構或者電動執行機構機構，閥體為三 通結構，即一進兩出（分流型），兩進一出（合流型），從而達 到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的 使用要求。該閥體具有結構緊湊、重量輕、動作靈敏、壓降損 失小、閥容量大、流量特性精確和維修方便等優點。可用于各 種不同的工作條件，特別適用于石油工業熱交換器的溫度控制 系統和其他的各行業的自動化控制系統。 本系列產品有常溫型、高溫型、低溫型、調節切斷型、波 紋管密封型等多種型式。產品公稱壓力等級有 PN1.6、4.0 6.4； 閥體口徑范圍 DN20-DN300；適用流體溫度-150℃-+560℃范圍 內多種檔次；泄露等級氛分為Ⅳ級、Ⅴ級、Ⅵ級；流量特性有 直線、等百分比。多種規格可供選擇。 本系列調節閥采用模塊化設計，可采用不同組合、配用 各種附件。
主要技術參數
ZRSF(H)電動三通分（合）流調節閥主要技術參數
|
本體部分 |
|
閥體形式 |
三通鑄造球型閥 |
|
閥體材質 |
ZG230-450 ZG1Cr18Ni9 |
|
公稱通徑 |
DN20-DN300 |
|
公稱壓力 |
PN1.6 2.5 4.0 6.4 10.0MPa
ANSI 150 300 600LB JIS 10K 20K 30K 40K |
|
連接形式 |
法蘭：FF RF RTJ 等 焊接：SW BW |
|
結構長度 |
符合 IEC534 |
|
閥蓋型式 |
常溫型 高溫型 波紋管密封型 低溫型 |
|
填料 |
聚四氟乙烯 柔性石墨等 |
|
密封墊 |
金屬夾石墨密封墊 四氟乙烯墊等 |
|
閥內部件 |
|
閥芯型式 |
雙閥芯上下導向型 |
|
流量特性 |
線性 等百分比 |
|
內件材質 |
1Cr18Ni9Ti 1Cr18Ni9Ti+PTFE |
|
執行機構 |
|
電動 |
PSL系列 3810L系列 |
主要零件材料及內部結構
ZRSF(H)電動三通分（合）流調節閥主要零件材料及內部結構
|
本體材質為碳鋼 |
|
1 |
閥體 |
WCB |
LCB |
WC9 |
|
2 |
閥座 |
304 |
304 |
304 |
|
3 |
閥芯 |
304 |
304 |
304 |
|
4 |
導向套 |
304 |
304 |
304 |
|
5 |
閥蓋 |
WCB |
LCB |
WC9 |
|
6 |
閥桿 |
304 |
304 |
304 |
|
7 |
填料 |
PTFE/柔性石墨 |
|
8 |
彈簧 |
65Mn |
|
9 |
螺母 |
304 |
304 |
304 |
|
本體材質為不銹鋼 |
|
1 |
閥體 |
CF8 |
CF8M |
CF3M |
|
2 |
閥座 |
304 |
316 |
316L |
|
3 |
閥芯 |
304 |
316 |
316L |
|
4 |
導向套 |
304 |
316 |
316L |
|
5 |
閥蓋 |
CF8 |
CF8M |
CF3M |
|
6 |
閥桿 |
304 |
316 |
316L |
|
7 |
填料 |
PTFE/柔性石墨 |
|
8 |
彈簧 |
65Mn |
|
9 |
螺母 |
304 |
316 |
316L |
注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。
閥蓋型式
注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。 低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
電動調節閥規格與技術參數
ZRSF(H)電動三通分（合）流調節閥規格與技術參數
|
公稱通徑 DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
額定流
量系數
(KV) |
合流 |
6.3 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
分流 |
|
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
額定行程 L（mm） |
16 |
25 |
40 |
60 |
100 |
|
公稱壓力 PN（MPa） |
1.6 2.5 4.0 6.4 10.0 |
執行機
構型號 |
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL320 |
|
3810L |
381LSA-08 |
381LSA-20 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
381LSC-160 |
|
固有流量特性 |
直線、等百分比 |
|
固有可調比 |
30:01:00 |
|
工作溫度 t（℃） |
普通型：鑄鋼-40-250；鑄不銹鋼-60-250 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450 |
|
輸入信號 |
0-10mADC、4-20mADC、220VAC（開關信號） |
|
電源電壓 |
220VAC 50Hz |
流量特性
ZRSF(H)電動三通分（合）流調節閥固有流量特性對行程下的相對流量數值 單位：(%)
行程
流量特性 |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
|
線性 |
2 |
11.8 |
21.6 |
31.4 |
41.2 |
51 |
61 |
40.5 |
80.6 |
90.7 |
100 |
|
等百分比 |
2 |
3 |
4.42 |
6.3 |
9.5 |
14.2 |
21.1 |
30.8 |
45.7 |
67.8 |
100 |
允許壓差表的附注說明
● 填料材質為 PTFE；
● 介質的流向與閥芯關閉的方向相反；
● 金屬密封型泄露等級為Ⅳ級；
● 數值受公稱壓力、溫度表限制；
● 波紋管密封型 P2≠0 時需重新核對；
特殊要求
● 特殊檢驗；
● 完全去油、去水處理；
● 禁銅處理；
● 特殊接口、配管；
● 真空條件下使用；
● 指定涂層顏色；
● 特殊介質（氧氣、氫氣、氯氣）；
配電動執行機構外形尺寸（常溫型、高溫型）
ZRSF(H)電動三通分（合）流調節閥配電動執行機構外形尺寸（常溫型、高溫型）單位
|
公稱通徑（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
結構長度
（L） |
PN16/25 |
180 |
185 |
200 |
220 |
250 |
275 |
305 |
350 |
410 |
450 |
550 |
670 |
770 |
|
PN40 |
185 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
690 |
795 |
|
PN64/100 |
190 |
200 |
220 |
240 |
265 |
295 |
320 |
370 |
400 |
475 |
570 |
752 |
819 |
常溫型
（H） |
PN16/25 |
535 |
553 |
556 |
698 |
703 |
959 |
969 |
981 |
1061 |
1076 |
1109 |
1361 |
1458 |
|
PN40 |
540 |
558 |
561 |
703 |
708 |
964 |
974 |
986 |
1066 |
1081 |
1114 |
1366 |
1463 |
|
PN64/100 |
545 |
563 |
566 |
708 |
713 |
969 |
979 |
991 |
1071 |
1086 |
1119 |
1371 |
1468 |
常溫型
（H） |
PN16/25 |
735 |
753 |
756 |
898 |
903 |
1209 |
1219 |
1231 |
1381 |
1396 |
1429 |
1711 |
1808 |
|
PN40 |
745 |
763 |
766 |
908 |
913 |
1219 |
1229 |
1241 |
1391 |
1406 |
1439 |
1721 |
1818 |
|
PN64/100 |
755 |
773 |
776 |
918 |
923 |
1229 |
1239 |
1251 |
1401 |
1416 |
1449 |
1731 |
1828 |
|
H1 |
PN16/25 |
140 |
140 |
150 |
160 |
180 |
200 |
222 |
230 |
270 |
280 |
306 |
474 |
584 |
|
PN40 |
140 |
140 |
150 |
160 |
180 |
200 |
222 |
230 |
270 |
280 |
306 |
474 |
584 |
|
PN64/100 |
150 |
160 |
170 |
180 |
200 |
220 |
240 |
260 |
300 |
322 |
380 |
495 |
605 |
|
H2 |
87 |
90 |
|
D |
225 |
257 |
310 |
|
壓力等級 |
GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K |
|
執行機構 |
PSL 系列、3810 系列、DKJ 或 DKZ 系列等 |
注：表中尺寸為不帶標準型附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。

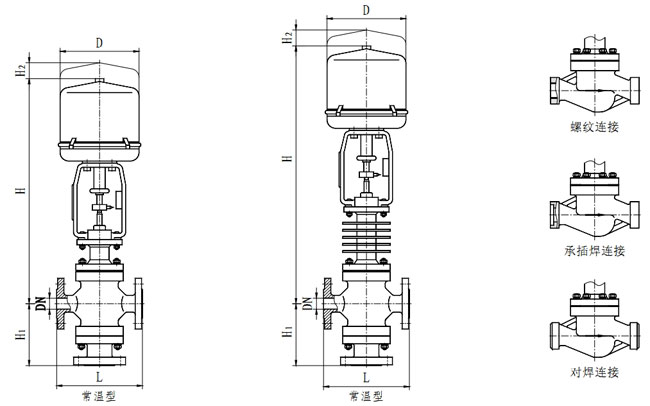

產品外形結構尺寸圖
