調節閥

ZRSG精小型電動隔膜調節閥
ZRSG精小型電動隔膜調節閥
產品型號：ZRSG
口徑(DN)：15～200(mm)
壓力(PN)：1.0Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述

    ZRSG精小型電動隔膜調節閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。由隔膜閥配用 PSL 系列電動 執行機構或氣動薄膜執行機構組成。隔膜與閥體間"山"形凸出面進行密封,與外界隔離(無填料函),特別適合于要求耐腐蝕、劇毒場合。

    產品特點

    1、采用輕型執行機構，高度及重量均可減小30%。
    1、閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。
    3、閥門關閉時，內、外泄漏量為零，特別適合于劇毒介質或不允許污染介質的閥節。
    4、流路簡單，阻力小，額定流量系數比同口徑單座，套筒 調節閥大。

    主要零件材料

    ZRSG精小型電動隔膜調節閥主要零件材料
    閥體 HT200、ZG230～450 或下述材質襯里
    隔膜 丁荃膠、天然膠、聚四氟乙烯波紋
    薄膜 丁腈橡膠夾增強滌綸織物
    彈簧 60S12Mn

    閥體襯里材質及適用范圍

    ZRSG精小型電動隔膜調節閥襯里材質及適用范圍
    閥體襯里 使用溫度（℃） 適用介質
    無襯里 -10～+175 適用于非腐蝕性介質
    軟橡膠 -10～+85 有很好的耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等
    硬橡膠 -10～+85 適用于無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等
    氯丁膠 -10～+105 適用于動物油、植物油和潤滑油，PH 值變化范圍很大的腐蝕性泥漿。抗磨損性能良好
    丁荃膠 -10～+120 防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性好
    搪瓷 -10～+175 適用于溫無機酸、氧化酸、鹵素、醇類、酯類等化合物
    氟46 -10～+190 適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質

    隔膜材質及適用范圍

    ZRSG精小型電動隔膜調節閥材質及適用范圍
    隔膜材質 使用溫度（℃） 適用介質
    丁荃膠（B 級） -40～+100 大部分無機酸如：硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽 類
    天然膠（Q 級） -50～+100 主要用于凈化水、無機鹽和烯的礦物酸介質
    聚四氟乙烯 -10～+150 極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕

    電動隔膜調節閥技術參數

    ZRSG精小型電動隔膜調節閥技術參數
    公稱通徑 mm 15 20 25 32 40 50 65 80 100 125 150 200
    允許壓差(MPa) 1 0.89 1 1 1 1 1 0.6 0.38 0.15
    額定流量系數 Kv 8 12 16 38 60 68 90 150 300 500 600 1200
    公稱壓力(MPa) 1
    行程(mm) 10 16 25 40 60
    流量特性 近似快開（調節式）
    法蘭尺寸 鑄鐵法蘭按 JB78-59，鑄鋼法蘭按 JB79-59
    配用電動執
    行機構型號    		 PSL PSL-201 PSL-202 PSL-204 PSL-208 PSL-312
    361L 361LSA-08
    361LXA-08    		 361LSA-20 361LSB-30 361LSB-50 361LSC-65
    防爆型 361LXA-20 361LXB-30 361LXB-50

    電動隔膜調節閥執行機構主要技術參數

    ZRSG精小型電動隔膜調節閥執行機構主要技術參數
    型號 額定輸出力 N 速度 mm/s 技術參數
    PSL 361L PSL 361L PSL 361L PSL 361L
    201 361LSA-08 1000 800 0.25 4.2 電源：AC220V 50Hz
    輸入信號：DC4-20mA DC1-5V
    (信號線用屏蔽線) 輸出信號：DC4～20mA
    防護等級：IP67 帶手輪    		 電源：AC220V 50Hz
    輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線)
    輸出信號：DC4～20mA
    防護等級：相當 IP55
    隔爆標志：ExdⅡBT4 帶手柄
    361LXA-08 800 4.2
    202 361LSA-20 2000 2000 0.5 2.1
    361LXA-20 2000 2.1
    204 361LSB-30 4500 3000 0.5 3.5
    361LXB-30 3000 3.5
    208 361LSB-50 8000 5000 1 1.7
    361LXB-50 5000 1.7
    312 361LSC-65 12000 6500 0.6 2.8
    325 361LSC-99 25000 10000 1 2

    電動隔膜調節閥主要性能指標

    ZRSG精小型電動隔膜調節閥主要性能指標
    項目 指標值
    基本誤差％ ≤±3.5
    回差％ ≤2.5
    死區％ ≤3.0
    始終點偏差％ ±2.5
    額定行程偏差％ ±2.5
    純滯后 ≤IS
    允許泄量 L/H 橡膠隔膜片“0”，聚四乙烯隔膜為 0.5％×閥額定容量（許用壓差下的水）
    絕緣電阻 不小于20M
    阻尼特性 不大于3周半

    電動隔膜閥外形安裝尺寸

    ZRSG精小型電動隔膜調節閥外形安裝尺寸 單位（mm)
    公稱通徑(mm) 20 25 40 50 65 80 100 150 200 250
    L(mm) 181 184 222 254 276 298 352 451 600 720
    H(mm) 67 72 87 92 105 110 127 174 209 300
    配PSL H2(mm) 738 750 765 767 845 857 875 1025 1045 1252
    D1(mm) 176 225
    重量(KG) 15 17 24 29 49 61 82 150 211 370
    配381L H2(mm) 501 513 650 652 770 782 800 1080 1125 1345
    D1(mm) 225 310
    重量(KG) 23 24 39 44 64 76 97 203 264 418

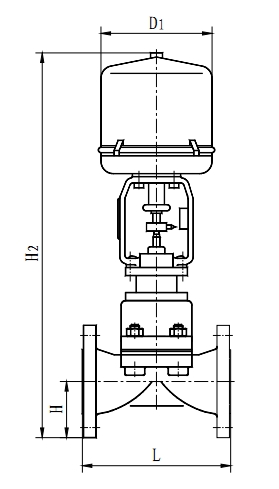

    產品外形結構尺寸圖

    ZRSG精小型電動隔膜調節閥外形安裝尺寸 單位（mm)
