調節閥

ZRSL電動籠式單座調節閥
ZRSL電動籠式單座調節閥
產品型號：ZDSL
口徑(DN)：20～300(mm)
壓力(PN)：1.6～10.0Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述

    ZRSL電動籠式單座調節閥是一種壓力平衡調節閥,采用籠式套筒導向、單座密封結構，配用多彈簧執行機構或者電動執行機構，流道呈S流線型，選用進口密封環。整體具 有工作平穩、允許壓差大、流量特性精確噪音低等特點。特 別適用于泄漏量要求嚴格、閥前后壓差較大的工作場合。 本系列產品有常溫型、高溫型、低溫型、調節切斷型、 波紋管密封型等多種型式。產品公稱壓力等級有 PN1.6、4.0 6.4、10.0；閥體口徑范圍 DN20-DN300；適用流體溫度-150℃ -+560℃范圍內多種檔次；泄露等級分為Ⅳ級、Ⅴ級、Ⅵ級； 流量特性有直線、等百分比。多種規格可供選擇。 本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。

    主要技術參數

    ZRSL電動籠式單座調節閥主要技術參數
    閥體部分
    閥體形式 直通鑄造球型閥
    閥體材質 ZG230-450  ZG1Cr18Ni9
    公稱通徑 DN20-DN300
    公稱壓力 PN1.6  2.5  4.0  6.4  10.0MPa
    ANSI  150  300  600LB
    JIS  10K  20K  30K  40K
    連接形式 法蘭：FF  RF  RTJ等  螺紋：適用于 1”以下  焊接：SW  BW
    結構長度 符合 IEC534
    閥蓋型式 常溫型  高溫型  波紋管密封型  低溫型
    填料 聚四氟乙烯  柔性石墨等
    密封墊 金屬夾石墨密封墊  四氟乙烯墊等 閥內部件
    閥芯型式 單座柱塞型
    流量特性 線性  等百分比
    內件材質 1Cr18Ni9Ti  1Cr18Ni9Ti+PTFE
    執行機構
    氣動 多彈簧式執行機構  單彈簧式執行機構
    作用方式 氣開式  氣關式
    電動 3810L系列


    主要零件材料及內部結構

    ZRSL電動籠式單座調節閥主要零件材料及內部結構

    ZRSL電動籠式單座調節閥主要零件材料及內部結構
    本體材質為碳鋼
    1 閥體 WCB LCB WC9
    2 閥座 304 304 304
    3 閥芯 304 304 304
    4 導向套 304 304 304
    5 閥蓋 WCB LCB WC9
    6 閥桿 304 304 304
    7 填料 PTFE/柔性石墨
    8 彈簧 65Mn
    9 螺母 304 304 304
    本體材質為不銹鋼
    1 閥體 CF8 CF8M CF3M
    2 閥座 304 316 316L
    3 閥芯 304 316 316L
    4 導向套 304 316 316L
    5 閥蓋 CF8 CF8M CF3M
    6 閥桿 304 316 316L
    7 填料 PTFE/柔性石墨
    8 彈簧 65Mn
    9 螺母 304 316 316L
    注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。

    閥蓋型式

    ZRSL電動籠式單座調節閥閥蓋型式

    注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。 低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

    電動調節閥規格與技術參數

    ZRSL電動籠式單座調節閥規格與技術參數
    公稱通徑 DN（mm） 20 25 32 40 50 65 80 100 125 150 200 250 300
    額定流
    量系數 (KV)    		 直線 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760
    等百
    分比
    6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
    額定行程 L（mm） 16 25 40 60 100
    公稱壓力 PN（MPa） 1.6  2.5  4.0  6.4  10.0
    執行機
    構型號    		 PSL 201/202 204 208 312 320
    3810L 3810LSA-08 3810LSA-20 3810LSB-30 3810LSB-50 3810LSC-65
    固有流量特性 直線、等百分比
    固有可調比 50:01:00
    工作溫度 t（℃） 普通型：鑄鋼-40-250；鑄不銹鋼-60-250 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450
    輸入信號 0-10mADC、4-20mADC、220VAC（開關信號）
    電源電壓 220VAC  50Hz


    流量特性

    ZRSL電動籠式單座調節閥固有流量特性對行程下的相對流量數值 單位：(%)

    ZRSL電動籠式單座調節閥固有流量特性對行程下的相對流量數值 單位：(%)
    行程
    流量特性    		 0 10 20 30 40 50 60 70 80 90 100
    線性 2 11.8 21.6 31.4 41.2 51 61 40.5 80.6 90.7 100
    等百分比 2 3 4.42 6.3 9.5 14.2 21.1 30.8 45.7 67.8 100


    允許壓差

    ZRSL電動籠式單座調節閥電子式執行機構（3810 系列）允許壓差 單位（MPa）
    執行機構
    型號    		 輸出推力
    （KN）    		 閥座直徑 dn（mm）
    20 25 32 40 50 65 80 100 125 150 200
    3810LSA-08 0.8 2.38 1.52 0.93 0.59 0.38
    1.91 1.22 0.74 0.47 0.3
    3810LSA-20 2 4.77 3.05 1.86 1.19 0.76 0.45
    3.82 2.44 1.49 0.95 0.61 0.36
    3810LSB-30 3     2.79 1.79 1.14 0.67 1.21 0.28 0.18 0.12 0.03
        2.23 1.43 0.91 0.54 0.96 0.22 0.14 0.1 0.02
    3810LSB-50 5     4.66 2.98 1.91 1.13 1.51 0.47 0.3 0.21 0.08
        3.73 2.38 1.52 0.9 1.2 0.38 0.24 0.16 0.06
    3810LSC-65 6.5           1.35 2.34 0.57 0.36 0.25 0.11
              1.08 1.87 0.45 0.29 0.2 0.08
    3810LSC-99 10           2.26 2.92 0.95 0.61 0.42 0.2
              1.8 2.33 0.76 0.48 0.33 0.15
    3810LSC-160 16                 0.97 0.67 0.35
                    0.78 0.54 0.27
    壓差表的附注說明:填料材質為 PTFE； 介質的流向與閥芯關閉的方向相反； 金屬密封型泄露等級為Ⅳ級； 數值受公稱壓力、等級、溫度限制； 波紋管密封型 P2≠0 時須重新核對；

    配電動執行機構外形尺寸（常溫型、高溫型）

    ZRSL電動籠式單座調節閥配電動執行機構外形尺寸（常溫型、高溫型）單位（mm）
    公稱通徑（DN） 20 25 32 40 50 65 80 100 125 150 200 250 300
    結構長度
    （L）    		 PN16/25 185 200 205 222 250 276 298 350 410 451 600 670 735
    PN40 190 205 210 230 255 285 310 355 425 460 615 685 750
    PN64、100 200 210 220 251 286 311 337 394 440 475 630 700 765
    常溫型
    （H）    		 PN16/25 756 781 803 928 945 1260 1270 1294 1515 1540 1565 1816 1512
    PN40 766 791 813 938 955 1260 1270 1329 1545 1560 1605 1892 1565
    PN64/100 773 803 833 965 1000 1280 1300 1338 1575 1620 1675 1936 1605
    高溫型
    （H）    		 PN16/25 956 981 1003 1128 1145 1510 1520 1544 1835 1860 1885 2166 1670
    PN40 966 991 1013 1138 1155 1510 1520 1579 1865 1880 1925 2245 1690
    PN64/100 973 1003 1033 1165 1200 1530 1550 1588 1895 1940 1995 2286 1720
    H1 PN16/25 53 58 68 73 80 90 98 108 123 140 168 203 230
    PN40 53 58 68 73 80 90 98 115 135 150 188 223 255
    PN64/100 63 68 75 83 88 100 105 125 148 170 203 235 265
    H2 87 90
    D 225
    壓力等級 GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
    執行機構 PSL 系列、3810 系列、DKJ 或 DKZ 系列等
    注：表中尺寸為不帶標準型附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。

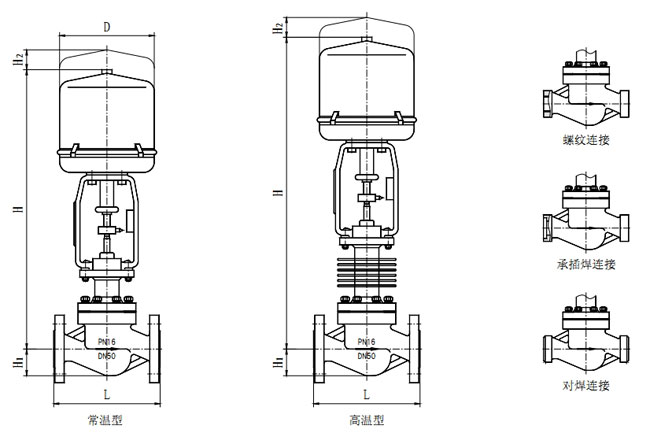

    產品外形結構尺寸圖

    ZRSL電動籠式單座調節閥配電動執行機構外形尺寸（常溫型、高溫型）單位（mm）

    注：本公司是上海調節閥廠家，的調節閥種類有電動調節閥,氣動調節閥,手動調節閥,流量調節閥,溫度調節閥,風量調節閥壓力調節閥,自力式調節閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
    聲明：本文中所有文字、數據、圖片均只適用于參考，ZRSL電動籠式單座調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
