調節閥

ZRSN電動雙座調節閥
ZRSN電動雙座調節閥
產品型號：ZRSN
口徑(DN)：20～300(mm)
壓力(PN)：1.6～10.0Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述

    ZRSN電動雙座調節閥是一種壓力平衡調節閥，采用籠式套筒導向、單座密封結構，配用多彈簧執行機構或者 電動執行機構，流道呈S流線型，選用進口密封環。整體具有工作平穩、允許壓差大、流量特性精確噪音低等特點。特 別適用于對泄漏量要求不高、閥前后壓差較大的工作場合。 本系列產品有常溫型、高溫型、低溫型、調節切斷型、 波紋管密封型等多種型式。產品公稱壓力等級有 PN1.6、4.0、6.4；閥體口徑范圍 DN20-DN300；適用流體溫度-150℃-+560℃ 范圍內多種檔次；泄露等級氛分為Ⅳ級、Ⅴ級；流量特性有直線、等百分比。多種規格可供選擇。 本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。

    主要技術參數

    ZRSN電動雙座調節閥主要技術參數
    本體部分
    閥體形式 直通雙座球型鑄造閥
    閥體材質 ZG230-450  ZG1Cr18Ni9
    公稱通徑 DN20-DN300
    公稱壓力 PN1.6  2.5  4.0  6.4  10.0MPa
    ANSI  150  300  600LB JIS  10K  20K  30K  40K
    連接形式 法蘭：FF RF RTJ 等 焊接：SW  BW
    結構長度 符合 IEC534
    閥蓋型式 常溫型 高溫型 波紋管密封型 低溫型
    填料 聚四氟乙烯 柔性石墨等
    密封墊 金屬夾石墨密封墊 四氟乙烯墊等
    閥內部件
    閥芯型式 雙座導向型
    流量特性 線性 等百分比
    內件材質 1Cr18Ni9Ti  1Cr18Ni9Ti+PTFE
    執行機構
    電動 PSL系列 3810L系列

    主要零件材料及內部結構

    ZRSN電動雙座調節閥主要零件材料及內部結構

    ZRSN電動雙座調節閥主要零件材料及內部結構
    本體材質為碳鋼
    1 閥體 WCB LCB WC9
    2 閥座 304 304 304
    3 閥芯 304 304 304
    4 導向套 304 304 304
    5 閥蓋 WCB LCB WC9
    6 閥桿 304 304 304
    7 填料 PTFE/柔性石墨
    8 彈簧 65Mn
    9 螺母 304 304 304
    本體材質為不銹鋼
    1 閥體 CF8 CF8M CF3M
    2 閥座 304 316 316L
    3 閥芯 304 316 316L
    4 導向套 304 316 316L
    5 閥蓋 CF8 CF8M CF3M
    6 閥桿 304 316 316L
    7 填料 PTFE/柔性石墨
    8 彈簧 65Mn
    9 螺母 304 316 316L
    注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。

    閥蓋型式

    ZRSN電動雙座調節閥閥蓋型式

    注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。 低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

    電動調節閥規格與技術參數

    ZRSN電動雙座調節閥規格與技術參數
    公稱通徑 DN（mm） 20 25 32 40 50 65 80 100 125 150 200 250 300
    額定流
    量系數
    (KV)    		 直線 7.6 12.1 19.4 30.3 48.3 75.9 121 194 302 484 759 1210 1936
    等百分比 6.9 11 17.6 27.5 44 69.3 110 176 275 440 693 1100 1760
    額定行程 L（mm） 16 25 40 60 100
    公稱壓力 PN（MPa） 1.6  2.5  4.0  6.4
    執行機
    構型號    		 PSL 201/202 204 208 312 320
    3810L 3810LSA-08 3810LSA-20 3810LSB-30 3810LSB-50 3810LSC-65
    固有流量特性 直線、等百分比
    固有可調比 50:01:00
    工作溫度 t（℃） 普通型：鑄鋼-40-250；鑄不銹鋼-60-250 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450
    輸入信號 0-10mADC、4-20mADC、220VAC（開關信號）
    電源電壓 220VAC  50Hz

    流量特性

    ZRSN電動雙座調節閥固有流量特性對行程下的相對流量數值 單位：(%)

    ZRSN電動雙座調節閥固有流量特性對行程下的相對流量數值 單位：(%)
    行程
    流量特性    		 0 10 20 30 40 50 60 70 80 90 100
    線性 2 11.8 21.6 31.4 41.2 51 61 40.5 80.6 90.7 100
    等百分比 2 3 4.42 6.3 9.5 14.2 21.1 30.8 45.7 67.8 100


    允許壓差

    ZRSN電動雙座調節閥電子式執行機構（PSL 系列） 單位（MPa）
    執行機構
    型號    		 輸出推力
    （KN）    		 閥座直徑 dn（mm）
    20 25 32 40 50 65 80 100 125 150 200
    3810LSA-08 0.8 2.38 1.52 0.93 0.59 0.38
    1.91 1.22 0.74 0.47 0.3
    3810LSA-20 2 4.77 3.05 1.86 1.19 0.76 0.45
    3.82 2.44 1.49 0.95 0.61 0.36
    3810LSB-30 3     2.79 1.79 1.14 0.67 1.21 0.28 0.18 0.12 0.03
        2.23 1.43 0.91 0.54 0.96 0.22 0.14 0.1 0.02
    3810LSB-50 5     4.66 2.98 1.91 1.13 1.51 0.47 0.3 0.21 0.08
        3.73 2.38 1.52 0.9 1.2 0.38 0.24 0.16 0.06
    3810LSC-65 6.5           1.35 2.34 0.57 0.36 0.25 0.11
              1.08 1.87 0.45 0.29 0.2 0.08
    3810LSC-99 10           2.26 2.92 0.95 0.61 0.42 0.2
              1.8 2.33 0.76 0.48 0.33 0.15
    3810LSC-160 16                 0.97 0.67 0.35
                    0.78 0.54 0.27
    允許壓差表的附注說明: 填料材質為 PTFE； 介質的流向與閥芯關閉的方向相反； 金屬密封型泄露等級為Ⅳ級； 數值受公稱壓力、等級、溫度限制； 波紋管密封型 P2≠0 時須重新核對；

    配電動執行機構外形尺寸（常溫型、高溫型）

    ZRSN電動雙座調節閥外形尺寸（常溫型、高溫型）單位（mm）
    公稱通徑（DN） 20 25 32 40 50 65 80 100 125 150 200 250 300
    結構長度
    （L）    		 PN16/25 180 185 200 220 250 275 305 350 410 450 550 670 770
    PN40 185 190 210 230 255 285 310 355 425 460 560 690 795
    PN64 190 200 220 240 265 295 320 370 400 475 570 752 819
    常溫型
    (H)    		 PN16/25 535 553 556 698 703 959 969 981 1061 1076 1109 1361 1458
    PN40 540 558 561 703 708 964 974 986 1066 1081 1114 1366 1463
    PN64 545 563 566 708 713 969 979 991 1071 1086 1119 1371 1468
    常溫型
    (H)    		 PN16/25 735 753 756 898 903 1209 1219 1231 1381 1396 1429 1711 1808
    PN40 745 763 766 908 913 1219 1229 1241 1391 1406 1439 1721 1818
    PN64 755 773 776 918 923 1229 1239 1251 1401 1416 1449 1731 1828
    H1 PN16/25 95 117 120 139 144 188 208 220 268 278 320 441 465
    PN40 100 122 125 144 149 193 213 225 273 283 325 446 470
    PN64 105 127 130 149 154 198 218 230 278 288 330 451 475
    H2 87 90
    D 225 257 310
    壓力等級 GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K
    執行機構 PSL 系列、3810 系列、DKJ 或 DKZ 系列等
    注：表中尺寸為不帶標準型附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。

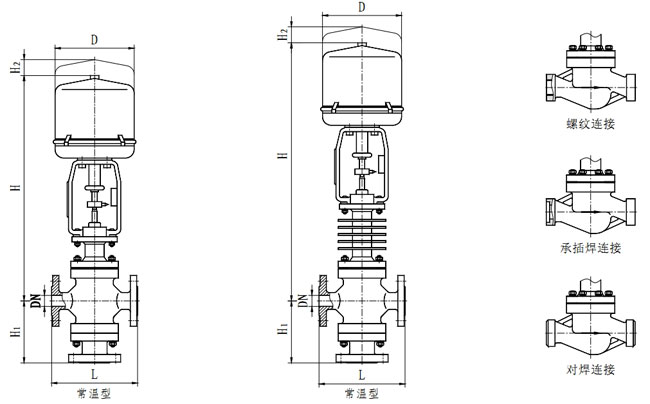

    產品外形結構尺寸圖

    ZRSN電動雙座調節閥外形尺寸（常溫型、高溫型）單位（mm）
    注：本公司是上海調節閥廠家，的調節閥種類有電動調節閥,氣動調節閥,手動調節閥,流量調節閥,溫度調節閥,風量調節閥壓力調節閥,自力式調節閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
    聲明：本文中所有文字、數據、圖片均只適用于參考，ZRSN電動雙座調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
