產品概述
ZSJV氣動調節、切斷V型球閥采用的偏心結構，具有結構緊湊，密封性能好、使用壽命長等特點，兼備調節和切斷兩種功能。由于閥芯存在凸輪偏心，可以減小閥座磨損，增加密封性能。廣泛應用于化工、電力、輕紡、食品、醫藥、造紙 等行業工藝介質進行截止或者調節控制。本系列產品公稱壓力等級 PN1.6、2.5、4.0、6.4；使用 溫度-60—450℃，金屬密封型密封等級為V級，軟密封型為Ⅵ級，達到零泄露，流量特性為近似等百分比。
主要技術參數
ZSJV氣動調節、切斷V型球閥主要技術參數
|
本體部分 |
|
閥體形式 |
直通鑄造偏心球型閥 |
|
閥體材質 |
ZG230-450 ZG1Cr18Ni9Ti |
|
公稱通徑 |
DN25-DN400 |
|
公稱壓力 |
PN1.6 2.5 4.0 6.4MPa
ANSI 150 300LB JIS 10K 20K 30K |
|
連接形式 |
法蘭 FF RF RTJ 等 |
|
結構長度 |
符合IEC534 |
|
閥蓋形式 |
一體式 |
|
填料 |
聚四氟乙烯 柔性石墨等 |
|
密封墊 |
金屬夾石墨密封墊 四氟乙烯墊等 |
|
閥內部件 |
|
閥芯型式 |
偏心截球體 |
|
流量特性 |
近似等百分比 |
|
內件材質 |
標準材質組合及使用溫度、壓力請參閱附表 |
|
執行機構 |
|
氣動 |
活塞式氣動執行機構 |
|
單作用 |
氣—開（彈簧復位） |
|
雙作用 |
氣—開/氣—關
|
主要零件材料及內部結構
ZSJV氣動調節、切斷V型球閥主要零件材料及內部結構
|
本體材質為碳鋼 |
|
1 |
閥體 |
WCB |
LCB |
WC9 |
|
2 |
密封圈 |
PTFE/PPL |
|
3 |
墊片 |
PTFE/金屬石墨纏繞墊片 |
|
4 |
球 |
根據實際工況而定 |
|
5 |
填料 |
PTFE/石墨 |
|
6 |
閥桿 |
2Cr13 |
2Cr13 |
2Cr13 |
|
7 |
填料壓蓋 |
WCB |
LCB |
WC9 |
|
本體材質為不銹鋼 |
|
1 |
閥體 |
CF8 |
CF8M |
CF3M |
|
2 |
密封圈 |
PTFE/PPL |
|
3 |
墊片 |
PTFE/金屬石墨纏繞墊片 |
|
4 |
球 |
根據實際工況而定 |
|
5 |
填料 |
PTFE/石墨 |
|
6 |
閥桿 |
304 |
316 |
316L |
|
7 |
填料壓蓋 |
CF8 |
CF8M |
CF3M |
注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。
偏心示意圖
1.閥體 2.密封圈 3.閥軸 4.V型球芯
偏心距 E 的合理設計，關閉時，球芯產生一個偏心力，使球芯緊壓密封圈，達到佳密封效果；打開時，球芯與密封圈迅速脫離，有效防止密封圈磨損；
規格與技術參數
ZSJV氣動調節、切斷V型球閥規格與技術參數數
|
公稱通徑 DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
額定流量系數 Kv |
20 |
30 |
50 |
100 |
150 |
240 |
370 |
620 |
940 |
1540 |
2400 |
3900 |
6150 |
9800 |
|
公稱壓力 PN(MPa) |
1.6 4.0 6.4 |
|
流量特性 |
近似等百分比 |
|
固有可調比 |
100 |
|
額定轉角(°) |
90 |
|
配用執行機構 |
氣動活塞式 |
單作用型號 |
參考執行機構 |
|
扭矩(Nm) |
|
雙作用型號 |
|
扭矩(Nm) |
|
氣源壓力(MPa) |
0.4～0.6 |
|
輸入信號 |
20～100(KPa)、4～20(mA.DC)、1～5(V.DV)或以上信號分程控制 |
主要性能指標
ZSJV氣動調節、切斷V型球閥主要性能指標
|
序號 |
項 目 |
氣動 V 型球閥 |
|
1 |
基本誤差＜（%） |
±2.5 |
|
2 |
回差＜（%） |
2.5 |
|
3 |
死區＜（%） |
2 |
|
4 |
始終點偏 差＜（%） |
氣開 |
始點 |
±2.0 |
|
終點 |
|
5 |
額定轉角偏差<(%) |
±2.5 |
|
6 |
額定流量系數偏差<(%) |
±10 |
流量特性曲線
固有流量特性對轉角下的相對流量數值 單位：(%)
ZSJV氣動調節、切斷V型球閥相對流量數值
|
轉角 |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
|
Q/Qmax |
1 |
1.7 |
2.8 |
4.6 |
7.7 |
12.9 |
21.5 |
35.9 |
59.9 |
100 |
連接尺寸及標準
連接方式：對夾式(DN25-50) ；法蘭式(DN65-400)；
法蘭標準：PN1.6 鋼制法蘭按GB/T9113.1、GB/T9119.8； PN4.0、6.4 鋼制法蘭按GB/T9113.2、GB/T9115.19；
密封面形式：PN1.6 為突面；PN4.0、6.4 為凹凸面，閥體為凹面；
連接方式：閥體法蘭端面距可按照用戶指定的標準制造； 如：ANSI、DIN、JIS 等標準；

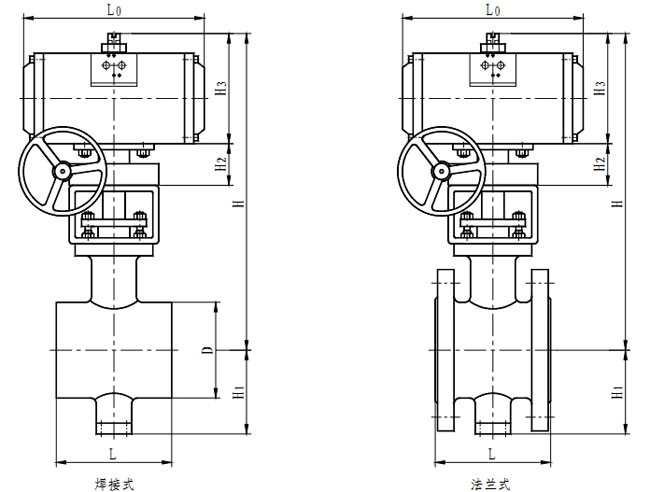

氣動活塞式偏心球閥外形尺寸及重量
ZSJV氣動調節、切斷V型球閥外形尺寸單位（mm）
公稱通徑
DN |
H |
H1 |
H2 |
H3 |
L |
L0 |
D |
重量 |
氣源接口 |
|
25 |
380 |
57 |
160 |
73 |
50 |
177 |
64 |
9 |
G1/8” |
|
32 |
420 |
60 |
175 |
93 |
55 |
203 |
76 |
10 |
G1/4” |
|
40 |
440 |
63 |
190 |
93 |
60 |
216 |
82 |
19 |
|
50 |
480 |
92 |
200 |
93 |
75 |
284 |
100 |
36 |
|
65 |
510 |
100 |
230 |
108 |
145 |
290 |
|
48 |
|
80 |
600 |
108 |
250 |
108 |
165 |
368 |
|
70 |
|
100 |
680 |
117 |
270 |
108 |
194 |
420 |
|
98 |
|
125 |
750 |
140 |
320 |
135 |
210 |
583 |
|
240 |
|
150 |
850 |
177 |
355 |
135 |
222 |
662 |
|
252 |
|
200 |
920 |
200 |
425 |
138 |
243 |
1359 |
|
340 |
M16ⅹ1.5 |
|
250 |
1150 |
252 |
520 |
138 |
297 |
1448 |
|
562 |
|
300 |
1400 |
270 |
575 |
138 |
338 |
1850 |
|
610 |
|
350 |
1500 |
300 |
655 |
138 |
450 |
1850 |
|
892 |
|
400 |
1600 |
340 |
740 |
138 |
500 |
1850 |
|
956 |
產品外形結構尺寸圖
