調節閥

ZZY型自力式壓力調節閥PN16～PN64
ZZY型自力式壓力調節閥PN16～PN64
產品型號：ZZY
口徑(DN)：20～300(mm)
壓力(PN)：1.6～6.4Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述:

    ZZY型自力式壓力調節閥PN16～PN64無需外加能源，利用被調介質自身為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
    本系列產品有單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、Ⅳ級和VI級三檔；流量特性為快開；壓力分段調節從15～2500kPa。可按需要組合滿足用戶工況要求。

    產品特點:

    1.自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
    2.壓力設定值在運行期間可連續設定。
    3.壓力分段范圍細且互相交叉，調節精度高。
    4.對閥后壓力調節，閥前壓力與閥后壓力之比為10:1～10:8。
    5.橡膠膜片式檢測，執行機構檢測精度高、動作靈敏。
    6.采用壓力平衡機構，使調節閥反應靈敏、控制精確。

    產品零部件材料：

    1.閥體：ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti；2.閥芯：1Cr18Ni9Ti 0Cr18Ni12M02Ti；3.閥座：1Cr18Ni9Ti 0Cr18Ni12M02Ti；4.閥桿：1Cr18Ni9Ti 0Cr18Ni12M02Ti；5.膜蓋：A3 A3鋼涂四氟乙烯 不銹鋼；6.填料：聚四氟乙烯 柔性石墨；7.橡膠膜片：丁睛、乙丙、氟、耐油橡膠 ；

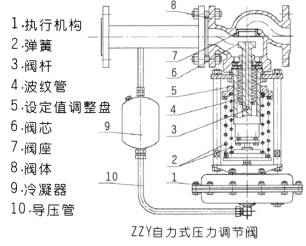

    產品結構圖：

    ZZY型自力式壓力調節閥PN16～PN64外形結構圖



    產品技術參數：

    ZZY型自力式壓力調節閥PN16～PN64技術參數
    公稱通徑 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
    額定流量系數 Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
    額定行程 (mm) 8 10 14 20 25 40 50 60 70
    公稱壓力 PN(MPa) 1.6 、 4.0 、 6.4
    壓力調節范圍 (kPa)

    15 ～ 50 40 ～ 80 60 ～ 100 80 ～ 140 120 ～ 180 160 ～ 220 200 ～ 260
    240 ～ 300 280 ～ 350 330 ～ 400 380 ～ 450 430 ～ 500 480 ～ 560 540 ～ 620
    600 ～ 700 680 ～ 800 780 ～ 900 880 ～ 1000 950 ～ 1500 1000 ～ 2500
    流量特性 快開
    調節精度 ( ％ ) ± 5
    使用溫度 ( ℃ ) ≤ 350
    允許
    泄漏量    		 硬密封 (l/h) 單座：≤ 10 -4 閥額定容量 (IV 級 ) ；雙座、套筒≤ 5X10 -3 閥額定容量 (II 級 )
    軟密封 (ml/h) 0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75 11.10 16.0
    減壓比 大 10
    小 1.25

    產品外形尺寸與重量:

    ZZY型自力式壓力調節閥PN16～PN64外形尺寸與重量
    公稱通徑 0N 20 25 32 40 50 65 80 100 125 150 200 250 300
    法蘭接管尺寸 B 383 512 603 862 1023 1380 1800 2000 2200
    法蘭端面距 L 150 160 180 200 230 290 310 350 400 480 600 730 850
    壓
    力
    調
    節
    范
    圍
    kPa    		 15 一 140 H 475 520 540 710 780 840 880 915 940 1000
    A 280 308
    280 — 500 H 455 500 520 690 760 800 870 880 900 950
    A 230
    120 — 300 H 450 490 510 680 750 790 860 870 890 940
    A 176 194 280
    480 — 1000 H 445 480 670 740 780 850 860 880 930
    A 176 194 280
    600 一 1500 H 445 570 600 820 890 950 1000 1100 1200
    A 85 96
    1000 — 2500 H 445 570 600 820 890 950 1000 1100 1200
    A 85 96
    重量 kg 26 37 42 72 90 114 130 144 180 200 250
    導壓管接頭螺紋 M16X1.5

    產品外形尺寸圖：

    ZZY型自力式壓力調節閥PN16～PN64外形尺寸圖



    用戶訂貨須知:

    訂貨時請用戶提供以下資料
    1.調節閥名稱、型號；2.公稱壓力(MPa) ；3.公稱通徑(mm) ；4.額定流量系數(Kv)；5.固有流量特性；6.介質名稱；7.工作溫度及范圍 ；8.整機作用方式；9.壓力設定點及調節范圍 ；10.閥體、閥內件及填料材質；11.所配附件；12.其它特殊要求 ；

    調節閥安裝注意事項：
    調節閥安裝前的檢驗；在閥門操作的各個過程中，即安裝、試驗、操作和維修過程中的人員和設備的；在控制回路中作為終控制元件的調節閥性能；若需手動操作時， 要滿足系統有效手動操作的安裝要求；維修調節閥的可接近性；維修、操作和安裝費用；由于機械或環境的需要，迫使閥門采取保護措施。

    安裝前的檢驗：
    調節閥運到場地時，應立即進行檢查，以確定是否符合規定，特別是安裝尺寸、材質、附件等。在此階段，凡是在裝運和裝卸過程中造成的任何明顯機械損傷，應及時處理，為保證調節閥在開車時能正常動作，使系統運行，還應檢查如下項目：
    (1)外觀檢查 (2)始終點偏差
    (3)全行程偏差 (4)基本誤差
    (5)正反行程偏差 (6)泄漏量
    (7)所有輔助設備如限位開關、閥門定位器等操作檢驗。

    注：本公司是上海閥門廠家，的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中調節閥分為:電動調節閥,氣動調節閥,手動調節閥,流量調節閥,溫度調節閥,風量調節閥壓力調節閥,自力式調節閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
    聲明：本文中所有文字、數據、圖片均只適用于參考，ZZY型自力式壓力調節閥PN16～PN64性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
