產品概述
SQ48X-1三通切換閥（又稱下切換），由四通體、閥座、閥塞、閥桿、密封圈等零件組成。閥桿連帶閥塞上下運動，實現閥門的啟閉。上下閥座上裝有硅橡膠密封圈，分別封閉上下兩通。
SQ48X-1三通切換閥的驅動可采用氣缸、油缸、電動推桿等不同的操作方式，閥桿只做直線運動，其行程和推力見注，驅動裝置用戶自備，也可提出要求特殊訂貨處理。
驅動裝置主要性能參數
采用氣動驅動裝置：氣源壓力0.35-0.6Mpa
采用油缸驅動裝置：液壓0.8Mpa
SQ48X-1三通切換閥主要性能參數
公稱壓力：0.25Mpa
介質壓力：0.05Mpa
適用溫度：≤180℃
密封材料：硅橡膠
啟閉時間：2-6S
主要外形結構尺寸
SQ48X-1三通切換閥外形結構尺寸(mm)
|
DN |
D |
D1 |
N-φd |
b1 |
L |
L1 |
H1 |
H2 |
H3 |
H |
M-L1 |
推力（N) |
|
350 |
490 |
445 |
12-φ22 |
20 |
800 |
400 |
410 |
600 |
350 |
1910 |
M36×2-40 |
350 |
|
400 |
540 |
495 |
16-φ22 |
20 |
860 |
430 |
450 |
650 |
380 |
2060 |
M36×2-40 |
380 |
|
500 |
645 |
600 |
20-φ22 |
20 |
920 |
460 |
550 |
875 |
430 |
2475 |
M40×2-50 |
430 |
|
600 |
755 |
705 |
20-φ26 |
22 |
1000 |
500 |
600 |
975 |
500 |
2700 |
M44×2-60 |
500 |
|
700 |
860 |
810 |
24-φ26 |
22 |
1200 |
600 |
650 |
1075 |
550 |
3075 |
M48×2-80 |
550 |
|
800 |
975 |
920 |
24-φ30 |
22 |
1400 |
700 |
700 |
1175 |
600 |
3375 |
M56×2-80 |
600 |
|
900 |
1075 |
1020 |
24-φ30 |
22 |
1400 |
700 |
750 |
1280 |
650 |
3580 |
M60×2-100 |
650 |
|
1000 |
1175 |
1120 |
28-φ30 |
24 |
1500 |
750 |
800 |
1400 |
700 |
3850 |
M60×2-100 |
700 |

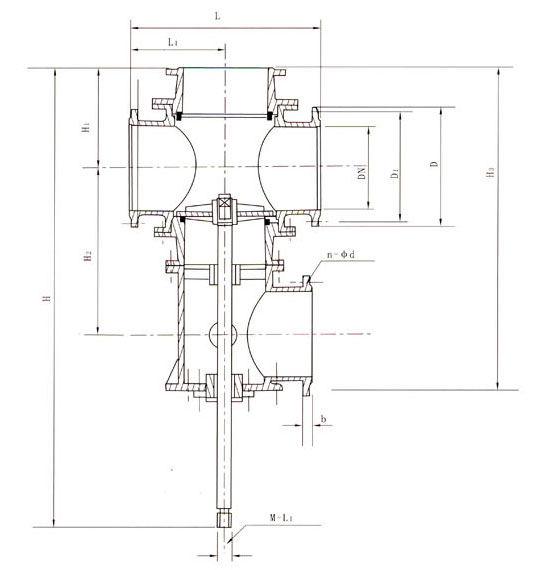

產品外形結構尺寸圖
聲明：本文中所有文字、數據、圖片均只適用于參考，SQ48X-1三通切換閥（下切換）性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
