產品概述
氣液動三通切換閥是一種氣動切換的理想設備，是我廠吸取國內外同類產品的技術研制而成的，本閥具有結構簡單，操作方便，密封可靠，切換準確，使用壽命長，廣泛應用在冶金、石化等行業作現場操作或遠距離控制。特別適用于鋼鐵廠轉爐煤氣回收裝置中近制煤氣的回收與放散。
本閥主要由三通體和兩只密封蝶閥及二只氣（油）缸、連桿控制箱組成。
主要性能參數
氣液動三通切換閥主要性能參數
|
公稱壓力 |
0.1Mpa |
適用溫度 |
SQD6/743X |
蝶閥為橡膠軟密封 ≤80℃ ≤120℃ |
|
密封試驗壓力 |
0.11Mpa |
SQD6/743H |
蝶閥為金屬硬密封 ≤350℃ ≤500℃ |
|
強度試驗壓力 |
0.15Mpa |
氣源壓力 |
（氣動三通切換閥） 0.4-0.6Mpa |
|
啟閉切換時間 |
15S |
供油壓力 |
(液動三通切換閥) 6.3Mpa |
|
適用介質 |
含塵氣體、煙氣、煤氣、空氣等 |
產品外形結構尺寸
氣液動三通切換閥外形結構尺寸（mm)
|
DN |
D |
D1 |
L |
n-d |
H |
H1 |
B |
重量
（kg） |
|
500 |
645 |
6006 |
1130 |
20-22 |
1620 |
1400 |
420 |
1080 |
|
600 |
755 |
705 |
1400 |
20-26 |
1740 |
1480 |
520 |
1150 |
|
800 |
975 |
920 |
1595 |
24-30 |
1867 |
1617 |
720 |
1300 |
|
900 |
1075 |
1020 |
1671 |
24-30 |
2010 |
1725 |
950 |
1560 |
|
1000 |
1175 |
1120 |
1617 |
28-30 |
1060 |
1775 |
950 |
1680 |
|
1200 |
1375 |
1320 |
2255 |
32-30 |
2125 |
1840 |
1250 |
1740 |
|
1400 |
1575 |
1520 |
2255 |
36-30 |
2500 |
2090 |
1250 |
2000 |
|
1600 |
1785 |
1730 |
2645 |
40-30 |
2835 |
2365 |
1450 |
2400 |
|
1800 |
1985 |
1930 |
2645 |
44-30 |
3110 |
2640 |
1450 |
2780 |
|
2000 |
2185 |
2130 |
2413 |
48-30 |
3340 |
2905 |
2050 |
3180 |
|
2400 |
2600 |
2540 |
2530 |
56-33 |
3500 |
3100 |
2250 |
4140 |
注：1、液動三通切換閥與氣動三通切換閥外形及連接尺寸相同。
2、本閥要按用戶要求制造。

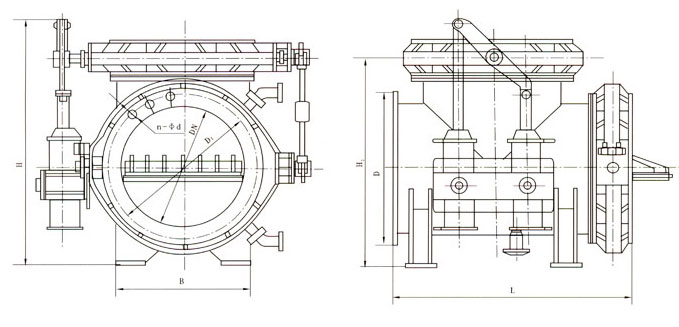

產品外形結構尺寸圖
聲明：本文中所有文字、數據、圖片均只適用于參考，SQD6/743X/H型氣液動三通切換閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
