特種閥門

TYFZ型煤氣調壓閥組
TYFZ型煤氣調壓閥組
產品型號：TYFZ
口徑(DN)：250～900(mm)
壓力(PN)：0.05～0.25Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述

    TYFZ型煤氣調壓閥組適用于煉鐵廠高爐系統，通過對氣體介質流量調節來保證爐頂壓力穩定在一定范圍內。安裝于除塵裝置(濕式除塵或干式除塵)之后的凈煤氣管道上。也適用干其它對需要通過流量、壓力調節保持穩定的氣體介質管路系統。

    結構特點及用途

    TYFZ型煤氣調壓閥組由ZAJW-1型自動調節蝶閥及常通管組成。在使用中一般用一臺ZAJW-1型自動調節蝶閥通過DDZ型電動單元組合儀表進行自動控制，其余二臺（或三 臺）ZAJW-1型自動調節蝶閥由閥門配制的電動執行器通過儀表盤上的手動操作器控制進行粗調，以達到對系統流量和壓力之調節。TYFZ型煤氣調壓閥組適 用于高爐系統及其它需要通過流量、壓力調節保持穩定的系統。本閥組安裝在水平管道上時無方向要求，但常通管應置于閥組下方，以保證在系統溫度下降時冷凝水的排出。安裝在垂直管路上時應考慮電動執行器的工作位置。

    主要零件材料

    TYFZ型煤氣調壓閥組主要零件材料

    零件名稱    		 閥體 閥板 閥桿 連接筒 大小法蘭 密封墊
    材料 碳素鋼 碳素鋼 合金鋼 碳素鋼 碳素鋼 石棉橡膠

    主要技術參能

    TYFZ型煤氣調壓閥組主要技術參能

    閥組型號    		 介質溫度℃ 介質壓力MPa 介質流量m3/h 閥門轉角 備注
    TYFZ-10 ≤350 -0.05 -30000 0-90° -
    TYFZ-30 ” -0.07 48000-58000 0-90° -
    TYFZ-38 ” -0.07 68000-85000 0-90° -
    TYFZ-65 ” -0.1 111000-130000 0-90° -
    TYFZ-75 ” -0.15 137000-157000 0-90° -
    TYFZ-90 ” -0.2 170000 0-90° -
    TYFZ-100 ” -0.2 187000 0-90° -
    TYFZ-125 ” -0.25 205000 0-90° -
    TYFZ-135 ” -0.25 250500 0-90° -

    自動調節閥配用電動裝置性能參數

    TYFZ型煤氣調壓閥組配用電動裝置性能參數數

     DN    		 電動執行機構 電源電壓力、輸入信號電流 單程(90°) 啟閉時間
    型號 輸出力矩
    250 DKJ-210 或DKJ-210Q 100N.m DDZ- II 型0-10mA DDZ III 型4-20mA 220V.AC 25
    300 25
    350 DKJ-310或DKJ-310Q 250N.m
    400 25
    450
    600 DKJ-410或DKJ-410Q 600N.m 25
    700
    800 DKJ-510或DKJ-510Q 1600N.m
    900 25

    產品外形及連接尺寸

    TYFZ型煤氣調壓閥組外形及連接尺寸(mm)

    閥組型號    		 D D1 L b n-Φd A A1 H H1 閥門配制 許用流量(m3/h) 重量(kg) 對應管道
    TYFZ-25 1990 1930 1000 30 44-Φ30 3600 1800 2150 1150 600x2+300x1+150 55000-65000 2800 1200
    TYFZ-30 1990 1930 1000 30 44-Φ30 3600 1800 2150 1150 700x2+300x1-150 65000-77000 3200 1300
    TYFZ-40 1990 1930 1000 30 44-Φ30 3600 1800 2250 1250 700 χ 1+800 χ 1+350 χ+150 77000-91000 3400 1400
    TYFZ-50 2190 2130 1200 30 48-Φ30 3800 1900 2600 1500 800x2+400x1+200 91000-105000 3700 1500
    TYFZ-60 2305 2240 1200 30 48-Φ30 4000 2000 2800 1600 800 χ 1 +900 χ 1 +400 χ 1 +200 105000-120000 4900 1600
    TYFZ-65 2190 2130 1200 30 48-Φ30 4000 2000 2800 1600 700x3+350x1+200 111000-130000 5000 1700
    TYFZ-75 2305 2240 1200 30 48-Φ33 4000 2000 2800 1600 900x2+500x1+200 120000-150000 5300 1800
    TYFZ-90 2405 2340 1200 30 52-Φ 33 4000 2000 2550 1350 800x3+400x1+250 137000-170000 6700 1900
    TYFZ-100 2605 2540 1200 30 56-Φ33 4200 2100 3000 1700 1000x2+500x1+200 150000-190000 7000 2000
    訂貨須知：
    1. 訂貨時應注明高爐每小時產氣量(流量)，壓力，煤氣相對濕度(每m3含濕量)。
    2. 訂貨時應注明自動調節蝶閥輸入信號。
    3. 垂直管道安裝及對電動執行機構的防爆要求在訂貨時說明。

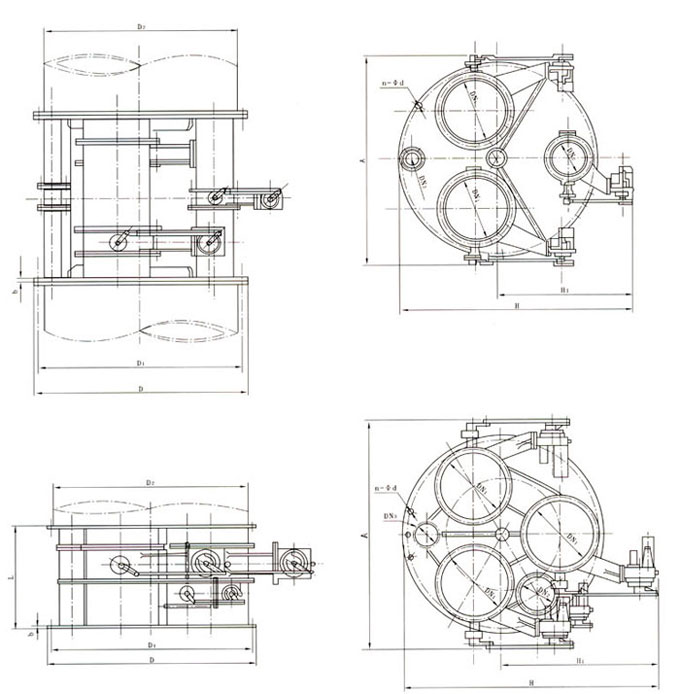

    產品外形結構尺寸圖

    TYFZ型煤氣調壓閥組外形結構尺寸圖


    聲明：本文中所有文字、數據、圖片均只適用于參考，TYFZ型煤氣調壓閥組性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
