物料、粉體閥

電液動、氣動單位（雙）層卸灰閥/電動重錘單（雙）層卸灰閥

產品型號：DyXF、DyQXF、DXF、ZXF
口徑(DN)：150～700/150×150～700×700(mm)
壓力(PN)：0.4～0.6Mpa
產品價格：電議

產品詳情

產品概述

本卸灰閥是一種新型的除塵理想設備，能和各種執行機構配套使用，滿足不同的場合和工的要求。具有卸灰徹底、密封性好、重量輕、結構簡單、動作靈敏等特點。廣泛應用于礦山、電力、冶金、建材、化工、輕工等行業。
本卸灰閥與智能控制器給合使用，具有卸灰間隔時間可調、故障自動報警、卡料自動排除、電機自動保護等功能，同時還可實現遠控、集控和與微機控制、現場控制。

主要性能參數


規格	圓形	φ150	φ200	φ300	φ400	φ500	φ600	φ700
規格	方形	150×150	200×200	300×300	400×400	500×500	600×600	700×700
卸灰能力m3/h		1.5-20	2.5-200	5-40	8-55	12-75	17-100	25-150
電動卸灰閥	電動推桿型號	DTI320-M	DTI10020-M		DTI30020-M		DTI30040-H
電動卸灰閥	功率KW	0.25			0.37		0.55
電液動卸灰閥	電液動推桿型號	DYTZ250-20		DYTZ450-20		DYTZ700-20	DYTZ700-30	DYTZ700-40
電液動卸灰閥	功率KW	0.37		0.55		0.75
氣動卸灰閥	氣動推桿型號	QGB6320	QGB6330	QGB8030	QGB10030	QGB12530	QGB16030	QGB20030
氣動卸灰閥	耗氣量（升）	1.25	1.9	3	4.7	7.4	12	18.8

型號編制說明：XF-I、IIa/bDy-電液動 Q-氣動 D電動 Z重錘 XF-卸灰閥 I單層、 II雙層
a-閥板為翻板式密封結構 b閥板為磨菇式密封結構

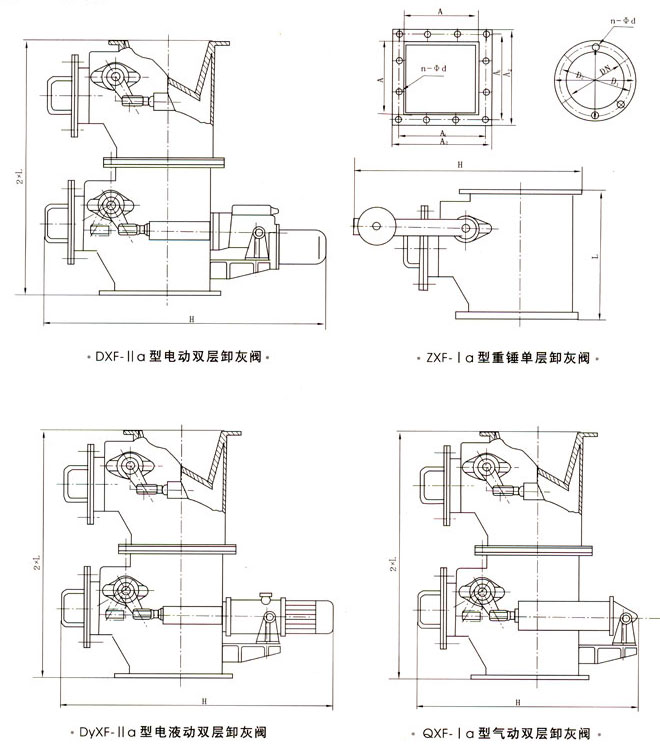

產品外形結構尺寸


DN A×A	D A2×A2	D A1×A1	n-φd	L	H				質量（kg)
DN A×A	D A2×A2	D A1×A1	n-φd	L	電動	電液動	氣動	重錘	電動	電液動	氣動	重錘
φ150	φ260	φ255	8-φ18	290	700	700	600	550	150	180	120	80
φ200	φ320	φ280	8-φ18	375	755	755	680	700	180	210	150	100
φ300	φ440	φ395	12-φ22	450	860	860	750	800	260	330	210	160
φ400	φ540	φ495	16-φ22	550	970	970	900	1050	310	410	380	190
φ500	φ645	φ600	20-φ22	650	1070	1070	1000	1150	400	480	420	310
φ600	φ755	φ705	20-φ26	800	1460	1460	1250	1300	540	620	500	410
φ700	φ860	φ810	24-φ26	900	1560	1560	1400	145	690	770	610	500
150×150	260×260	225×225	8-φ18	290	700	700	600	550	160	190	130	86
200×200	320×320	280×280	8-φ18	375	755	755	680	700	190	220	160	110
300×300	440×440	395×395	12-φ22	450	860	860	750	800	270	340	220	170
320×320	455×455	415×415	12-φ22	460	890	890	850	900	300	390	260	190
400×400	540×540	495×495	16-φ22	550	970	970	900	1050	325	420	390	200
500×500	640×640	600×600	20-φ22	650	1070	1070	1000	1150	440	510	430	320
600×600	755×755	705×705	20-φ26	800	1460	1460	1250	1300	560	660	530	440
700×700	860×860	810×810	24-φ26	900	1560	1560	1400	1450	690	770	610	540
