產品概述
調節插板閥結構簡單、操作自如、閥板采用碳素鋼板、滑動靈活、插抽省力、密封性能良好、局部陰力損失小、維護保養拆裝方便、不易變形。調節插板閥分為I型和II型，用于通風除塵、風力輸送及排風系統管路上調節流量。II型主要用于固體粉料輸送的調節流量和切斷。
主要性能參數
公稱壓力：0.05Mpa
介質流速：28m/s
適用溫度：≤300℃
適用介質：I型為空氣、粉塵、氣體II型為固體粉料、晶體料等。
產品外形結構尺寸
LC-(II)調節插板閥外形結構尺寸(mm)
|
DN |
D |
D1 |
b |
H |
L |
n-φd |
質量kg |
|
80 |
150 |
120 |
6 |
240 |
80 |
4-φ10 |
36 |
|
90 |
160 |
130 |
255 |
60 |
|
100 |
170 |
140 |
270 |
98 |
|
110 |
180 |
150 |
285 |
110 |
|
120 |
190 |
160 |
300 |
100 |
6-φ10 |
127 |
|
130 |
200 |
170 |
315 |
140 |
|
140 |
210 |
180 |
330 |
150 |
|
150 |
220 |
190 |
345 |
167 |
|
160 |
230 |
200 |
8 |
360 |
175 |
|
170 |
240 |
210 |
375 |
195 |
|
180 |
250 |
220 |
380 |
210 |
|
190 |
260 |
230 |
405 |
225 |
|
200 |
270 |
240 |
420 |
120 |
8-φ10 |
236 |
|
210 |
280 |
250 |
435 |
248 |
|
220 |
290 |
260 |
450 |
262 |
|
230 |
300 |
270 |
460 |
280 |
|
240 |
310 |
280 |
8 |
465 |
120 |
8-φ10 |
291 |
|
250 |
320 |
290 |
480 |
310 |
|
260 |
330 |
300 |
495 |
340 |
|
280 |
350 |
320 |
510 |
360 |
|
300 |
380 |
345 |
525 |
140 |
8-φ12 |
380 |
|
320 |
400 |
365 |
540 |
400 |
|
340 |
420 |
385 |
555 |
420 |
|
360 |
440 |
405 |
1040 |
450 |
|
380 |
460 |
425 |
10 |
1070 |
490 |
|
400 |
480 |
445 |
1110 |
550 |
|
420 |
500 |
465 |
1140 |
160 |
590 |
|
450 |
530 |
495 |
1210 |
630 |
|
480 |
560 |
525 |
1270 |
12-φ12 |
660 |
|
500 |
580 |
545 |
1310 |
690 |
|
530 |
610 |
575 |
1370 |
720 |
|
560 |
640 |
605 |
1400 |
750 |

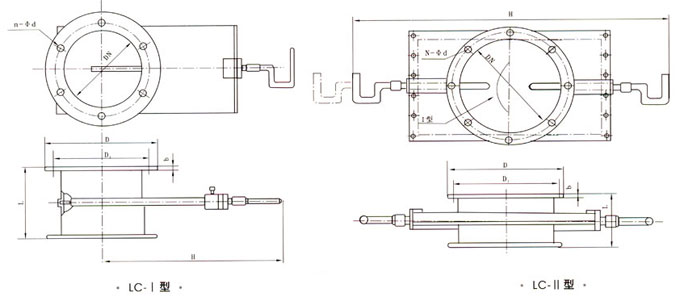

產品外形結構尺寸圖
聲明：本文中所有文字、數據、圖片均只適用于參考，LC-(II)調節插板閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
