X43W-0.6P/RC二通鑄鋼法蘭式旋塞閥

產品型號：X43W
口徑(DN)：10-200(mm)
壓力(PN)：1.0Mpa
產品價格：電議

產品詳情

旋塞閥概述

X43W-0.6P/RC二通鑄鋼法蘭式旋塞閥是關閉件成柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相通或分開，實現開啟或關閉的一種閥門。閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的壓力損失。

旋塞閥適于作為切斷和接通介質以及分流使用，但是依據使用的性質和密封面的耐沖蝕性，有時也可用于節流。由于旋塞閥密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能夠用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性是它易于適應多通道結構.以致一個閥可以獲得兩個、三個，甚到四個不同的流道。這樣可以簡化管道系統的設計，減少閥門用量以及設備中需要的一些連接配件。

旋塞閥廣泛地應用于油田開采、輸送和精煉設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

旋塞閥型號編制說明

旋塞閥型號編制說明
閥門類型	傳動方式	連接形式	結構形式	密封材質	公稱壓力	閥體材質
X:旋塞閥	為手動時，此欄不寫	4:法蘭	3:填料直通式	W:本體	-10:PN1.0MPa	P:鉻鎳鈦不銹鋼 R:鉻鎳鉬鈦不銹鋼 C:鑄鋼

主要性能規范

X43W-0.6P/RC 二通鑄鋼法蘭式旋塞閥主要性能規范
型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
型號	公稱壓力 PN（MPa）	殼體	密封	適用介質	工作溫度（℃）
X43W-0.6 X43W-0.6T	0.6	0.9	0.6	煤氣、油品	≤100
X43W-0.6P	0.6	0.9	0.6	硝酸類	≤250
X43W-0.6R	0.6	0.9	0.6	醋酸類	≤250
X43W-0.6C	0.6	0.9	0.6	水、油品	≤200

主要零件材料

X43W-0.6P/RC 二通鑄鋼法蘭式旋塞閥主要零件材料
零件名稱	閥體	塞子	填料壓蓋	填料
X43W-0.6	灰鑄鐵	灰鑄鐵	可鍛鑄鐵	油浸石棉盤根柔性石墨
X43W-0.6T	鑄銅	鑄銅	鑄銅
X43W-0.6P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	不銹鋼
X43W-0.6R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	不銹鋼
X43W-0.6C	鑄鋼	鑄鋼	鑄鋼

主要連接尺寸

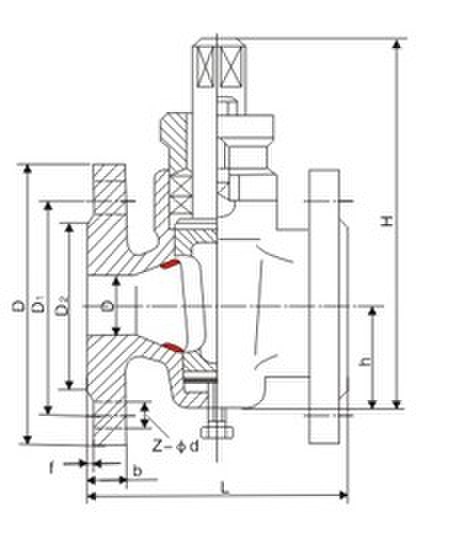

X43W-0.6P/RC 二通鑄鋼法蘭式旋塞閥主要連接尺寸(mm)
公稱通徑 DN（mm）	尺寸（mm）
公稱通徑 DN（mm）	L	D	D1	D2	Z-￠d
10	80	75	50	32	4×12
15	80	80	55	40	4×12
20	90	90	65	50	4×12
25	100	100	75	60	4×12
32	115	120	90	70	4×14
40	130	130	100	80	4×14
50	145	140	110	90	4×14
65	160	160	130	110	4×14
80	200	185	150	125	4×18
100	230	205	170	145	4×18
125	250	235	200	175	8×18
150	320	260	225	200	8×18
200	350	315	280	255	8×18
