X44W手動三通全銅法蘭式旋塞閥

產品型號：X44W
口徑(DN)：25-300(mm)
壓力(PN)：1.0Mpa
產品價格：電議

產品詳情

旋塞閥概述

X44W手動三通全銅法蘭式旋塞閥是關閉件成柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相通或分開，實現開啟或關閉的一種閥門。閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的壓力損失。

旋塞閥適于作為切斷和接通介質以及分流使用，但是依據使用的性質和密封面的耐沖蝕性，有時也可用于節流。由于旋塞閥密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能夠用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性是它易于適應多通道結構.以致一個閥可以獲得兩個、三個，甚到四個不同的流道。這樣可以簡化管道系統的設計，減少閥門用量以及設備中需要的一些連接配件。

旋塞閥廣泛地應用于油田開采、輸送和精煉設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

旋塞閥型號編制說明

旋塞閥型號編制說明
閥門類型	傳動方式	連接形式	結構形式	密封材質	公稱壓力	閥體材質
X:旋塞閥	為手動時，此欄不寫	4:法蘭	4:填料密封T形三通流道	W:本體	-10:PN1.0MPa	T:銅 P:鉻鎳鈦不銹鋼 R:鉻鎳鉬鈦不銹鋼 C:鑄鋼

主要性能規范

X44W手動三通全銅法蘭式旋塞閥主要性能規范
型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
		殼體	密封
X44W-1.0T	1.0	1.5	1.1	水、蒸氣、油品	≤100

主要零件材料

X44W手動三通全銅法蘭式旋塞閥主要零件材料
零件名稱	閥體	塞子	填料壓蓋	填料
X44W-1.0T	鑄銅	鑄銅	鑄銅	油浸石棉盤根

主要連接尺寸

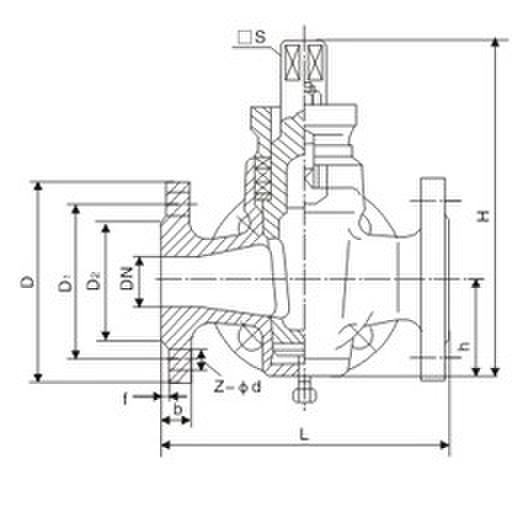

X44W手動三通全銅法蘭式旋塞閥主要連接尺寸(mm)
公稱壓力 PN（MPa）	公稱通徑 DN（mm）	尺寸（mm）
公稱壓力 PN（MPa）	公稱通徑 DN（mm）	L	D	D1	D2	z-φd	□s	h	H
1.0	25	145	115	85	56	4?φ14	17	38	133
	32	170	135	100	78	4?φ18	18	45	152
	40	180	145	110	85	4?φ18	24	55	212
	50	200	160	125	100	4?φ18	28	74	260
	65	220	180	145	120	4?φ18	32	82	295
	80	250	195	160	135	4?φ18	40	95	327
	100	300	215	180	155	8?φ23	45	135	425
	125	350	245	210	185	8?φ23	54	154	482
	150	400	280	240	210	8?φ23	62	172	512
	200	450	335	295	265	8?φ23	75	195	605
	250	530	390	350	320	8?φ23	85	230	660
	300	580	440	400	368	8?φ23	100	263	760
