眼鏡閥

F343CX蝸輪扇形眼鏡閥
F343CX蝸輪扇形眼鏡閥
產品型號：F343CX
口徑(DN)：300～2000(mm)
壓力(PN)：0.05～0.25Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述

    F343CX蝸輪扇形眼鏡閥又稱蝸輪扇形盲板閥，蝸輪翻板閥，蝸輪扇形閥，由左閥體、中閥體、右閥體、扇形盲板、絲桿螺母、不銹鋼補償器、兩個蝸輪傳動機構等組成。它是通過三根絲桿連成一體，并把三個閥體分別固定在底座上，構成一個剛性結構體。中閥體與右閥體用不銹鋼膨脹管連接，左、中閥體分別用三根兩端帶左右梯形螺紋的絲桿連接，將三根絲桿同時作正向（或反向）旋轉，則左、中兩閥體得到壓緊（或分離）。三根絲桿中上面一根絲杠中間裝有盲板，盲板繞該軸心旋轉。下面兩根絲桿在同樣的部位上安裝有盲板的定位塊，盲板旋轉時可以防止盲板漂移，避免密封圈擦傷，其中一根絲桿上裝有蝸輪傳動機構，實現松開夾緊閥體的目的。

    主要性能參數

    F343CX蝸輪扇形眼鏡閥主要性能參數
    公稱壓力MPa 0.25 0.15 0.10 0.05
    密封試驗壓力MPa 0.275 0.165 0.11 0.055
    強度試驗壓力MPa 0.40 0.225 0.15 0.075
    適用溫度℃ 丁腈橡膠 硅橡膠 氟橡膠
    ＜120 ＜250 ＜300
    適用介質 煤氣等有毒、有害、易燃氣體
    采用標準 連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準
    主要零部件材料 閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠

    產品外形結構尺寸

    F343CX蝸輪扇形眼鏡閥外形結構尺寸(mm)
    DN D D1 b n-φd L
    300 440 395 22 12-φ22 500
    350 490 445 22 12-φ22 500
    400 540 495 22 16-φ22 600
    450 595 550 24 16-φ22 600
    500 645 600 24 16-φ22 600
    600 755 705 24 20-φ26 600
    700 860 810 26 24-φ26 800
    800 975 920 26 24-φ30 800
    900 1075 1020 28 24-φ30 800
    1000 1175 1120 30 28-φ30 800
    1100 1275 1220 30 28-φ30 800
    1200 1375 1320 30 32-φ30 800
    1300 1475 1420 32 32-φ30 800
    1400 1575 1520 32 36-φ30 850
    1500 1675 1620 32 36-φ30 850
    1600 1790 1730 32 40-φ30 850
    1800 1990 1930 32 44-φ30 1100
    2000 2190 2130 32 46-φ30 1100

    操作方法及注意事項

    1、用扳手依次逆時針旋動三個連接螺桿，使閥體與閘板分離并有均衡，適量的間隙（16mm左右）。確認后轉動閘板到工作位置，反向旋動連接螺桿，使閘板與閥體緊密接觸，達到密封的目的。
    2、橡膠密封圈不得與閥體粘連或發生硬摩擦，以防止損壞橡膠密封圈，破壞閥門的工作性能。
    3、左右閥體松開時，介質要外溢，為確保，應在關閉時，請先關閉眼鏡閥前的煤氣蝶閥，同時請采用通風和其它能保證的措施。

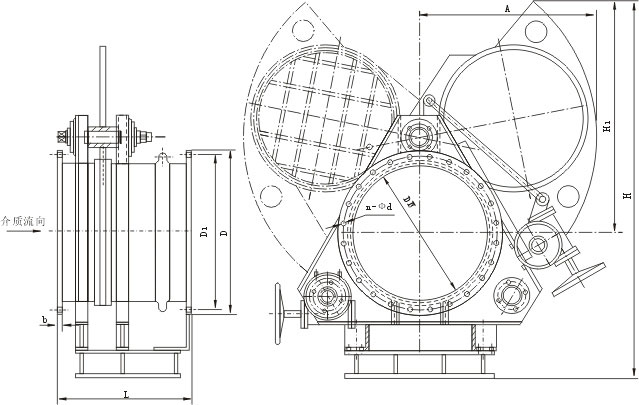

    產品外形結構尺寸圖

    F343CX蝸輪扇形眼鏡閥外形結構尺寸圖


    聲明：本文中所有文字、數據、圖片均只適用于參考，F343CX蝸輪扇形眼鏡閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
