眼鏡閥

F43X手動扇形眼鏡閥
F43X手動扇形眼鏡閥
產品型號：F43X
口徑(DN)：100～2000(mm)
壓力(PN)：0.05～0.25Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述

    F43X手動扇形眼鏡閥又稱盲板閥、翻板閥、扇形閥，系GB6222《工業企業煤氣規程》要求的可靠切斷氣體介質的設備。廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中，尤其適用于有害、有毒、易燃氣體的切斷。亦適宜做管道終端的盲板，以縮短檢修時間或方便連接新的管路。
    該系列扇形眼鏡閥與其他在管路中做切斷的閥門設備相比，具有結構新穎、重量輕、體積小、操作方便、動作迅速、切斷氣體性能可靠的特點。

    特點及工作原理

    F43X手動扇形眼鏡閥由左閥體、右閥體、中閥體、連接螺桿（三根）組成。用扳手旋轉連接螺桿，使左右閥體完成夾緊和松開動作，利用閘板上盲板和通孔板的位置變換達到啟閉目的。本閥具有結構簡單，重量輕，性能可靠，操作方便等特點。本閥為短結構系列，橡膠密封圈分別安裝在左、右閥體上。

    主要性能參數

    F43X手動扇形眼鏡閥主要性能參數
    公稱壓力MPa 0.25 0.15 0.10 0.05
    密封試驗壓力MPa 0.275 0.165 0.11 0.055
    強度試驗壓力MPa 0.40 0.225 0.15 0.075
    適用溫度℃ 丁腈橡膠 硅橡膠 氟橡膠
    ＜120 ＜250 ＜300
    適用介質 煤氣等有毒、有害、易燃氣體
    采用標準 連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準
    主要零部件材料 閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠

    產品外形結構尺寸

    F43X手動扇形眼鏡閥外形結構尺寸(mm)
    DN D D1 b n-φd 短系列 L
    100 210 170 12 4-φ18 210
    150 265 225 14 8-φ18 210
    200 320 280 14 8-φ18 230
    250 375 335 14 12-φ18 250
    300 440 395 16 12-φ22 270
    350 490 445 16 12-φ22 290
    400 540 495 16 16-φ22 310
    450 595 550 20 16-φ22 330
    500 645 600 20 20-φ22 350
    600 755 705 20 20-φ26 370
    700 860 810 20 24-φ26 390
    800 975 920 22 24-φ30 410
    900 1075 1020 22 24-φ30 430
    1000 1175 1120 22 28-φ30 450
    1200 1375 1320 22 32-φ30 470
    1400 1575 1520 26 36-φ30 490
    1500 1675 1620 26 36-φ30 510
    1600 1790 1730 26 40-φ30 530
    1800 1990 1930 26 44-φ30 550
    2000 2190 2130 26 48-φ30 570


    安裝注意事項

    手動扇形眼鏡閥在開啟時左、右閥體應有16-20mm的軸向位移。因此，管路在閥門啟閉過程中也應具有滿足上述位移的彈性變形或位移，建議按下述形式安裝。扇形眼鏡閥在能夠保證管道外力不作用在閥門上的情況下，對安裝位置不做規定。

    操作方法及注意事項

    1、用扳手依次逆時針旋動三個連接螺桿，使閥體與閘板分離并有均衡，適量的間隙（16mm左右）。確認后轉動閘板到工作位置，反向旋動連接螺桿，使閘板與閥體緊密接觸，達到密封的目的。
    2、橡膠密封圈不得與閥體粘連或發生硬摩擦，以防止損壞橡膠密封圈，破壞閥門的工作性能。
    3、左右閥體松開時，介質要外溢，為確保，應在關閉時，請先關閉眼鏡閥前的煤氣蝶閥，同時請采用通風和其它能保證的措施。
    4、F43X和F43AX手動扇形眼鏡閥在打開左、右閥體時，應注意閘板會自動掉下，操作時禁止人站在閘板正面，以免發生危險。

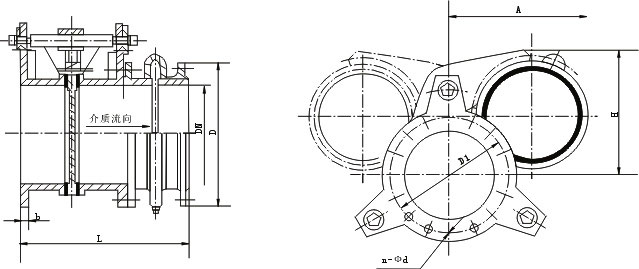

    產品外形結構尺寸圖

    F43X手動扇形眼鏡閥外形結構尺寸圖


    聲明：本文中所有文字、數據、圖片均只適用于參考，F43X手動扇形眼鏡閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
