眼鏡閥

F643X氣動扇形眼鏡閥
F643X氣動扇形眼鏡閥
產品型號：F643X
口徑(DN)：300～1000(mm)
壓力(PN)：0.05～0.25Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述

    F643X氣動扇形眼鏡閥系列是工開閥門公司在F43CX型扇形眼鏡閥的基礎上，根據該閥的工作特性進行改進和優化設計而推出的一種新型的可以遠距離操作和自動控制的隔斷設備。
    F643X氣動扇形眼鏡閥有氣動、液動、電動、電液動四種驅動方式并根據不同規格采用不同的結構形式，以適應用戶的能源條件、環境條件和工況條件的要求。
    F643X氣動扇形眼鏡閥以其優越的性能為冶金、化工、環保等行業的有毒、有害、易燃氣體管路實現自動化控制提供了一種、可靠的隔斷設備。本閥連接尺寸符合GB2555-81PN2.5標準；檢測方法符合GB/T13927-92標準。

    產品特點及工作原理

    F643X氣動扇形眼鏡閥主要由左閥體、右閥體、絲桿、閘板、密封圈、杠桿、汽缸等零件組成，并由底座、支撐柱構成一個剛性結構體。閥門中設有夾緊、松開汽缸和翻板汽缸，夾緊、松開 汽缸通過杠桿和絲桿螺旋驅動左、右閥體完成松開、夾緊動作，翻板汽缸驅動閘板完成開關動作。橡膠密封圈鑲鉗在閘板上，具有耐高溫、密封性能好、更換方便、 使用壽命長等特點,本閥可以單臺遠距離控制，亦可多臺聯網遠距離控制，非正常情況下還可以利用閥門本身裝置手動操作。

    主要性能參數

    F643X氣動扇形眼鏡閥主要性能參數
    公稱壓力MPa 0.25 0.15 0.10 0.05
    密封試驗壓力MPa 0.275 0.165 0.11 0.055
    強度試驗壓力MPa 0.40 0.225 0.15 0.075
    驅動源 壓縮空氣0.4-0.6MPa 油壓壓力6.3MPa 3相380V50HZ
    適用溫度℃ 丁腈橡膠 硅橡膠 氟橡膠
    -20-100 -20-200 -20-300
    適用介質 煤氣等有毒、有害、易燃氣體
    啟閉時間S ≤60
    主要零部件材料 閥體、閘板為碳鋼；絲桿為合金鋼；螺母為錳銅合金、球墨鑄鐵；伸縮器為不銹鋼

    產品外形連接尺寸

    F643X氣動扇形眼鏡閥外形連接尺寸(mm)
    DN D D1 b n-φd L
    300 440 395 22 12-φ22 450
    350 490 445 22 12-φ22 450
    400 540 495 22 16-φ22 450
    450 595 550 24 16-φ22 500
    500 645 600 24 16-φ22 500
    600 755 705 24 20-φ26 600
    700 860 810 26 24-φ26 600
    800 975 920 26 24-φ30 800
    900 1075 1020 28 24-φ30 800
    1000 1175 1120 30 28-φ30 800

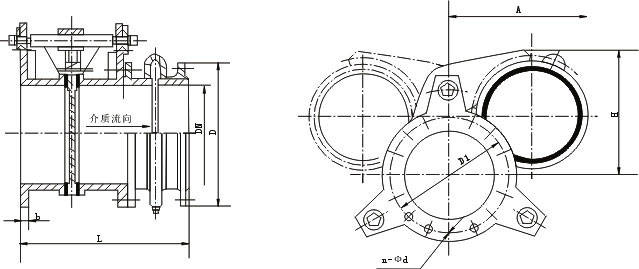

    產品外形結構尺寸圖

    F643X氣動扇形眼鏡閥外形結構尺寸圖


    聲明：本文中所有文字、數據、圖片均只適用于參考，F643X氣動扇形眼鏡閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
