眼鏡閥

F743X液動扇形眼鏡閥
F743X液動扇形眼鏡閥
產品型號：F743X
口徑(DN)：300～1000(mm)
壓力(PN)：0.05～0.25Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述

    液動扇形眼鏡閥又名液動扇形盲板閥， 主要由左閥體、右閥體、絲桿、閘板、密封圈、杠桿、液壓油缸等零件組成，并由底座、支撐柱構成一個剛性結構體。閥門中設有夾緊、松開汽缸和翻板汽缸，夾 緊、松開汽缸通過杠桿和絲桿螺旋驅動左、右閥體完成松開、夾緊動作，翻板汽缸驅動閘板完成開關動作。橡膠密封圈鑲鉗在閘板上，具有耐高溫、密封性能好、更 換方便、使用壽命長等特點。液動盲板閥可以單臺遠距離控制，亦可多臺聯網遠距離控制，非正常情況下還可以利用閥門本身裝置手動操作。

    主要性能參數


    公稱壓力MPa 0.25 0.15 0.10 0.05
    密封試驗壓力MPa 0.275 0.165 0.11 0.055
    強度試驗壓力MPa 0.40 0.225 0.15 0.075
    驅動源 壓縮空氣0.4-0.6MPa 油壓壓力6.3MPa 3相380V50HZ
    適用溫度℃ 丁腈橡膠 硅橡膠 氟橡膠
    -20-100 -20-200 -20-300
    適用介質 煤氣等有毒、有害、易燃氣體
    啟閉時間S ≤60
    主要零部件材料 閥體、閘板為碳鋼；絲桿為合金鋼；螺母為錳銅合金、球墨鑄鐵；伸縮器為不銹鋼

    產品外形連接尺寸


    DN D D1 b n-φd L
    300 440 395 22 12-φ22 450
    350 490 445 22 12-φ22 450
    400 540 495 22 16-φ22 450
    450 595 550 24 16-φ22 500
    500 645 600 24 16-φ22 500
    600 755 705 24 20-φ26 600
    700 860 810 26 24-φ26 600
    800 975 920 26 24-φ30 800
    900 1075 1020 28 24-φ30 800
    1000 1175 1120 30 28-φ30 800

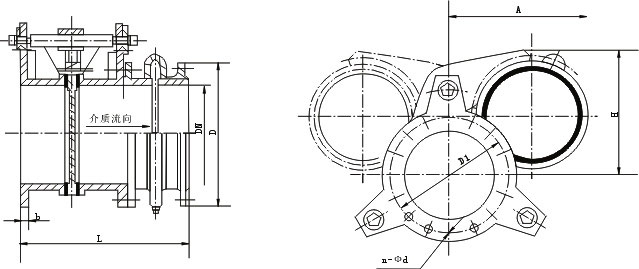

    產品外形結構尺寸圖

    F743X液動扇形眼鏡閥外形結構尺寸圖


    聲明：本文中所有文字、數據、圖片均只適用于參考，F743X液動扇形眼鏡閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
