閘閥

Z560Y-200 Z560Y-320高壓傘齒輪閘閥
Z560Y-200 Z560Y-320高壓傘齒輪閘閥
產品型號：Z560Y-200 Z560Y-320
口徑(DN)：150~225(mm)
壓力(PN)：20.0、32.0MpaMpa
產品價格： 電議
在線咨詢
  • 產品詳情
    產品概述
    Z560Y-200 Z560Y-320高壓傘齒輪閘閥也稱電站專用傘齒輪閘閥，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使安裝在水、汽管道上作為啟閉裝置用。

    結構特點
    1、采用壓力自緊式密封結構，雙閘板、兩端支管為焊接連接。
    2、關閉機構主要由能夠調心的楔式雙閘板、萬向頂、夾圈等組成，借閥體導向筋的引導作升降運動。
    3、閥座、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
    4、閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性能。
    5、壓力自緊式密封，壓力越高密封性越高。
    6、閥門的開和關由裝在閥蓋上面的手動齒輪機構完成。
    7、在使用閥門時，閥門處于全開或全關的位置，不能作調節閥使用。

    執行標準
    1.設計制造與驗收按JB/T3595、DL/T53I標準及日本火力發電閥門標準E101。
    2.結構長度按GB/T12221，E101、JB/T2766、GB/T15188.1標準規定或按用戶要求。
    3.壓力-溫度等級按E101、JB/T3595標準規定。
    4.焊接坡口尺寸按GB/T12224、JB/T3595、ASME B16.25標準規定或按用戶配管尺寸要求。
    5.可根據用戶霖要，采用ASME B16.34標準制造，900Lb、1500Lb, 2000Lb, 2500Lb等高磅級閥門。

    主要零件材料
    Z560Y-200 Z560Y-320高壓傘齒輪閘閥主要零件材料
    型 號 零件名稱
    閥體 閥座 閘板 閥桿 浮動閥蓋 閥蓋(支架） 密封圈 填料
    Z560Y-200
    Z560Y-320    		 WCB A105/WCB A105 WCB 2Crl3 A105 WCB WCB 成型石墨環 柔性石墨


    主要外形和連接尺寸

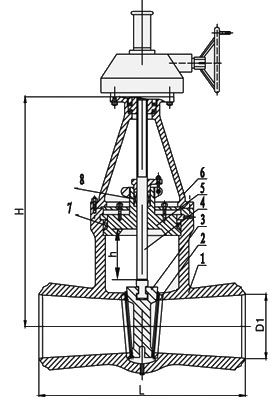

    Z560Y-200 Z560Y-320高壓傘齒輪閘閥主要外形和連接尺寸圖

    Z560Y-200 Z560Y-320高壓傘齒輪閘閥主要外形和連接尺寸(mm)
    公稱通徑
    (mm)    		 尺寸 (mm) 參考重量
     (kg)
    L h H D1
    150 700 135 800 145 375
    175 750 176 850 175 570
    225 850 176 950 230 650

    聲明：本文中所有文字、數據、圖片均只適用于參考，Z560Y-200 Z560Y-320高壓傘齒輪閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
