產品說明：

Z6S41H、Z6S41Y型鑄鋼法蘭連接氣動楔式閘閥驅動方式為氣動,連接方式為法蘭連接閘板為明桿楔式剛性單閘板，閥座密封面材料為合金，公稱壓力為PN16～PN63，閥體材料為碳素鋼的閘閥。

產品性能參數：

產品零部件材料：

產品外形結構尺寸：

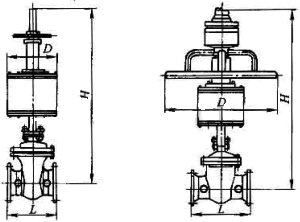

產品外形結構尺寸圖：

氣動閘閥安裝注意事項

1.氣動閘閥可安裝在水平管路或垂直管路上，單雙閘板閘閥應安裝在水平管路上，且手輪應位于閥門上方，不允許朝下安裝。閘閥介質流動方向不受限制。
2.氣動閘閥通常采用法蘭連接，特殊場合也有用焊接連接的。
3.對于大口徑及高壓的閘閥，啟閉力矩較大。為了減小啟閉力矩，可采用安裝旁通閥的辦法。旁通閥安裝在主閘閥外部，它的進出口與主閘閥的兩側練練連接，并聯聯通。主閘閥開啟前應先開通旁通閥，進入閥后，使主閘閥閘板前后的壓力差減小，從而減小主閘閥的開啟力矩。旁通閥口徑的選用應根據主閥口徑和使用要求考慮。
4.氣動閘閥是截?cái)嚅y，密封性能不及截止閥。閘閥主要"職責"是"斷流"，以及以小的阻力："續流"。它不宜用作調節介質的流量和壓力，如長期用于調節，密封面易被介質沖刷磨損，影響密封性能。
5.氣動閘閥的介質溫度、壓力，對使用的可靠性應引起注意。在高溫、高壓時，由于溫度的變化可能使閘板鍥死，同時因各處介質溫度不均勻，易產生不密封現象。鍥式但閘板閥尤為明顯。
6.初次使用時應將閘閥的行程調整好,具體調試方法請聯系我廠
