產品說明:

Z61H/Y/W型鑄鋼承插焊楔式閘閥PN100～PN160驅動方式為手動,連接方式為承插焊連接形式,閥板為明桿楔式剛性單閘板，閥座密封面材料為合金（Z61H-100～160 Z61Y-100～160 Z61Y-100P～160P Z61Y-100I～160I）、不銹鋼（Z61H-100P～160P Z61W-100P～160P），公稱壓力為PN100～PN160，閥體材料為碳素鋼（Z61H-100～160）、不銹鋼（Z61H-100P～160P Z61W-100P～160P Z61Y-100P～160P）、合金鋼（Z61Y-100～160 Z61Y-100I～160I）的閘閥。

產品性能參數:

產品零部件材料:

產品外形結構尺寸:

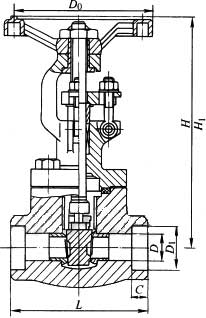

產品外形結構尺寸圖:

安裝注意事項及要點:

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
