產品說明:

Z540H/Y/W型鋼制錐齒輪傳動楔式閘閥PN16～PN160具有流體阻力小，適用的壓力、溫度范圍大等特點，是一種常用的截斷閥，用于截斷或接通管路中的介質.通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質，驅動方式有手動、傘齒輪傳動及電動,連接為法蘭連接、明桿楔式彈性閘板，閥座密封面材料為堆焊合金（Z540H-16C～160 Z540Y-16C～160 Z540Y-16I～160I Z540Y-16P～160P Z540Y-16R～160R）、不銹鋼（Z540W-16P～160P Z540W-16R～160R），公稱壓力 PN16～PN160，閥體材料為碳素鋼（Z540H-16C～160 Z540Y-16C～160）、鉻鉬合金鋼（Z540Y-16I～160I）、不銹鋼（Z540W-16P～160P Z540Y-16P～160P Z540W-16R～160R Z540Y-16R～160R）的閘閥。

產品性能參數:

產品零部件材料:

產品外形結構尺寸:

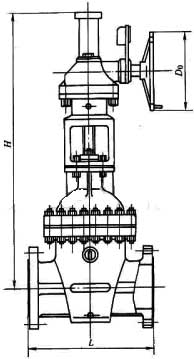

產品外形結構尺寸圖:



安裝注意事項及要點:

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。

注：本公司是上海閥門廠家，的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中閘閥分為,電動閘閥,氣動閘閥,手動閘閥,刀閘閥,法蘭閘閥,平板閘閥,不銹鋼閘閥,軟密封閘閥,硬密封閘閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
