產品說明:
DKZ940H、DKZ940Y、DKZ960Y型鑄鋼真空閘閥PN16~PN63驅動方式為電動,連接方式為法蘭連接(DKZ960Y 為對接焊連接)、明桿楔式彈性閘板,閥座密封面材料為不銹鋼或硬質合金,公稱壓力 PN16~PN63,閥體材料為碳鋼(DKZ940H-16C~63、DKZ960Y-16C~63)、Cr5Mo(DKZ940Y-16I~63I)的真空閘閥。
產品性能參數:
DKZ940H、DKZ940Y、DKZ960Y型鑄鋼真空閘閥PN16~PN63性能參數
|
型號 |
PN |
工作壓力/MPa |
|
DKZ940H-16C~63 |
16~63 |
1.6~6.3 |
|
DKZ940Y-16I~63I |
|
DKZ960Y-16C~63 |
產品零部件材料:
DKZ940H、DKZ940Y、DKZ960Y型鑄鋼真空閘閥PN16~PN63零部件材料
|
型號 |
材料 |
|
閥體、閘板、閥蓋 |
填料 |
填料墊 |
手輪 |
閥桿螺母 |
閥桿 |
|
DKZ940H-16C~63 |
WCB |
柔性石墨 |
AL |
QT450-10 |
ZCuA110Fe3 |
1Cr13 |
|
DKZ940Y-16I~63I |
Cr5Mo |
|
DKZ960Y-16C~63 |
WCB |
產品外形結構尺寸:
DKZ940H-16C、DKZ940Y-16I、DKZ960Y-16C 鑄鋼真空閘閥外形結構尺寸(mm)
|
DN |
L |
D |
D1 |
D2 |
b |
z×φd |
D3 |
D7 |
M |
L1 |
L2 |
D0 |
電裝型號 |
重量/kg |
|
50 |
250 |
160 |
125 |
100 |
16 |
4×φ18 |
165 |
80 |
574 |
170 |
308 |
400 |
Z10-18 |
106 |
|
65 |
265 |
180 |
145 |
120 |
18 |
4×φ18 |
185 |
95 |
590 |
170 |
308 |
400 |
Z20-18 |
115 |
|
80 |
280 |
195 |
160 |
135 |
20 |
8×φ18 |
205 |
114 |
625 |
170 |
388 |
400 |
ZD22-18b |
126 |
|
100 |
300 |
215 |
180 |
155 |
20 |
8×φ18 |
232 |
140 |
756 |
170 |
349 |
400 |
ZD22-18b |
136 |
|
150 |
350 |
280 |
240 |
210 |
24 |
8×φ23 |
335 |
182 |
930 |
325 |
411 |
250 |
ZD30-18a |
222 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12×φ23 |
400 |
240 |
1074 |
325 |
411 |
250 |
ZD30-18a |
222 |
|
250 |
450 |
405 |
355 |
320 |
30 |
12×φ25 |
475 |
298 |
1269 |
408 |
530 |
360 |
ZD45-36c |
454 |
|
300 |
500 |
460 |
410 |
375 |
30 |
12×φ25 |
530 |
350 |
1514 |
408 |
545 |
360 |
ZD60-36b |
557 |
|
350 |
550 |
520 |
470 |
435 |
34 |
16×φ25 |
610 |
402 |
1750 |
445 |
577 |
400 |
ZD90-18b |
886 |
|
400 |
600 |
580 |
525 |
485 |
36 |
16×φ30 |
710 |
458 |
1900 |
445 |
617 |
400 |
ZD120-36b |
1106 |
|
500 |
700 |
705 |
650 |
608 |
44 |
20×φ34 |
850 |
560 |
2350 |
- |
- |
- |
DZW180 |
1060 |
|
600 |
800 |
840 |
770 |
718 |
48 |
20×φ41 |
1015 |
684 |
2810 |
430 |
937 |
400 |
DZW400 |
2688 |
DKZ940H-25、DKZ940Y-25I、DKZ960Y-25 鑄鋼真空閘閥外形結構尺寸(mm)
|
DN |
L |
D |
D1 |
D2 |
b |
z×φd |
D3 |
D7 |
M |
L1 |
L2 |
D0 |
電裝型號 |
重量/kg |
|
50 |
250 |
160 |
125 |
100 |
20 |
4×φ18 |
165 |
80 |
629 |
197 |
363 |
400 |
Z10-18 |
110 |
|
65 |
265 |
180 |
145 |
120 |
22 |
8×φ18 |
185 |
95 |
629 |
197 |
363 |
400 |
DZ-B |
116 |
|
80 |
280 |
195 |
160 |
135 |
22 |
8×φ18 |
232 |
114 |
690 |
197 |
363 |
400 |
ZD22-18b |
136 |
|
100 |
300 |
230 |
190 |
160 |
24 |
8×φ23 |
269 |
140 |
784 |
325 |
381 |
250 |
ZD22-18b |
151 |
|
125 |
325 |
270 |
220 |
188 |
28 |
8×φ25 |
232 |
182 |
734 |
197 |
363 |
250 |
ZD22-18b |
219 |
|
150 |
350 |
300 |
250 |
218 |
30 |
8×φ25 |
335 |
240 |
930 |
325 |
411 |
250 |
ZD30-18b |
219 |
|
200 |
400 |
360 |
310 |
278 |
34 |
12×φ25 |
400 |
298 |
1074 |
345 |
460 |
250 |
ZD30-18a |
318 |
|
250 |
450 |
425 |
370 |
332 |
36 |
12×φ30 |
475 |
350 |
1269 |
408 |
530 |
360 |
ZD45-36c |
459 |
|
300 |
500 |
485 |
430 |
390 |
40 |
16×φ30 |
530 |
402 |
1514 |
408 |
530 |
360 |
ZD60-36b |
562 |
|
350 |
550 |
550 |
490 |
448 |
44 |
16×φ34 |
610 |
458 |
1750 |
445 |
577 |
360 |
ZD90-36c |
891 |
|
400 |
600 |
610 |
550 |
505 |
48 |
16×φ34 |
710 |
560 |
1900 |
445 |
617 |
400 |
ZD120-36b |
1169 |
|
450 |
650 |
660 |
600 |
555 |
50 |
20×φ34 |
750 |
684 |
2105 |
595 |
621 |
500 |
ZD160-40b |
1358 |
|
500 |
700 |
730 |
660 |
610 |
52 |
20×φ41 |
850 |
- |
- |
- |
- |
- |
DZW180 |
- |
|
600 |
- |
- |
- |
- |
- |
- |
1015 |
- |
- |
- |
- |
- |
DZW400 |
- |
DKZ940H-40、DKZ940Y-40I、DKZ960Y-40 鑄鋼真空閘閥外形結構尺寸(mm)
|
DN |
L |
D |
D1 |
D2 |
D6 |
d |
z×φd |
D3 |
D7 |
H |
H1 |
D0 |
重量/kg |
|
50 |
250 |
160 |
125 |
100 |
88 |
20 |
4×φ18 |
- |
- |
- |
- |
- |
- |
|
65 |
280 |
180 |
145 |
120 |
110 |
22 |
8×φ18 |
- |
- |
- |
- |
- |
- |
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8×φ18 |
215 |
100 |
662 |
325 |
ZD22-18b |
138 |
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8×φ23 |
250 |
124 |
792 |
325 |
ZD22-18a |
160 |
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8×φ25 |
315 |
165 |
830 |
325 |
ZD22-18a |
180 |
|
150 |
450 |
300 |
250 |
218 |
204 |
30 |
8×φ25 |
345 |
185 |
955 |
325 |
ZD30-18 a |
241.4 |
|
200 |
550 |
375 |
320 |
282 |
260 |
38 |
12×φ30 |
420 |
250 |
1160 |
408 |
ZD45-36 c |
426 |
|
250 |
650 |
445 |
385 |
345 |
313 |
42 |
12×φ34 |
525 |
295 |
1402 |
445 |
ZD90-36b |
595 |
|
300 |
750 |
510 |
450 |
408 |
364 |
46 |
16×φ34 |
570 |
350 |
1612 |
445 |
ZD120-36b |
802.5 |
|
350 |
850 |
570 |
510 |
465 |
422 |
52 |
16×φ34 |
650 |
410 |
1669 |
415 |
ZD120-18c |
930 |
|
400 |
950 |
655 |
585 |
535 |
474 |
58 |
20×φ41 |
735 |
460 |
2035 |
430 |
ZD250 |
1870 |
|
500 |
1150 |
755 |
670 |
612 |
576 |
62 |
20×φ48 |
920 |
570 |
2423 |
430 |
DZW250 |
2350 |
DKZ940H-63、DKZ940Y-63I、DKZ960Y-63 鑄鋼真空閘閥外形結構尺寸(mm)
|
DN |
L |
D |
D1 |
D2 |
D6 |
b |
z×φd |
D3 |
D7 |
M |
L1 |
L2 |
D0 |
電裝型號 |
重量/kg |
|
50 |
250 |
175 |
135 |
102 |
88 |
26 |
4×φ23 |
200 |
80 |
574 |
325 |
381 |
250 |
DZ-15B(I) |
87 |
|
65 |
280 |
200 |
160 |
130 |
110 |
28 |
8×φ23 |
- |
- |
- |
- |
- |
- |
- |
- |
|
80 |
310 |
210 |
170 |
140 |
121 |
30 |
8×φ23 |
215 |
108 |
662 |
325 |
381 |
250 |
ZD22-18b |
138 |
|
100 |
350 |
250 |
200 |
168 |
150 |
32 |
8×φ25 |
250 |
135 |
772 |
325 |
411 |
250 |
ZD30-18a |
162 |
|
150 |
450 |
340 |
280 |
240 |
204 |
38 |
8×φ34 |
365 |
195 |
1120 |
408 |
475 |
250 |
ZD45-18b |
360 |
|
200 |
550 |
405 |
345 |
300 |
260 |
44 |
12×φ34 |
440 |
250 |
1288 |
445 |
558 |
360 |
ZD90-18b |
523 |
|
250 |
650 |
470 |
400 |
352 |
313 |
48 |
12×φ41 |
530 |
310 |
1473 |
445 |
571 |
400 |
ZD120-18b |
800 |
|
300 |
750 |
530 |
460 |
412 |
364 |
54 |
16×φ41 |
565 |
384 |
1685 |
445 |
571 |
400 |
ZD120-18b |
854 |
|
350 |
850 |
595 |
525 |
475 |
422 |
60 |
16×φ41 |
680 |
415 |
2004 |
430 |
937 |
400 |
ZD250 |
1570 |
|
400 |
950 |
670 |
585 |
525 |
474 |
66 |
16×φ48 |
765 |
560 |
2040 |
430 |
937 |
400 |
ZD250 |
2045 |
|
500 |
1150 |
800 |
705 |
640 |
576 |
70 |
20×φ54 |
920 |
565 |
2600 |
430 |
937 |
400 |
DZW400 |
2627 |

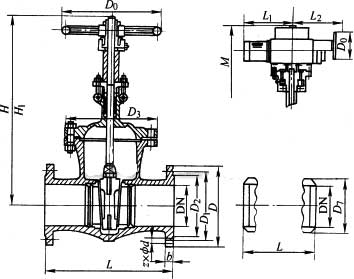

產品外形結構尺寸圖:

安裝注意事項及要點:
1、手輪、手柄及傳動機構均不允許作起吊用,并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝(即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥(以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥,按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求,連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門,手柄均不得向下。
8、帶傳動機構的閘閥,按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查,閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門,安裝前應進行強度和嚴密性能試驗,合格后方準使用。強度試驗時,試驗壓力為公稱壓力的1.5倍,持續時間不少于5min,閥門殼體、填料應無滲漏為合格。嚴密性試驗時,試驗壓力為公稱壓力的1.1倍;試驗壓力在試驗持續的時間應符合GB50243標準要求,以閥瓣密封面無滲漏為合格。
