閘閥

Z40H美標閘閥PN20～PN100

產品型號：Z40H
口徑(DN)：25～600(mm)
壓力(PN)：2.0～4.2Mpa
產品價格：電議

產品詳情

產品用途:

Z40H美標閘閥適用于 ANSI Class150～2500、PN20～42、JIS10～20K，工作溫度 -29～425℃（碳鋼）及 -40～500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

產品特點:

1、產品設計制造符合國外標準要求，密封可靠，性能優良。2、結構設計緊湊合理，造型美觀。3、采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。4、閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。5、采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

產品執行標準:

設計與制造：API 600；法蘭尺寸：ANSI B16.5；結構長度：ANSI B16.10；壓力～溫度：ANSI B16.34；檢驗與試驗：API 598

產品性能參數:

Z40H美標閘閥PN20～PN100性能參數
公稱壓力（Lb）	強度試驗		水密封試驗		氣密封試驗
公稱壓力（Lb）	MPa	Lbf/in²	Mpa	Lbf/in²	MPa	Lbf/in²
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630

產品零部件材質:

Z40H美標閘閥PN20～PN100主要零件材質
閥體、閥蓋、閘板	WCB	ZG1Cr18Ni9Ti	CF8（304）	CF3（304L）	ZG1Cr18Ni12Mo2Ti	CF8M（316）
密封面	Cr13或硬質合金	本體（W）或硬質合金（Y）
閥桿及內件	2Cr13	1Cr18Ni9Ti	0Cr19Ni9（304）	00Cr19Ni11（304L）	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2（316）
填料	柔性石墨
墊片	不銹鋼纏繞墊片
適用介質	水、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕性介質
適用溫度	-29～425 ℃	-40～500 ℃

產品外形連接尺寸:

Z40H美標閘閥PN20～PN100外形結構連接尺寸
公斤級或公稱壓力	DN		尺寸（mm）												重量（kg）
	DN		d	L	LJ	D	D1	D2	b	Z-φd	W	H開			重量（kg）
	mm	in	d	L	LJ	D	D1	D2	b	Z-φd	W	ZA40	ZA540	ZA940	ZA40	ZA540	ZA940
Class150 PN2.0MPa	25	1	25	127	140	108	79.5	51	11.5	4-15	120	200	-	330	7	-	31
	32	1 1/4	32	140	153	117	89	64	13.0	4-15	140	235	-	375	9	-	33
	40	1 1/2	38	165	178	127	98.5	73	14.5	4-15	180	285	-	435	13	-	38
	50	2	51	178	191	152	120.5	92	16.0	4-19	180	390	-	610	19	-	45
	65	2 1/2	64	190	203	178	139.5	105	17.5	4-19	200	435	-	655	24	-	65
	80	3	76	203	216	190	152.5	127	19.5	4-19	200	515	-	680	36	-	85
	100	4	102	229	242	229	190.5	157	24.0	8-19	250	595	-	750	46	-	95
	125	5	127	254	267	254	216.0	186	24.0	8-22	250	725	-	820	65	-	115
	150	6	152	267	280	279	241.5	216	25.5	8-22	300	780	-	900	82	-	135
	200	8	203	292	305	343	298.5	270	29.0	8-22	300	975	1010	1060	126	155	182
	250	10	254	330	343	406	362.0	324	30.5	12-25	350	1150	1190	1250	178	213	230
	300	12	305	356	369	483	432.0	381	32.0	12-25	400	1380	1420	1500	258	290	320
	350	14	337	381	394	533	476.0	413	35.0	12-29	400	1540	1580	1750	385	430	470
	400	16	387	406	419	597	540.0	470	37.0	16-29	500	1740	1780	1950	485	540	610
	450	18	438	432	445	635	578	533	40	16-32	500	1950	1990	2150	580	640	710
	500	20	489	457	470	699	635.0	584	43.0	20-32	600	2180	2220	2350	680	740	820
	600	24	591	508	521	813	749.5	692	48.0	20-32	650	2560	2600	2710	940	1000	1080
Class300 PN5.0MPa	25	1	25	165	178	124	89.0	51	17.5	4-19	140	215	-	370	9	-	38
	32	1 1/4	32	178	191	133	98.5	64	19.5	4-19	180	255	-	420	12	-	42
	40	1 1/2	38	190	203	156	114.5	73	21.0	4-22	200	320	-	480	16	-	55
	50	2	51	216	232	165	127.0	92	22.5	8-19	200	425	-	650	26	-	69
	65	2 1/2	64	241	257	190	149.0	105	25.5	8-22	250	460	-	700	34	-	80
	80	3	76	283	299	210	168.5	127	29.0	8-22	300	540	-	740	47	-	100
	100	4	102	305	321	254	200.0	157	32.0	8-22	300	630	-	795	73	-	110
	125	5	127	381	397	279	235.0	186	35.0	8-22	350	760	-	850	110	-	145
	150	6	152	403	419	318	270.0	216	37.0	12-22	350	825	-	990	130	-	200
	200	8	203	419	435	381	330.0	270	41.5	12-25	400	1020	1055	1150	210	250	295
	250	10	254	457	473	445	387.5	324	48.0	16-29	450	1200	1240	1350	280	340	390
	300	12	305	502	518	521	451.0	381	51.0	16-32	500	1425	1465	1560	400	450	570
Class600 PN10.0MPa	25	1	25	216	216	124	89.0	51	17.5	4-19	180	215	-	420	16	-	52
	32	1 1/4	32	229	229	133	98.5	64	21.0	4-19	180	270	-	480	25	-	62
	40	1 1/2	38	241	241	156	114.5	73	22.5	4-22	200	345	-	550	30	-	74
	50	2	51	292	295	165	127.0	92	25.5	8-19	250	470	-	680	42	-	82
	65	2 1/2	64	330	333	190	149.0	105	29.0	8-22	250	520	-	750	55	-	97
	80	3	76	356	359	210	168.5	127	32.0	8-22	300	570	-	820	70	-	120
	100	4	102	432	435	273	216.0	157	38.5	8-25	300	700	-	870	120	-	155
	125	5	127	508	511	330	266.5	186	44.5	8-29	350	780	-	950	180	-	250
	150	6	152	559	562	356	292.0	216	48.0	12-29	400	850	890	1100	250	290	340

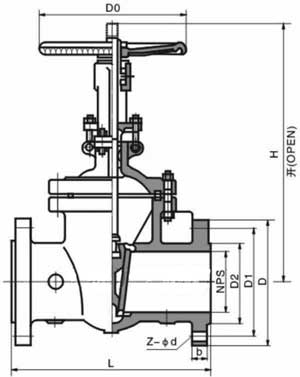

產品外形結構尺寸圖:

安裝注意事項及要點:

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
