Z6s41-16～63H/Y/F型氣動帶手動楔式閘閥

產品型號：Z6s41-16～63H/Y/F
口徑(DN)：50～400(mm)
壓力(PN)：1.6～6.3Mpa
產品價格：電議

產品詳情

產品概述：
Z6s41-16～63H/Y/F型氣動帶手動楔式閘閥:手動帶氣動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金，公稱壓力 PN16～PN63，閥體材料為碳素鋼的閘閥。

性能參數：

Z6s41-16～63H/Y/F型氣動帶手動楔式閘閥性能參數
型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z6s41H-16C	16	1.6	≤350	水、蒸汽、油品等無腐蝕性介質
Z6s41H-25	25	2.5
Z6s41H-40	40	4
Z6s41H-63	63	6.3
Z6s41Y-16C	16	16
Z6s41Y-25	25	2.5
Z6s41F-16C	16	1.6	≤150
Z6s41F-25	25	2.5	≤150

零部件材料：

Z6s41-16～63H/Y/F型氣動帶手動楔式閘閥零部件材料
型號	材料
	閥體、閥蓋、閘板	閥座、閘板密封面	閥桿	填料	氣缸
Z6s41H-16C	碳素鋼	堆焊鐵其合金	鉻不銹鋼	石棉石墨/柔性石墨	無縫鋼管
Z6s41H-25
Z6s41H-40
Z6s41H-63
Z6s41Y-16C
Z6s41Y-25		堆焊硬質合金
Z6s41F-16C		閥板堆焊鐵基合金
Z6s41F-25		閥座鑲聚四氟乙烯

外形及結構尺寸：

Z6s41-16H/Y/F型氣動帶手動楔式閘閥外形及尺寸（mm）
DN	L	D	D1	D2	b	z×Φd	H	D0	重量/kg
50	250	160	125	100	16	4×Φ18	875	240	60
80	280	195	160	135	20	8×Φ18	970	240	81
100	300	215	180	155	20	8×Φ18	1025	240	98
150	350	280	240	210	24	8×Φ23	1365	280	190
200	400	335	295	265	26	12×Φ23	1650	320	252
250	450	405	355	320	30	12×Φ25	1950	320	316
300	500	460	410	375	30	12×Φ25	2010	400	514
350	550	520	470	435	34	16×Φ25	2260	400	690
400	600	580	525	485	36	16×Φ30	2540	500	970

Z6s41-25H/Y/F型氣動帶手動楔式閘閥外形及尺寸（mm）
DN	L	D	D1	D2	b	z×Φd	H	D0	重量/kg
50	250	160	125	100	16	4×Φ18	875	240	60
80	280	195	160	135	20	8×Φ18	970	240	81
100	300	230	190	160	24	8×Φ18	1085	400	150
150	350	300	250	218	30	8×Φ23	1347	400	215
200	400	360	310	278	34	12×Φ23	1810	400	320
250	450	425	370	332	36	12×Φ25	2070	400	400
300	500	485	430	390	40	12×Φ25	2580	500	790
350	550	550	480	448	44	16×Φ25	2723	560	940
400	600	610	550	505	48	16×Φ30	2985	560	1070

Z6s41-40H/Y/F型氣動帶手動楔式閘閥外形及尺寸（mm）
DN	L	D	D1	D2	b	z×Φd	H	D0	重量/kg
80	280	195	160	135	22	8×Φ18	970	320	90
100	300	230	190	160	24	8×Φ18	1085	400	150

Z6s41-63H/Y/F型氣動帶手動楔式閘閥外形及尺寸（mm）
DN	L	D	D1	D2	b	z×Φd	H	D0	重量/kg
50	250	160	125	100	20	4×Φ18	760	320	65
80	280	195	160	135	22	8×Φ18	970	320	90

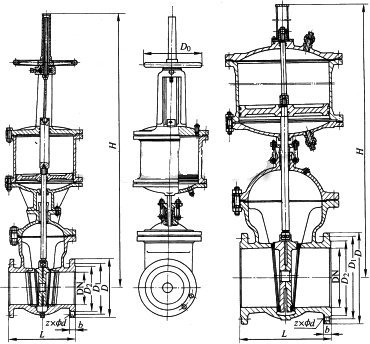

外觀尺寸圖：
