您當前的位置： 主頁 > 產品展示 > 閘閥

閘閥

PZ73X/PZ73F/PZ73H/PZ73Y型手動凸緣刀型閘閥
PZ73X/PZ73F/PZ73H/PZ73Y型手動凸緣刀型閘閥
產品型號：PZ73X、PZ73F、PZ73H、PZ73Y
口徑(DN)：50～900(mm)
壓力(PN)：1.0Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品標準

    設計制造: JB/T8691-1998
    結構長度 : GB/T15188.2-94
    法蘭連接 : GB/T9113.1-2000  JB/T79-94
    試驗與驗收 : GB/T13927-92

    主要零部件材質

    PZ73X/PZ73F/PZ73H/PZ73Y型手動凸緣刀型閘閥零部件材質
    閥體、上蓋 碳鋼、不銹鋼
    閥板 不銹鋼
    閥桿 不銹鋼
    密封圈 橡膠、四氟、不銹鋼、硬質合金

    主要性能規范

    PZ73X/PZ73F/PZ73H/PZ73Y型手動凸緣刀型閘閥性能規范
    公稱壓力 PN
    殼體試驗 1.5PN
    密封試驗 1.1PN
    工作溫度e 橡膠≤80℃ 四氟密封≤180℃  硬密封≤425℃
    適用介質 糖漿、紙漿、污水、煤漿、灰、渣水混合物

    主要外形結構連接尺寸

    PZ73X/PZ73F/PZ73H/PZ73Y型手動凸緣刀型閘閥外形結構連接尺寸
    公稱壓力(MPa) 公稱通徑 L D D1 D2 H N-M D0
    1.0 50 48 160 125 100 285 4-M16 180
    65 48 180 145 120 298 4-M16 180
    80 50 195 160 135 315 4-M16 220
    100 50 215 180 155 365 8-M16 220
    125 57 245 210 185 400 8-M16 230
    150 57 280 240 210 475 8-M20 280
    200 70 335 295 265 540 8-M20 360
    250 70 390 350 320 630 12-M20 360
    300 76 440 400 368 780 12-M20 400
    350 76 500 460 429 885 16-M20 400
    400 89 565 515 482 990 16-M22 400
    450 89 615 565 532 1100 20-M22 530
    500 114 670 620 585 1200 20-M22 530
    600 114 780 725 685 1450 20-M27 600
    700 130 895 940 800 1700 24-M27 600
    800 130 1010 950 905 2000 24-M30 680
    900 140 1110 1050 1005 2300 28-M30 680
    注：0.6MPa、1.0MPa、1.6MPa及美標150Lb等連接尺寸見附錄

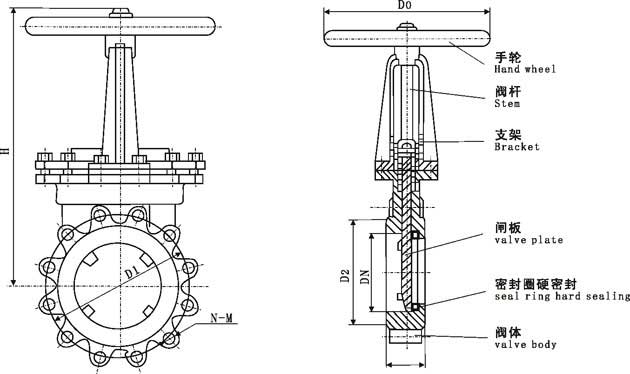

    產品外形結構尺寸圖

    PZ73X/PZ73F/PZ73H/PZ73Y型手動凸緣刀型閘閥外形結構尺寸圖

    刀型閘閥的安裝注意事項

    1.刀型閘閥安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
    2.各連接部位螺栓，要求均勻擰緊；
    3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
    4.用戶在安裝閥門前，校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
    5.用戶在安裝閥門時，預留閥門驅動的必要空間；
    6.驅動裝置的接線須按線路圖進行；
    7.刀閘閥定期保養，不得隨意碰撞及擠壓，以免影響密封。

    注：本公司是上海閥門廠家，的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中閘閥分為,電動閘閥,氣動閘閥,手動閘閥,刀閘閥,法蘭閘閥,平板閘閥,不銹鋼閘閥,軟密封閘閥,硬密封閘閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
    聲明：本文中所有文字、數據、圖片均只適用于參考，PZ73X/PZ73F/PZ73H/PZ73Y型手動凸緣刀型閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
