閘閥

SCZ673X/SCZ673F型穿透式插板閥
SCZ673X/SCZ673F型穿透式插板閥
產品型號：SCZ673X、SCZ673F
口徑(DN)：100～500(mm)
壓力(PN)：0.6～1.6Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述

    SCZ673X/F型穿透式插板閥/長桿平板閘閥SCZ973X/F,SCZ673X/F SCZ型穿透式插板閥/長桿平板閘閥插板閥特點：閥腔不積渣，特別適合于漿體輸送及粉體物粒的輸送。

    產品執行標準

    設計制造:JB/T8691-1998
    結構長度:GB/T15188.2-94
    法蘭連接:GB/T9113.1-2000 JB/T79-94
    試驗與驗收:GB/T13927-92

    主要零部件材質

    SCZ673X/F型穿透式插板閥零部件材質
    閥體、上蓋 碳鋼、不銹鋼
    閥板 不銹鋼
    閥桿 不銹鋼
    密封圈 四氟、橡膠

    主要性能規范

    SCZ673X/F型穿透式插板閥主要性能規范
    公稱壓力 PN10
    殼體試驗 1.5Mpa
    密封試驗 1.1Mpa
    工作溫度 橡膠≤80℃ 四氟密封≤180℃
    適用介質 干灰、紙漿、糖漿、污水、煤氣粉末顆粒物、渣水混合物等

    主要外形結構連接尺寸

    SCZ673X/F型穿透式插板閥外形結構連接尺寸(mm)
    DN

    L

    H1

    H2

    H3

    D1

    D2

    D0

    N-M

    P

    B
    100 51 405 705 585 180 156 240 8-M16 490 170
    125 57 450 780 665 210 184 260 8-M16 490 190
    150 570 510 810 770 240 211 280 8-M20 490 240
    200 70 615 930 920 295 266 300 12-M20 520 335
    250 70 715 1080 1175 355 319 320 12-M24 520 335
    300 76 822 1140 1255 410 370 340 12-M24 520 335
    350 76 975 1290 1455 470 429 360 16-M24 520 350
    400 89 1024 1344 1559 525 480 400 16-M27 605 390
    450 89 1235 1560 1926 585 548 450 20-M27 605 430
    500 114 1265 1610 2226 650 609 500 20-M30 605 430
    注：0.6MPa、1.0MPa、1.6MPa及美標150Lb等連接尺寸見附錄。

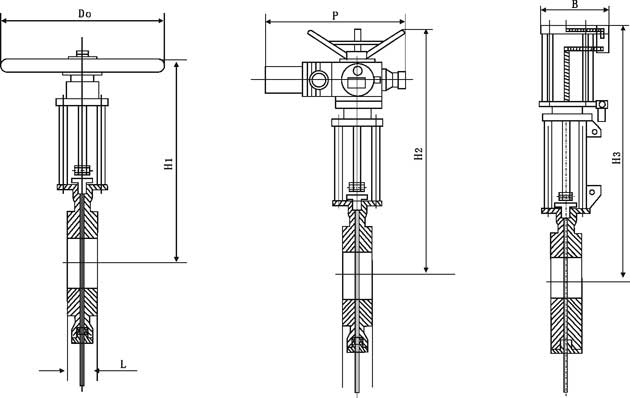

    產品外形結構尺寸圖

    SCZ673X/SCZ673F型穿透式插板閥外形尺寸圖

    刀型閘閥的安裝注意事項

    1.刀型閘閥安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
    2.各連接部位螺栓，要求均勻擰緊；
    3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
    4.用戶在安裝閥門前，校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
    5.用戶在安裝閥門時，預留閥門驅動的必要空間；
    6.驅動裝置的接線須按線路圖進行；
    7.刀閘閥定期保養，不得隨意碰撞及擠壓，以免影響密封。

    注：本公司是上海閥門廠家，的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中閘閥分為,電動閘閥,氣動閘閥,手動閘閥,刀閘閥,法蘭閘閥,平板閘閥,不銹鋼閘閥,軟密封閘閥,硬密封閘閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
    聲明：本文中所有文字、數據、圖片均只適用于參考，SCZ673X/SCZ673F型穿透式插板閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
