產品概述
DLMD電動螺旋閘門/電動煤閘門/電動螺旋閘門是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，廣泛應用于礦山、糧食等行業控制流量變化或迅速切斷（特料直徑≤50mm）。
產品外形結構尺寸
DLMD電動螺旋閘門/電動煤閘門/電動螺旋閘門外形結構尺寸(mm)
|
類別 |
A×A |
B×B |
C×C |
L |
H |
D0 |
n-d |
|
單向 |
220×200 |
256×256 |
296×296 |
100 |
820 |
300 |
8-φ12 |
|
250×250 |
306×306 |
346×346 |
100 |
930 |
340 |
8-φ14 |
|
300×300 |
356×356 |
396×396 |
100 |
1050 |
380 |
8-φ14 |
|
400×400 |
456×456 |
496×496 |
100 |
1140 |
445 |
12-φ14 |
|
450×450 |
510×510 |
556×556 |
120 |
1450 |
530 |
12-φ18 |
|
500×500 |
560×560 |
606×606 |
120 |
1610 |
580 |
16-φ18 |
|
雙向 |
600×600 |
660×660 |
706×706 |
120 |
1830 |
450 |
16-φ18 |
|
700×700 |
770×770 |
820×820 |
140 |
2130 |
450 |
20-φ18 |
|
800×800 |
870×870 |
920×920 |
140 |
2440 |
450 |
20-φ18 |
|
900×900 |
974×974 |
1030×1030 |
160 |
2660 |
450 |
24-φ23 |
|
1000×1000 |
1074×1074 |
1130×113 |
160 |
2870 |
450 |
24-φ23 |
|
說明 |
LMD-單向
LMD one-way |
Ⅰ-手輪
I hand wheel |
鏈條節數M=0.105×-113（×是絲桿中線離地面高度）距地面小于1.7米用于手輪大于1.7米用鏈輪 |
LMD-雙向
LMD two-way |
Ⅱ-鏈條
II chain |
注：可來圖來樣定作非標的螺旋閘門

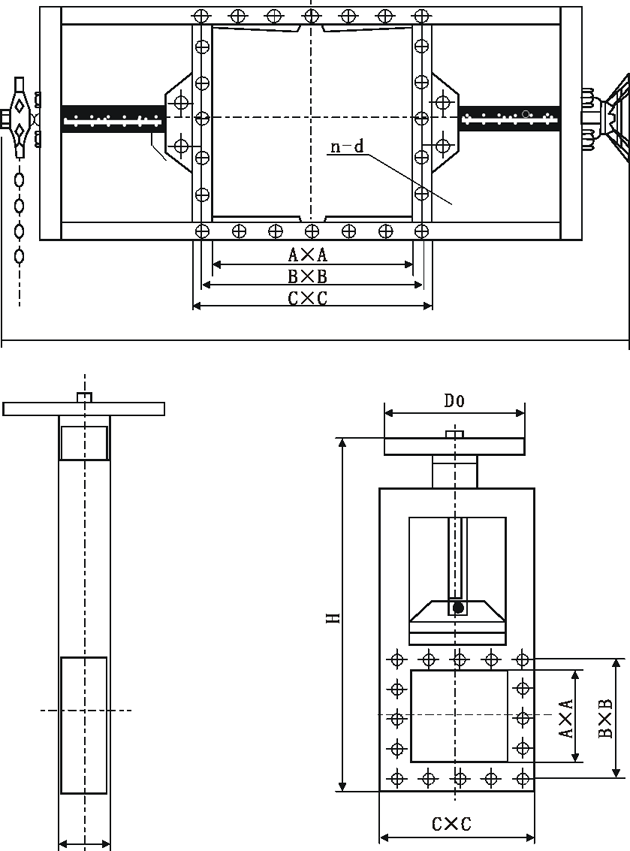

產品外形結構尺寸圖
閘門在安裝時應注意事項
1、閘門安裝時應采用整體就位安裝，禁止閘框、閘板分體安裝，防止閘框變形。
2、在閘門安裝前，首先檢查各連接部位的螺栓是否因運輸裝卸中造成的松動，如有松動應加以緊固。
3、閘門出廠前，為了使閘板、閘框貼合的更緊，安裝后減少間隙，2米以上的閘門在上下橫框上安裝了壓板卡鐵，立框的斜鐵上增加了頂絲。注意在間隙調整后將卡鐵和斜鐵上的頂絲拆除，以使閘門啟閉。
4、檢查主立框與橫框連結上的止水面是否有錯位，如有錯位則松動連接螺栓將止水面調整在同一平面內。
5、在澆筑混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿應，防止灰漿凝固影響啟閉。
6、二期澆筑前將閘門整體吊裝就位后找好前后、左右的正確位置，然后調整螺栓與工程配鋼筋焊牢固。 同時閘門的分類有很多，不僅有鑄鐵閘門還有鋼閘門、鑲銅閘門等等，并且以上的信息同樣適用于其他類別的閘門！
