閘閥

Z73X型手動漿液閥、鑄鐵刀閘閥
Z73X型手動漿液閥、鑄鐵刀閘閥
產品型號：Z73X
口徑(DN)：50～1000(mm)
壓力(PN)：0.6～1.0Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述

    Z73X型手動漿液閥、鑄鐵刀閘閥適用于糖漿、紙漿、泥漿、污水、煤漿等介質管路上，作啟閉調節和節流使用，適用于水平安裝，亦可傾斜安裝，適用溫度：-10～80℃ 。

    產品特點

    1、結構簡單：輕便、密封性能好。
    2、操作方式：手輪、電動、電液動、氣動。

    主要性能規范

    Z73X型手動漿液閥、鑄鐵刀閘閥主要性能規范
    公稱壓力 0.6 1.0
    殼體試驗 0.9 1.5
    密封試驗 0.66 1.1
    工作溫度 ≤80℃ ≤80℃
    適用介質 煤漿、水

    產品外形結構尺寸

    Z73X型手動漿液閥、鑄鐵刀閘閥外形結構尺寸(mm)
    公稱壓力
    （MPa）    		 DN L D D1 D0 H N-M
    0.6MPa 50 40 125 100 180 295 4-M16
    65 40 145 120 180 305 4-M16
    80 50 160 135 220 330 4-M16
    100 50 180 155 220 380 4-M16
    125 50 210 185 240 415 4-M16
    150 60 240 210 280 490 4-M20
    200 60 295 265 280 550 4-M20
    250 70 350 320 360 693 8-M20
    300 70 400 368 400 769 8-M20
    350 80 460 429 400 895 10-M20
    400 80 515 482 500 1004 10-M22
    450 90 565 532 500 1110 14-M22
    500 100 620 585 600 1210 14-M22
    600 100 725 685 700 1460 14-M27
    700 100 940 800 800 4680 16-M27
    800 120 950 905 800 1910 16-M27
    900 120 1050 1005 800 2130 20-M30
    1000 160 1160 1115 900 2380 20-M30
    1.0MPa 50 40 125 100 180 295 4-M16
    65 40 145 120 180 305 4-M16
    80 50 160 135 220 330 4-M16
    100 50 180 155 220 380 4-M16
    125 50 210 185 240 415 4-M16
    150 60 240 210 280 490 4-M20
    200 60 295 265 280 550 4-M20
    250 70 350 320 360 693 8-M20
    300 80 400 368 400 769 8-M20
    350 90 460 429 400 895 10-M20
    400 120 515 482 500 1004 10-M22
    450 120 565 532 500 1110 14-M22
    500 130 620 585 600 1210 14-M22
    600 140 725 685 700 1460 14-M27
    700 140 940 800 800 4680 16-M27
    800 150 950 905 800 1910 16-M27
    900 150 1050 1005 800 2130 20-M30
    1000 200 1160 1115 900 2380 20-M30

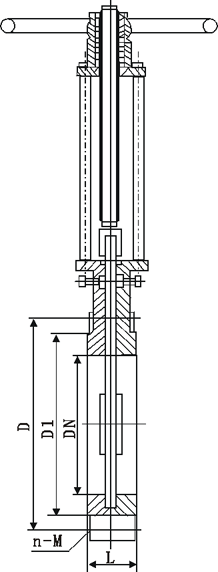

    產品外形結構尺寸圖

    Z73X型手動漿液閥、鑄鐵刀閘閥外形結構尺寸圖

    刀型閘閥的安裝注意事項

    1.刀型閘閥安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
    2.各連接部位螺栓，要求均勻擰緊；
    3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
    4.用戶在安裝閥門前，校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
    5.用戶在安裝閥門時，預留閥門驅動的必要空間；
    6.驅動裝置的接線須按線路圖進行；
    7.刀閘閥定期保養，不得隨意碰撞及擠壓，以免影響密封。

    注：本公司是上海閥門廠家，的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中閘閥分為,電動閘閥,氣動閘閥,手動閘閥,刀閘閥,法蘭閘閥,平板閘閥,不銹鋼閘閥,軟密封閘閥,硬密封閘閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
    聲明：本文中所有文字、數據、圖片均只適用于參考，Z73X型手動漿液閥、鑄鐵刀閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
