產品說明:
DZ11H、DZ11Y型鍛鋼低溫閘閥PN150(Lb)～PN800(Lb)操作方式為手動，連接為內螺紋（絲口）連接、閥門為明桿楔式單閘板，DZ11H 閥座密封面材料為 Gr3 系不銹鋼、DZ11Y 閥座密封面材料為硬質合金，壓力等級 150Lb～800Lb，閥體為碳素鋼的低溫型閘閥。
產品性能參數:
DZ11H、DZ11Y 型 150(Lb)～800(Lb) 鍛鋼低溫閘閥主要性能參數
|
型號 |
壓力級 (LB) |
工作壓力 (MPa) |
適用溫度 (℃) |
適用介質 |
|
DZ11H-150(Lb) |
150 |
2.0 |
≤425 |
水、蒸汽、油品 |
|
DZ11H-300(Lb) |
300 |
5.0 |
|
DZ11H-600(Lb) |
600 |
10.0 |
|
DZ11H-800(Lb) |
800 |
14.0 |
|
DZ11Y-150(Lb) |
150 |
2.0 |
≤425 |
水、蒸汽、油品 |
|
DZ11Y-300(Lb) |
300 |
5.0 |
|
DZ11Y-600(Lb) |
600 |
10.0 |
|
DZ11Y-800(Lb) |
800 |
14.0 |
產品零部件材料:
DZ11H、DZ11Y 型 150(Lb)～800(Lb) 鍛鋼低溫閘閥零部件材料
|
型號 |
材料 |
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
DZ11H-150(Lb) |
碳素鋼 |
鉻不銹鋼 |
鉻不銹鋼或碳鋼堆焊硬質合金 |
柔性石棉 |
|
DZ11H-300(Lb) |
|
DZ11H-600(Lb) |
|
DZ11H-800(Lb) |
|
DZ11Y-150(Lb) |
碳素鋼 |
鉻不銹鋼 |
鉻不銹鋼或碳鋼堆焊硬質合金 |
柔性石棉 |
|
DZ11Y-300(Lb) |
|
DZ11Y-600(Lb) |
|
DZ11Y-800(Lb) |
產品外形結構尺寸:
DZ11H、DZ11Y 型 150(Lb)～800(Lb) 鍛鋼低溫閘閥主要外形及結構尺寸 (mm)
|
DN |
S/mm |
T/in |
W/mm |
H（開）/mm |
重量/kg |
|
in |
mm |
JNSI |
JIS |
|
1/2 |
15 |
21.8 |
22.2 |
1/2 |
125 |
333 |
7.1 |
|
3/4 |
20 |
27.1 |
27.7 |
3/4 |
125 |
360 |
9.4 |
|
1 |
25 |
33.8 |
34.5 |
1 |
160 |
407 |
13.5 |
|
1 1/2 |
32 |
42.6 |
42.2 |
1 1/2 |
160 |
475 |
15.0 |
|
1 3/4 |
40 |
48.7 |
49.1 |
1 3/4 |
180 |
475 |
17.8 |
|
2 |
50 |
61.1 |
61.1 |
2 |
200 |
551 |
28.0 |

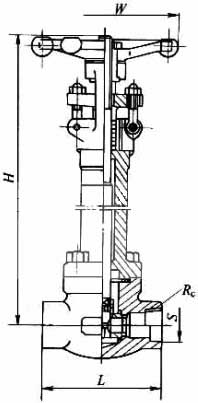

產品外形結構尺寸圖:
安裝注意事項及要點:
1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
注：本公司是上海閥門廠家，的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中閘閥分為,電動閘閥,氣動閘閥,手動閘閥,刀閘閥,法蘭閘閥,平板閘閥,不銹鋼閘閥,軟密封閘閥,硬密封閘閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
聲明：本文中所有文字、數據、圖片均只適用于參考，DZ11H、DZ11Y型鍛鋼低溫閘閥PN150(Lb)～PN800(Lb)性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
