閘閥

WZ40H-40型鑄鋼波紋管閘閥
WZ40H-40型鑄鋼波紋管閘閥
產品型號：WZ40H-40
口徑(DN)：20～250(mm)
壓力(PN)：4.0Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品說明:

    WZ40H-40型鑄鋼波紋管閘閥操作方式為手動驅動，連接方式為法蘭式連接，閥門為明桿楔式彈性閘板結構，閥座密封面材料為不銹鋼、公稱壓力 PN40、閥體材料為碳素鋼的波紋管閘閥。 紋管閘閥的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，應用于電站、天然氣、氨、真空、冷凍系統、熱油、熱水系統，特別適用于易燃、易爆、有毒及貴重介質的管路。

    產品性能參數:

    WZ40H-40型鑄鋼波紋管閘閥主要性能參數
    型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質
    WZ40H-40 40 4.0 ≤ 425 無腐蝕性介質

    產品零部件材料:

    WZ40H-40型鑄鋼波紋管閘閥零部件材料
    型號 材料
    閥體、閥蓋、閘板 閥桿 密封面 填料 波紋管
    WZ40H-40 碳素鋼 鉻不銹鋼 鉻不銹鋼或碳鋼堆焊硬質合金 柔性石墨或夾不銹鋼絲柔性石墨 奧氏體不銹鋼

    產品外形結構尺寸:

    WZ40H-40型鑄鋼波紋管閘閥外形及結構尺寸 (mm)
    DN H L W t d G C D z×Φd1
    20 311 152.5 110 16 20 43 82.5 120 4×Φ18
    25 442 165 150 17.5 25 51 89 125 4×Φ18
    40 509 190.5 150 21 42 73 114.5 155 4×Φ22
    50 624 216 200 22.4 51 92 127 165 8×Φ19
    80 744 283 250 28.5 76 127 168 210 8×Φ22
    100 906 305 250 31.8 102 157 200 254 8×Φ22
    150 1148 403 350 36.6 152 216 270 318 12×Φ22
    200 1404 419 400 41.2 203 270 330 381 12×Φ25
    250 1724 457 450 47.8 254 324 387.5 444 16×Φ29

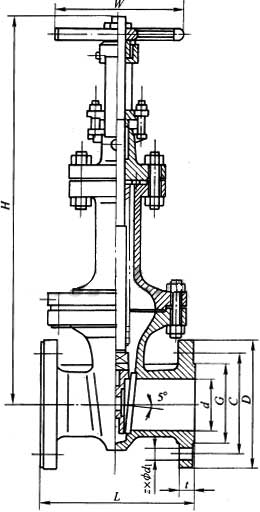

    產品外形結構尺寸圖:

    WZ40H-40型鑄鋼波紋管閘閥外形尺寸圖

    安裝注意事項及要點:

    1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
    2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
    3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
    4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
    5、如果閥門經常開關使用,每月到少潤滑一次。
    6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
    7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
    8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
    9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。

    注：本公司是上海閥門廠家，的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中閘閥分為,電動閘閥,氣動閘閥,手動閘閥,刀閘閥,法蘭閘閥,平板閘閥,不銹鋼閘閥,軟密封閘閥,硬密封閘閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
    聲明：本文中所有文字、數據、圖片均只適用于參考，WZ40H-40型鑄鋼波紋管閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
