閘閥

Z40H、Z40Y、Z40W型手動鋼制楔式閘閥PN40～PN63
Z40H、Z40Y、Z40W型手動鋼制楔式閘閥PN40～PN63
產品型號：Z40H、Z40Y、Z40W
口徑(DN)：20～400(mm)
壓力(PN)：4.0～6.3Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品說明：

    Z40H、Z40Y、Z40W型手動鋼制楔式閘閥PN40～PN63操作方式為手動，連接方式為法蘭連接，閥門為明桿楔式彈性閘板，閥座密封面材料為不銹鋼、硬質合金，工作壓力 4.0～6.3MPa，閥體材料為碳素鋼（Z40H-40～63 Z40H-40Q Z40Y-40～63）、鉻鉬鋼（Z40Y-40I～63I）、鉻鎳鈦不銹鋼（Z40W-40P）、鉻鎳鉬鈦不銹鋼（Z40Y-40R）的閘閥。

    產品性能參數：

    Z40H、Z40Y、Z40W型手動鋼制楔式閘閥PN40～PN63主要性能參數
    型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質
    Z40H-40 40 4.0 ≤ 425 水、蒸汽、油品
    Z40H-63 63 6.3
    Z40H-40Q 40 4.0
    Z40Y-40 40 4.0
    Z40Y-63 63 6.3
    Z40Y-40I 40 4.0 ≤ 550 蒸汽、油品
    Z40Y-63I 63 6.3
    Z40W-40P 40 4.0 ≤ 150 弱腐蝕性介質
    Z40W-40P 40 4.0
    Z40Y-40R 40 4.0 腐蝕性介質
    Z40Y-40R 40 4.0

    產品零部件材料：

    Z40H、Z40Y、Z40W型手動鋼制楔式閘閥PN40～PN63零部件材料
    型號 材料
    閥體、閥蓋、閘板 閘桿 密封面 填料
    Z40H-40 碳素鋼 鉻不銹鋼 堆焊鐵基合金 石棉石墨或柔性石棉
    Z40H-63
    Z40H-40Q
    Z40Y-40 堆焊硬質合金
    Z40Y-63
    Z40Y-40I 鉻鉬鋼 鉻鉬鋼 堆焊鐵基合金 石棉石墨或柔性石墨
    Z40Y-63I
    Z40W-40P 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 本體材料 聚四氟乙烯
    Z40W-40P 堆焊硬質合金
    Z40Y-40R 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼 本體材料
    Z40Y-40R 堆焊硬質合金

    產品外形及結構尺寸

    Z40H、Z40Y、Z40W型手動鋼制楔式閘閥PN40外形及結構尺寸
    DN L D D1 D2 D8 b z×Φd H H1 D0 重量 / kg
    20 150 105 75 55 51 16 4×Φ14 256 438 240 29
    25 160 115 85 65 58 16 4×Φ14 275 452 240 33
    32 180 135 100 78 66 18 4×Φ18 285 530 280 46
    40 200 145 110 85 76 18 4×Φ18 320 620 320 63
    50 250 160 125 100 88 20 4×Φ18 371 438 240
    65 280 180 145 120 110 22 8×Φ18 393 452 240
    80 310 195 160 135 121 22 8×Φ18 455 530 280
    100 350 230 190 160 150 24 8×Φ23 551 620 320
    125 400 270 220 188 176 28 8×Φ25 634 765 360
    150 450 300 250 218 204 30 8×Φ25 708 845 360
    200 550 375 320 282 260 38 12×Φ30 858 1041 400
    250 650 445 385 345 313 42 12×Φ34 1015 1244 450
    300 750 510 450 408 364 46 16×Φ34 1145 1474 560
    350 850 570 510 465 422 52 16×Φ34 1280 1663 640
    400 950 655 585 535 474 58 16×Φ41 1450 1886 720 849

    Z40H、Z40Y、Z40W型手動鋼制楔式閘閥PN63外形及結構尺寸
    DN L D D1 D2 D8 b z×Φd H H1 D0 重量 / kg
    25 210 135 100 78 58 22 4×Φ18 310 — — 10
    32 230 150 110 82 66 24 4×Φ23 320 — — 14
    40 240 165 125 95 76 24 4×Φ23 360 — — 37
    50 250 175 135 105 88 26 4×Φ23 371 438 280 34
    65 280 200 160 130 110 28 8×Φ23 393 473 280 43
    80 310 210 170 140 121 30 8×Φ23 455 550 320 60
    100 350 250 200 168 150 32 8×Φ25 551 669 360 89
    125 400 295 240 202 175 36 8×Φ30 628 772 400 140
    150 450 340 280 240 204 38 8×Φ34 718 893 450 207
    200 550 405 345 300 260 44 12×Φ34 873 1100 560 327
    250 650 470 400 352 313 48 12×Φ41 1050 1332 640 467
    300 750 530 460 412 364 54 16×Φ41 1470 1804 640 590
    350 850 595 525 475 474 60 16×Φ41 — — — —

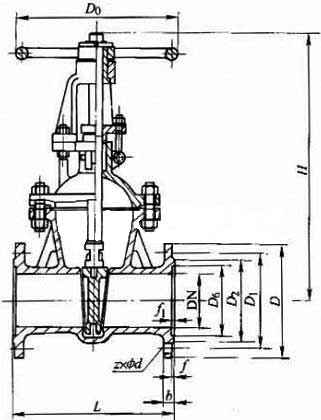

    產品外形結構尺寸圖：

    Z40H、Z40Y、Z40W型手動鋼制楔式閘閥PN40～PN63外形尺寸圖

    安裝注意事項及要點:

    1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
    2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
    3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
    4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
    5、如果閥門經常開關使用,每月到少潤滑一次。
    6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
    7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
    8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
    9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。

    注：本公司是上海閥門廠家，的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中閘閥分為,電動閘閥,氣動閘閥,手動閘閥,刀閘閥,法蘭閘閥,平板閘閥,不銹鋼閘閥,軟密封閘閥,硬密封閘閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
    聲明：本文中所有文字、數據、圖片均只適用于參考，Z40H、Z40Y、Z40W型手動鋼制楔式閘閥PN40～PN63性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
