產品說明:
Z40W、Z40Y不銹鋼法蘭閘閥PN16~PN160適用于工作壓力 1.6~16.0MPa,工作溫度 ≤ 150℃的石油、化工、水力、火力電站各種系統的管路上,切斷或接通管路介質。適用介質為:水、油品、蒸汽、醋酸及弱腐蝕性、腐蝕性等介質。
產品性能參數:
Z40W、Z40Y不銹鋼法蘭閘閥PN16~PN160主要性能參數
|
型號 |
PN |
工作壓力 / MPa |
適用溫度 / ℃ |
適用介質 |
|
Z40W-16P |
16 |
1.6 |
≤ 150 |
弱腐蝕性介質 |
|
Z40W-25P |
25 |
2.5 |
|
Z40Y-16P |
16 |
1.6 |
|
Z40Y-25P |
16 |
1.6 |
|
Z40Y-16R |
16 |
1.6 |
腐蝕性介質 |
|
Z40Y-25R |
25 |
2.5 |
|
Z40W-40P |
40 |
4.0 |
≤ 150 |
弱腐蝕性介質 |
|
Z40W-40P |
40 |
4.0 |
|
Z40Y-40R |
40 |
4.0 |
腐蝕性介質 |
|
Z40Y-40R |
40 |
4.0 |
|
Z40W-100P |
100 |
10.0 |
≤ 200 |
醋酸類 |
|
Z40W-160P |
160 |
16.0 |
產品零部件材料:
Z40W、Z40Y不銹鋼法蘭閘閥PN16~PN160零部件材料
|
型號 |
材料 |
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
Z40W-16P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼本體材料 |
聚四氟乙烯 |
|
Z40W-25P |
|
Z40Y-16P |
堆焊鐵基合金 |
|
Z40Y-25P |
|
Z40Y-16R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
|
Z40Y-25R |
|
Z40W-40P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
本體材料 |
|
Z40W-40P |
堆焊硬質合金 |
|
Z40Y-40R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
本體材料 |
|
Z40Y-40R |
堆焊硬質合金 |
|
Z40W-100P |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
堆焊硬質合金 |
|
Z40W-160P |
產品外形及結構尺寸
Z40W-16、Z40Y-16不銹鋼法蘭閘閥主要外形及結構尺寸 (mm)
|
DN |
L |
D |
D1 |
D2 |
b |
f |
z×Φd |
H |
D0 |
重量 / kg |
|
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4×Φ14 |
175 |
200 |
4 |
|
20 |
150 |
105 |
75 |
55 |
14 |
2 |
4×Φ14 |
180 |
200 |
5 |
|
25 |
160 |
114 |
85 |
65 |
14 |
2 |
4×Φ14 |
210 |
200 |
6 |
|
32 |
180 |
135 |
100 |
78 |
16 |
2 |
4×Φ18 |
210 |
200 |
7 |
|
40 |
200 |
145 |
110 |
85 |
16 |
3 |
4×Φ18 |
350 |
200 |
19 |
|
50 |
250 |
160 |
125 |
100 |
16 |
3 |
4×Φ18 |
358 |
240 |
29 |
|
65 |
265 |
180 |
145 |
120 |
18 |
3 |
4×Φ18 |
375 |
240 |
33 |
|
80 |
280 |
195 |
160 |
135 |
20 |
3 |
8×Φ18 |
433 |
280 |
45 |
|
100 |
300 |
215 |
180 |
155 |
20 |
3 |
8×Φ18 |
502 |
320 |
63 |
|
125 |
325 |
245 |
210 |
185 |
22 |
3 |
8×Φ18 |
312 |
360 |
108 |
|
150 |
350 |
280 |
240 |
210 |
24 |
3 |
8×Φ23 |
676 |
360 |
134 |
|
200 |
400 |
335 |
295 |
265 |
26 |
3 |
12×Φ23 |
820 |
400 |
192 |
|
250 |
450 |
405 |
355 |
320 |
30 |
3 |
12×Φ25 |
969 |
450 |
273 |
|
300 |
500 |
460 |
410 |
375 |
30 |
4 |
12×Φ25 |
1142 |
560 |
379 |
|
350 |
550 |
520 |
470 |
435 |
34 |
4 |
16×Φ25 |
1280 |
640 |
590 |
|
400 |
600 |
580 |
525 |
485 |
36 |
4 |
16×Φ30 |
1452 |
640 |
850 |
|
450 |
650 |
640 |
585 |
545 |
40 |
4 |
20×Φ30 |
1541 |
720 |
907 |
|
500 |
700 |
705 |
650 |
608 |
44 |
4 |
20×Φ34 |
1676 |
720 |
958 |
|
600 |
800 |
840 |
770 |
718 |
48 |
5 |
20×Φ41 |
1874 |
800 |
1112 |
Z40W-25、Z40Y-25不銹鋼法蘭閘閥主要外形及結構尺寸 (mm)
|
DN |
L |
D |
D1 |
D2 |
b |
f |
z×Φd |
H |
D0 |
重量 / kg |
|
15 |
130 |
95 |
65 |
45 |
16 |
2 |
4×Φ14 |
175 |
200 |
4 |
|
20 |
150 |
105 |
75 |
55 |
16 |
2 |
4×Φ14 |
180 |
200 |
5 |
|
25 |
160 |
115 |
85 |
65 |
16 |
2 |
4×Φ14 |
210 |
220 |
6 |
|
32 |
180 |
135 |
100 |
78 |
18 |
2 |
4×Φ18 |
210 |
220 |
7 |
|
40 |
200 |
145 |
110 |
85 |
18 |
3 |
4×Φ18 |
350 |
220 |
18 |
|
50 |
250 |
160 |
125 |
100 |
20 |
3 |
4×Φ18 |
358 |
250 |
25 |
|
65 |
165 |
180 |
145 |
120 |
22 |
3 |
8×Φ18 |
373 |
280 |
35 |
|
80 |
280 |
195 |
160 |
135 |
22 |
3 |
8×Φ18 |
435 |
300 |
50 |
|
100 |
300 |
230 |
190 |
160 |
24 |
3 |
8×Φ23 |
500 |
350 |
65 |
|
125 |
325 |
270 |
220 |
188 |
28 |
3 |
8×Φ25 |
614 |
400 |
100 |
|
150 |
350 |
300 |
250 |
278 |
30 |
3 |
8×Φ25 |
374 |
450 |
135 |
|
200 |
400 |
360 |
310 |
278 |
34 |
3 |
12×Φ25 |
818 |
500 |
180 |
|
250 |
450 |
425 |
370 |
332 |
36 |
3 |
12×Φ30 |
969 |
550 |
207 |
|
300 |
500 |
485 |
430 |
390 |
40 |
4 |
16×Φ30 |
530 |
560 |
400 |
|
350 |
550 |
550 |
490 |
448 |
44 |
4 |
16×Φ34 |
1280 |
640 |
631 |
|
400 |
600 |
610 |
550 |
505 |
48 |
4 |
16×Φ34 |
1450 |
640 |
900 |
|
450 |
650 |
660 |
600 |
555 |
50 |
4 |
20×Φ34 |
1541 |
720 |
1013 |
|
500 |
700 |
730 |
660 |
610 |
52 |
4 |
20×Φ41 |
1676 |
720 |
1166 |
|
600 |
800 |
840 |
770 |
718 |
56 |
5 |
20×Φ41 |
1874 |
800 |
1258 |
|
700 |
900 |
955 |
875 |
815 |
60 |
5 |
24×Φ48 |
2280 |
850 |
— |
|
800 |
1000 |
1070 |
990 |
930 |
64 |
5 |
24×Φ48 |
2420 |
700 |
— |
Z40W-40、Z40Y-40不銹鋼法蘭閘閥主要外形及結構尺寸 (mm)
|
DN |
L |
D |
D1 |
D2 |
D8 |
b |
z×Φd |
H |
H1 |
D0 |
重量 / kg |
|
20 |
150 |
105 |
75 |
55 |
51 |
16 |
4×Φ14 |
256 |
438 |
240 |
29 |
|
25 |
160 |
115 |
85 |
65 |
58 |
16 |
4×Φ14 |
275 |
452 |
240 |
33 |
|
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4×Φ18 |
285 |
530 |
280 |
46 |
|
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4×Φ18 |
320 |
620 |
320 |
63 |
|
50 |
250 |
160 |
125 |
100 |
88 |
20 |
4×Φ18 |
371 |
438 |
240 |
|
|
65 |
280 |
180 |
145 |
120 |
110 |
22 |
8×Φ18 |
393 |
452 |
240 |
|
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8×Φ18 |
455 |
530 |
280 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8×Φ23 |
551 |
620 |
320 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8×Φ25 |
634 |
765 |
360 |
|
|
150 |
450 |
300 |
250 |
218 |
204 |
30 |
8×Φ25 |
708 |
845 |
360 |
|
|
200 |
550 |
375 |
320 |
282 |
260 |
38 |
12×Φ30 |
858 |
1041 |
400 |
|
|
250 |
650 |
445 |
385 |
345 |
313 |
42 |
12×Φ34 |
1015 |
1244 |
450 |
|
|
300 |
750 |
510 |
450 |
408 |
364 |
46 |
16×Φ34 |
1145 |
1474 |
560 |
|
|
350 |
850 |
570 |
510 |
465 |
422 |
52 |
16×Φ34 |
1280 |
1663 |
640 |
|
|
400 |
950 |
655 |
585 |
535 |
474 |
58 |
16×Φ41 |
1450 |
1886 |
720 |
849 |
Z40W-100不銹鋼法蘭閘閥主要外形及結構尺寸 (mm)
|
DN |
L |
D |
D1 |
D2 |
D8 |
b |
z×Φd |
H |
H1 |
D0 |
重量 / kg |
|
25 |
210 |
135 |
100 |
78 |
501 |
24 |
4×Φ18 |
310 |
— |
— |
13 |
|
32 |
230 |
150 |
110 |
82 |
65 |
24 |
4×Φ23 |
320 |
— |
— |
20 |
|
40 |
240 |
165 |
125 |
95 |
75 |
26 |
4×Φ23 |
360 |
— |
— |
60 |
|
50 |
250 |
195 |
145 |
112 |
85 |
28 |
4×Φ25 |
490 |
558 |
360 |
50 |
|
65 |
280 |
220 |
170 |
138 |
110 |
32 |
8×Φ25 |
540 |
622 |
400 |
70 |
|
80 |
310 |
230 |
180 |
148 |
115 |
34 |
8×Φ25 |
572 |
671 |
400 |
100 |
|
100 |
350 |
265 |
210 |
172 |
145 |
38 |
8×Φ30 |
573 |
671 |
400 |
110 |
|
125 |
400 |
310 |
250 |
210 |
175 |
42 |
8×Φ34 |
744 |
892 |
560 |
180 |
|
150 |
450 |
350 |
290 |
250 |
205 |
46 |
12×Φ34 |
800 |
972 |
560 |
250 |
|
200 |
550 |
430 |
360 |
312 |
265 |
54 |
12×Φ41 |
800 |
972 |
560 |
360 |
|
250 |
650 |
500 |
430 |
382 |
320 |
60 |
12×Φ41 |
1050 |
1305 |
— |
— |
|
300 |
750 |
585 |
500 |
442 |
375 |
70 |
16×Φ48 |
1200 |
1505 |
— |
— |
Z40W-160不銹鋼法蘭閘閥主要外形及結構尺寸 (mm)
|
DN |
L |
D |
D1 |
D2 |
D8 |
b |
z×Φd |
H |
H1 |
D0 |
重量 / kg |
|
15 |
170 |
110 |
75 |
52 |
35 |
24 |
4×Φ18 |
230 |
250 |
200 |
7 |
|
20 |
190 |
130 |
90 |
62 |
45 |
26 |
4×Φ23 |
260 |
288 |
200 |
10 |
|
25 |
210 |
140 |
100 |
72 |
50 |
28 |
4×Φ23 |
280 |
310 |
280 |
14 |
|
32 |
230 |
165 |
115 |
85 |
65 |
30 |
4×Φ25 |
312 |
350 |
320 |
21 |
|
40 |
260 |
175 |
125 |
93 |
75 |
32 |
4×Φ27 |
350 |
395 |
320 |
26 |
|
50 |
300 |
215 |
165 |
132 |
95 |
36 |
8×Φ25 |
512 |
612 |
360 |
73 |
|
65 |
360 |
245 |
190 |
152 |
110 |
44 |
8×Φ30 |
560 |
677 |
360 |
110 |
|
80 |
390 |
260 |
205 |
168 |
130 |
46 |
8×Φ30 |
585 |
686 |
400 |
141 |
|
100 |
450 |
300 |
240 |
200 |
160 |
48 |
8×Φ34 |
631 |
751 |
450 |
185 |
|
125 |
525 |
355 |
285 |
238 |
190 |
60 |
8×Φ41 |
723 |
868 |
560 |
320 |
|
150 |
600 |
390 |
318 |
270 |
305 |
66 |
12×Φ41 |
820 |
997 |
640 |
462 |
|
200 |
750 |
480 |
400 |
245 |
265 |
78 |
12×Φ48 |
990 |
1224 |
720 |
711 |

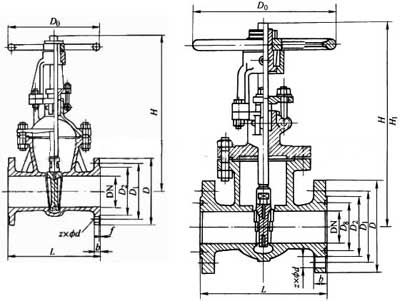

產品外形結構尺寸圖:

安裝注意事項及要點:
1、手輪、手柄及傳動機構均不允許作起吊用,并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝(即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥(以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥,按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求,連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門,手柄均不得向下。
8、帶傳動機構的閘閥,按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查,閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門,安裝前應進行強度和嚴密性能試驗,合格后方準使用。強度試驗時,試驗壓力為公稱壓力的1.5倍,持續時間不少于5min,閥門殼體、填料應無滲漏為合格。嚴密性試驗時,試驗壓力為公稱壓力的1.1倍;試驗壓力在試驗持續的時間應符合GB50243標準要求,以閥瓣密封面無滲漏為合格。
注:本公司是上海閥門廠家,的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中閘閥分為,電動閘閥,氣動閘閥,手動閘閥,刀閘閥,法蘭閘閥,平板閘閥,不銹鋼閘閥,軟密封閘閥,硬密封閘閥等,工程師皆有數十年經驗,歡迎您來電洽談業務!
聲明:本文中所有文字、數據、圖片均只適用于參考,Z40W、Z40Y不銹鋼法蘭閘閥PN16~PN160性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-80392609。
