閘閥

Z40W-16Ti、Z40W-25Ti型鈦合金楔式手動閘閥
Z40W-16Ti、Z40W-25Ti型鈦合金楔式手動閘閥
產品型號：Z40W-16Ti、Z40W-25Ti
口徑(DN)：15～800(mm)
壓力(PN)：1.6～2.5Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品說明：

    Z40W-16Ti、Z40W-25Ti型鈦合金楔式手動閘閥操作方式為手動，連接方式為法蘭連接，閥門為明桿楔式彈性閘板，閥座密封面材料為鈦合金，工作壓力 1.6-2.5MPa，閥體材料為 ZTA2 鈦合金的閘閥。因為鈦和氧有很好的親和力，極易與氧反應而在其表面生成一層堅固而致密的鈍性氧化薄膜，對許多腐蝕介質都呈現出特別優異的耐腐蝕性。

    產品性能參數：

    Z40W-16Ti、Z40W-25Ti型鈦合金楔式手動閘閥主要性能參數
    型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質
    Z40W-16Ti 16 1.6 ≤ 200 氧化腐蝕性介質
    Z40W-25Ti 25 2.5

    產品零部件材料：

    Z40W-16Ti、Z40W-25Ti型鈦合金楔式手動閘閥零部件材料
    型號 材料
    閥體、閥蓋、閘板 閘桿 密封面 填料
    Z40W-16Ti ZTA2 TC4 本體材料 聚四氟乙烯
    Z40W-25Ti

    產品外形及結構尺寸：

    Z40W-16Ti 型鈦合金楔式手動閘閥主要外形及結構尺寸 (mm)
    DN L D D1 D2 b f z×φd H D0 重量 /kg
    15 130 95 65 45 14 2 4×φ14 175 200 4
    20 150 105 75 55 14 2 4×φ14 180 200 5
    25 160 115 85 65 14 2 4×φ14 210 200 6
    32 180 135 100 78 16 2 4×φ18 210 200 7
    40 200 145 110 85 16 3 4×φ18 350 200 19
    50 250 160 125 100 16 3 4×φ18 358 240 29
    65 265 180 145 120 18 3 4×φ18 375 240 33
    80 280 195 160 135 20 3 8×φ18 433 280 45
    100 300 215 180 155 20 3 8×φ18 502 320 63
    125 325 245 210 185 22 3 8×φ18 612 360 108
    150 350 280 240 210 24 3 8×φ23 676 360 134
    200 400 335 295 265 26 3 12×φ23 820 400 192
    250 450 405 355 320 30 3 12×φ25 969 450 273
    300 500 460 410 375 30 4 12×φ25 1142 560 379
    350 550 520 470 435 34 4 16×φ25 1280 640 590
    400 600 580 525 485 36 4 16×φ30 1452 640 850
    450 650 640 585 545 40 4 20×φ30 1541 720 907
    500 700 705 650 608 44 4 20×φ34 1676 720 958
    600 800 840 770 718 48 5 20×φ41 1874 800 1112

    Z40W-25Ti型鈦合金楔式手動閘閥主要外形及結構尺寸 (mm)
    DN L D D1 D2 b f z×φd H D0 重量 /kg
    15 130 95 65 45 16 2 4×φ14 175 200 4
    20 150 105 75 55 16 2 4×φ14 180 200 5
    25 160 115 85 65 16 2 4×φ14 210 220 6
    32 180 135 100 78 18 2 4×φ18 210 220 7
    40 200 145 110 85 18 3 4×φ18 350 220 18
    50 250 160 125 100 20 3 4×φ18 358 250 25
    65 265 180 145 120 22 3 8×φ18 373 280 35
    80 280 195 160 135 22 3 8×φ18 435 300 50
    100 300 230 190 160 24 3 8×φ23 500 350 65
    125 325 270 220 188 28 3 8×φ25 614 400 100
    150 350 300 250 218 30 3 8×φ25 674 450 135
    200 400 360 310 278 34 3 12×φ25 818 500 180
    250 450 425 370 332 36 3 12×φ30 969 550 207
    300 500 485 430 390 40 4 16×φ30   560 400
    350 550 550 490 448 44 4 16×φ34 1280 640 631
    400 600 610 550 505 48 4 16×φ34 1450 640 900
    450 650 660 600 555 50 4 20×φ34 1541 720 1013
    500 700 730 660 610 52 4 20×φ41 1676 720 1166
    600 800 840 770 718 56 5 20×φ41 1874 800 1258
    700 900 955 875 815 60 5 24×φ48 2280 850 —
    800 1000 1070 990 930 64 5 24×φ48 2420 700 —

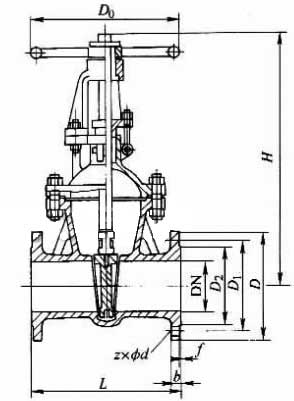

    產品外形結構尺寸圖：

    Z40W-16Ti、Z40W-25Ti型鈦合金楔式手動閘閥外形尺寸

    安裝注意事項及要點:

    1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
    2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
    3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
    4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
    5、如果閥門經常開關使用,每月到少潤滑一次。
    6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
    7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
    8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
    9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。

    注：本公司是上海閥門廠家，的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中閘閥分為,電動閘閥,氣動閘閥,手動閘閥,刀閘閥,法蘭閘閥,平板閘閥,不銹鋼閘閥,軟密封閘閥,硬密封閘閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
    聲明：本文中所有文字、數據、圖片均只適用于參考，Z40W-16Ti、Z40W-25Ti型鈦合金楔式手動閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
