閘閥

Z43H、Z43X鑄鋼平板閘閥PN16～PN100
Z43H、Z43X鑄鋼平板閘閥PN16～PN100
產品型號：Z43H、Z43X
口徑(DN)：50～1000(mm)
壓力(PN)：1.6～10.0Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品說明:

    Z43H、Z43X鑄鋼平板閘閥PN16～PN100適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。Z43型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線。



    產品特點：

    1、閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。
    2、閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。
    3、閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。
    4、軛架套管：鋁青銅軛架套管配置針形止推軸承，大程度減少操作扭矩。
    5、閥桿：螺紋長度直到托架；銷釘和點焊；具有穩定性。
    6、壓力密封：結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現好的閥帽密封。
    7、閥座環：焊接閥座環垂直于流動通道，易于維護。
    8、執行機構：這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。
    9、軛架：完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。
    10、壓蓋：兩件式，自調節壓蓋，避免被彈出。
    11、整體后座：硬面，使用壽命長。
    12、閥瓣：彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。
    13、整體止動：整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。

    產品執行標準:

    設計與制造：JB/T5298；
    法蘭尺寸：JB/79；
    結構長度：JB/T5298；
    壓力 溫度：GB9131；
    檢驗與試驗：JB/T5298；

    產品性能參數:

    Z43H、Z43X鑄鋼平板閘閥PN16～PN100主要性能參數
    設計等級 常溫下試驗壓力（MPa） 適用溫度℃ 適用介質
    殼體 左密封 左密封 低壓密封 "G"型 "D"型 普通型 "抗硫"型 "基本"型
    公稱壓力PN（MPa） 1.6 2.4 1.76 1.76 0.6 -29~50 -45~21 -2~121 H2S和CO2總含量大于500mg/m2的介質 石油天然氣、水等
    2.5 3.75 2.75 2.75 0.6
    4.0 6.0 4.4 4.4 0.6
    6.4 9.6 7.04 7.04 0.6
    磅級Lb 150 3.0 2.2 2.2 0.6
    300 7.7 5.6 5.6 0.6

    產品零部件材質:

    Z43H、Z43X鑄鋼平板閘閥PN16～PN100主要零件材質
    閥門/閥蓋 WCB WC6 A352-LCB A351-CF8M
    閘板 2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP
    閥桿 2Cr13 2Cr13 A182-A6a A182-A316S
    閥座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE
    填料 NBR/FPM 柔性石墨 聚四氟乙烯
    墊片 -
    螺栓 35 35CrMo A193-B7M A193-B8
    適用介質 水、油口、蒸汽 蒸汽、油品 丙烷、乙烯 硝酸類

    產品外形和連接尺寸

    Z43H、Z43X鑄鋼平板閘閥PN16主要零件材質主要外形和連接尺寸（mm)

    1.6MPa    		 DN L D D1 D2 Do f b H H1 n-Φd
    凸面法蘭
    (RF)
    (K)Z43WF6C
    (K)Z543WF6C
    (K)Z643WF6C
    (K)Z943WF6C    		 50 178 160 125 100 250 3 16 584 80 4-Φ18
    65 190 180 145 120 250 3 18 634 95 4-Φ18
    80 203 195 160 135 250 3 20 688 100 8-Φ18
    100 229 215 181 155 300 3 20 863 114 8-Φ18
    125 254 245 210 185 350 3 22 940 132 8-Φ18
    150 267 280 240 210 350 3 24 1030 150 8-Φ23
    200 292 335 295 265 350 3 26 1277 168 12-Φ23
    250 330 405 355 320 400 3 30 1491 203 12-Φ25
    300 356 460 410 375 450 4 30 1701 237 12-Φ25
    350 381 520 470 435 500 4 34 1875 265 16-Φ30
    400 406 580 525 485 305 4 36 2180 300 16-Φ30
    450 432 640 585 545 305 4 40 2440 325 20-Φ34
    500 457 705 650 608 305 4 44 2860 360 20-Φ41
    600 508 840 770 718 305 5 48 3450 425 20-Φ41
    700 610 910 840 788 305 5 50 3960 460 24-Φ41
    800 660 1020 950 898 305 5 52 4550 512 24-Φ41
    900 711 1120 1050 998 250 5 54 5250 565 28-Φ48
    1000 811 1250 1170 1110 250 5 56 5870 630 28-Φ18

    Z43H、Z43X鑄鋼平板閘閥PN25主要零件材質主要外形和連接尺寸（mm)

    2.5MPa    		 DN L D D1 D2 Do f b H H1 n-Φd
    凸面法蘭
    (RF)
    (K)Z43WF-25
    (K)Z543WF-25
    (K)Z643WF-25
    (K)Z943WF-25    		 50 178 160 125 100 250 3 20 584 80 4-Φ18
    65 190 180 145 120 300 3 22 634 95 8-Φ18
    80 203 195 160 135 350 3 22 388 100 8-Φ18
    100 229 230 190 160 350 3 24 863 114 8-Φ23
    125 254 270 220 188, 350 3 28 940 132 8-Φ25
    150 267 300 250 218 400 3 30 1030 150 8-Φ25
    200 292 360 310 278 450 3 34 1277 168 12-Φ25
    250 330 425 370 332 500 3 36 1491 203 12-Φ30
    300 356 485 430 390 305 4 40 1701 237 16-Φ30
    350 381 550 490 448 305 4 44 1875 265 16-Φ34
    400 406 610 550 505 305 4 48 2180 300 16-Φ34
    450 432 660 600 555 305 4 50 2440 325 20-Φ34
    500 457 730 660 610 305 4 52 2860 360 20-Φ41
    600 508 840 770 718 305 5 56 3450 425 20-Φ41
    700 610 955 875 815 305 5 60 3960 460 24-Φ48
    800 660 1070 990 930 305 5 64 4550 512 24-Φ48
    900 711 1180 1090 1025 - 5 66 5250 595 28-Φ54
    1000 811 1305 1210 1140 - 5 68 5870 660 28-Φ48

    Z43H、Z43X鑄鋼平板閘閥PN40主要零件材質主要外形和連接尺寸（mm)
    4.0MPa DN L D D1 D2 Y Do f f2 b H H1 n-Φd
    凹凸法蘭
    (MFM)
    (K)Z43WF-40
    (K)Z543WF-40
    (K)Z643WF-40
    (K)Z943WF-40    		 50 250 160 125 100 88 250 3 4 20 584 80 4-Φ18
    65 280 180 145 120 110 250 3 4 22 634 95 8-Φ18
    80 310 195 160 135 121 250 3 4 22 679 102 8-Φ18
    100 350 230 190 160 150 300 3 4.5 24 863 115 8-Φ23
    125 400 270 220 188 176 350 3 4.5 28 940 133 8-Φ25
    150 450 300 250 218 204 350 3 4.5 30 1040 152 8-Φ25
    200 550 375 320 282 260 350 3 4.5 38 1282 188 12-Φ30
    250 650 445 385 345 313 400 3 4.5 42 1495 223 12-Φ34
    300 750 415 450 408 364 450 4 4.5 46 1701 250 16-Φ34
    350 850 470 510 465 422 500 4 5 52 1880 280 16-Φ34
    400 950 655 585 535 474 305 4 5 58 2200 310 20-Φ41
    450 1050 680 610 560 524 305 4 5 60 2480 335 20-Φ41
    500 1150 755 670 612 576 305 4 5 62 2890 380 20-Φ48
    600 1350 890 795 730 678 305 5 6 62 2480 450 20-Φ54
    700 1450 995 900 835 768 305 5 6 68 3985 500 24-Φ54
    800 1650 1135 1030 960 876 305 5 6 76 4750 570 24-Φ58

    Z43H、Z43X鑄鋼平板閘閥PN64主要零件材質主要外形和連接尺寸（mm)
    6.4MPa DN L D D1 D2 Y Do f f2 b H H1 n-Φd
    凹凸法蘭
    (MFM)
    (K)Z43WF-64
    (K)Z543WF-64
    (K)Z643WF-64
    (K)Z943WF-64    		 50 250 175 135 105 88 250 3 4 26 584 90 4-Φ23
    65 280 200 160 130 110 250 3 4 28 634 105 8-Φ23
    80 310 210 170 140 121 250 3 4 30 679 110 8-Φ23
    100 350 250 200 168 150 300 3 4.5 32 763 130 8-Φ25
    125 400 295 202 176 350 3 4.5 36 970 150 8-Φ30 -
    150 450 340 280 240 204 350 3 4.5 38 1038 175 8-Φ34
    200 500 405 345 300 260 350 3 4.5 44 1282 210 12-Φ34
    250 650 470 400 352 313 400 3 4.5 48 1495 240 12-Φ41
    300 750 530 460 412 364 450 4 4.5 54 1965 270 16-Φ41
    350 850 595 525 475 422 500 4 5 60 2185 300 16-Φ41
    400 950 670 585 525 474 305 4 5 66 2573 335 16-Φ48
    450 1050 715 630 570 524 305 4 5 68 2800 360 20-Φ48
    500 1150 800 705 640 576 305 4 5 70 3280 405 20-Φ54
    600 1350 930 820 750 678 305 5 6 76 380 470 20-Φ58

    Z43H、Z43X鑄鋼平板閘閥PN100主要零件材質主要外形和連接尺寸（mm)
    10.0MPa DN L D D1 D2 Y Do f f2 b H H1 n-Φd
    凹凸法蘭
    (MFM)
    (K)Z43WF00
    (K)Z543WF00
    (K)Z643WF00
    (K)Z943WF00    		 50 250 195 145 112 88 250 3 4 28 590 100 4-Φ25
    65 280 220 170 138 110 250 3 4 32 640 115 8-Φ25
    80 310 230 180 148 121 250 3 4 34 680 120 8-Φ25
    100 350 265 210 172 150 300 3 4.5 38 870 135 8-Φ30
    125 400 310 250 210 176 350 3 4.5 42 980 155 8-Φ34
    150 450 350 290 250 204 350 3 4.5 46 1100 180 12-Φ34
    200 550 430 360 312 260 350 3 4.5 454 1315 220 12-Φ41
    250 650 500 430 382 313 400 3 4.5 60 1605 255 12-Φ41
    300 75 585 500 442 364 450 4 4.5 70 1925 295 16-Φ48
    350 850 665 560 408 422 500 4 5 76 2280 335 16-Φ54
    400 950 715 620 558 474 305 4 5 80 2580 360 16-Φ54

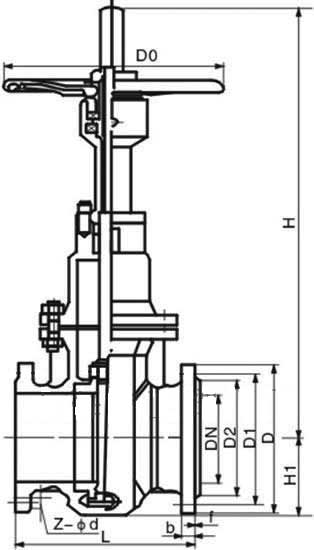

    產品外形結構尺寸圖:

    Z43H、Z43X鑄鋼平板閘閥PN16～PN100外形尺寸圖



    安裝注意事項及要點:

    1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
    2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
    3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
    4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
    5、如果閥門經常開關使用,每月到少潤滑一次。
    6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
    7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
    8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
    9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。

    注：本公司是上海閥門廠家，的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中閘閥分為,電動閘閥,氣動閘閥,手動閘閥,刀閘閥,法蘭閘閥,平板閘閥,不銹鋼閘閥,軟密封閘閥,硬密封閘閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
    聲明：本文中所有文字、數據、圖片均只適用于參考，Z43H、Z43X鑄鋼平板閘閥PN16～PN100性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
