閘閥

Z73X、Z373X型鑄鐵對夾式漿液閥PN2.5～PN16
Z73X、Z373X型鑄鐵對夾式漿液閥PN2.5～PN16
產品型號：Z73X、Z373X
口徑(DN)：50～1000(mm)
壓力(PN)：0.25～1.6Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品說明:

    Z73X、Z373X型鑄鐵對夾式漿液閥PN2.5～PN16操作方式為手動（Z73X）或渦輪驅動（Z373X），對夾式連接形式，明桿平行式剛性單閘板，閥座密封面材料為合成橡膠或聚四氟乙烯，公稱壓力 PN2.5～PN16，閥體材料為灰鑄鐵的閘閥（漿液閥）。Z73X、Z373X 型漿料閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。



    產品特點:

    1、結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻系數小。
    2、閘板密封面采用鉻鎳鈦不銹鋼，使用壽命長。
    3、采用聚四氟乙烯填料，密封可靠，操作輕便靈活。

    產品性能參數:

    Z73X、Z373X型鑄鐵對夾式漿液閥PN2.5～PN16主要性能參數
    型號 PN 工作壓力/MPa 適用介質 適用溫度/℃
    Z73X-2.5 2.5 0.25 煤漿、糠漿、紙漿、泥漿、污水、礦渣等 ≤120
    Z73X-2.5
    Z73X-6 6 0.6
    Z373X-6
    Z73X-10
    10 1.0
    Z373X-10
    Z73X-16 16 1.6
    Z373X-16

    產品零部件材料:

    Z73X、Z373X型鑄鐵對夾式漿液閥PN2.5～PN16零部件材料
    型號 材料
    閥體 閘板 閥體密封圈 閥桿 支架 填料
    Z73X-2.5 灰鑄鐵 鉻鎳鈦不銹鋼 合成橡膠或聚四氟乙烯 鉻不銹鋼 碳素鋼 聚四氟乙烯
    Z73X-2.5
    Z73X-6
    Z373X-6
    Z73X-10
    Z373X-10
    Z73X-16
    Z373X-16

    產品外形結構尺寸:

    Z73X、Z373X型鑄鐵對夾式漿液閥PN2.5～PN6主要外形及結構尺寸（mm）
    DN 結構長度① D1 D2 Z73X Z373X Z73X Z373X
    L1 L2 H H1 D0 H 型號 L1/L2
    400 80 110 495 463 1026 1426 500 — — 131/210 —
    450 90 114 550 518 1128 1578 500 — — 200/260 —
    500 90 132 600 568 1225 1725 500 — — 227/327 —
    600 100 154 705 667 1466 2066 700 1640 BA-1 347 425
    700 — 165 810 772 — — — 1930 — 750
    800 — 190 920 878 — — — 2225 — 1050
    900 — 203 1020 978 — — — 2520 BA-2 — 1350
    1000 — 216 1120 1078 — — — 2805 — 1650
    ① 圖中未注出，下同。

    Z73X、Z373X型鑄鐵對夾式漿液閥PN10主要外形及結構尺寸（mm）
    DN 結構長度 D1 D2 Z73X Z373X Z73X Z373X
    L1 L2 H H1 D0 H 型號 L1/L2
    50 40 43 125 9 306 356 240 — — 10 —
    65 40 46 145 118 317 382 240 — — 11 —
    80 50 46 160 132 336 416 240 — — 13 —
    100 50 52 180 156 374 474 280 — — 16 —
    125 50 56 210 184 446 571 280 — — 20 —
    150 60 56 210 184 446 571 280 — — 38 —
    200 60 60 295 266 610 810 360     41
    250 70 68 350 319 695 945 400 — — 76 —
    350 80 78 460 429 895 1245 400 — — 150 —
    400 120 102 515 480 1120 1520 500 — — 288 —
    450 120 114 565 530 1320 1170 500 — — 328 —
    500 132 132 620 582 1410 1910 500 — — 425 —
    600 140 154 725 682 1540 2140 700 1640   491 660
    700 — 165 840 794 — — — 1930 BA-1   800
    800 — 190 950 901 — — — 2225   1200
    900 — 203 1050 1001 — — — 2520 BA-2   1550
    1000 — 216 1160 1112 — — — 2805 — 1900

    Z73X、Z373X型鑄鐵對夾式漿液閥PN16主要外形及結構尺寸（mm）
    DN 結構長度 D1 D2 結構長度 L1 結構長度 L2 重量/kg
    L1 L2 H H1 H0 H H1 D0 手動 L1/L2
    50 60 40 125 99 270 330 240 296 347 240 20/14
    65 60 40 145 118 299 364 240 301 367 240 24/18
    80 70 50 160 132 320 400 280 326 410 240 27/22
    100 70 50 180 156 356 463 280 374 476 280 30/24
    125 80 50 210 184 520 645 280 414 541 280 54/42
    150 90 60 240 211 567 717 360 488 650 360 66/50
    200 100 60 295 266 705 905 360 533 754 360 101/82
    300 120 80 410 370 900 1200 400 796 1097 400 181/143
    350 120 92 470 430 1000 1350 400 895 1245 400 238/197
    400 140 120 525 482 1135 1535 500 1285 1455 400 293/268

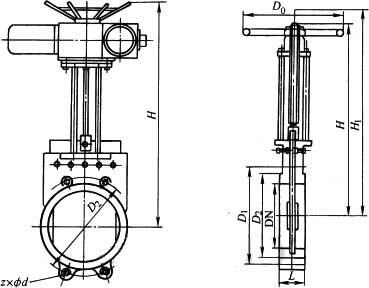

    產品外形結構尺寸圖:

    Z73X、Z373X型鑄鐵對夾式漿液閥PN2.5～PN16外形尺寸圖

    安裝注意事項及要點:

    1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
    2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
    3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
    4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
    5、如果閥門經常開關使用,每月到少潤滑一次。
    6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
    7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
    8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
    9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。

    注：本公司是上海閥門廠家，的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中閘閥分為,電動閘閥,氣動閘閥,手動閘閥,刀閘閥,法蘭閘閥,平板閘閥,不銹鋼閘閥,軟密封閘閥,硬密封閘閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
    聲明：本文中所有文字、數據、圖片均只適用于參考，Z73X、Z373X型鑄鐵對夾式漿液閥PN2.5～PN16性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
