產品說明：

Z941H/Y/W型鑄鋼電動楔式閘閥PN100～PN200具有流體阻力小，適用的壓力、溫度范圍大等特點，是一種常用的截斷閥，用于截斷或接通管路中的介質。
目前，國內閘閥普遍采用的是七十年代的三化設計結構。與美國、日本等國家的閘閥相比，結構笨大，閥體材料品種不全，密封性能不可靠。尤其是PN1.0MPa的低壓閘閥，國內只有鑄鐵材料，鑄鐵閘閥常常發生閥體凍裂、閘板脫落等嚴重問題，鑄鐵閘閥的碳鋼閥桿易銹蝕，填料墊片質量差，內外泄漏嚴重。對于腐蝕性介質工況，國內缺少適用于低壓系統的PN1.0MPa不銹鋼閘閥，用較高壓力級的不銹鋼閘閥代用，不僅增大了工程或項目的投資，也造成了不銹鋼材料不必要的浪費。 本廠系引進設備配套用閥門的廠家，多年從事進口閥門的國產化工作，并不斷吸收國外的閥門技術，在設計、制造和質量控制等方面積累了豐富的經驗。針對國內閘閥普遍存在的問題，開發了具有如下特點的法蘭連接鋼制閘閥。

產品特點:

①符合國內外標準的要求，密封可靠，性能優良。
②Z941電動閘閥材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
④可采用多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
⑤開發了PN1.0MPa的低壓碳鋼閘閥，可替代鐵制閘閥，有效地解決了鑄鐵閘閥殼體易凍裂、閘板易脫落、閥桿易銹蝕，密封性能不可靠等問題。
⑥開發了PN1.0MPa的低壓不銹鋼系列閘閥，能適用于各種腐蝕性介質工況，降低成本，節約材料。

產品用途：

法蘭連接鋼制閘閥適用于公稱壓力PN1.0～16.0MPa，工作溫度-29～425℃(碳鋼)及-40～200℃(不銹鋼)的名種管路上，用于截斷或接通管路中的介質。
通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質，驅動方式有手動、傘齒輪傳動及電動。

產品性能參數：

產品零部件材料：

產品外形結構尺寸：

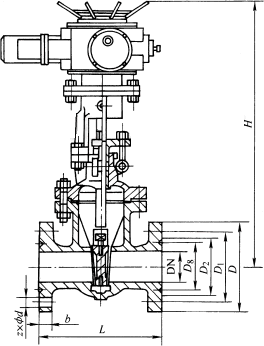

產品外形結構尺寸圖：

電動閘閥安裝及調試方法:

1.電動閘閥可安裝在水平管路或垂直管路上，單雙閘板閘閥應安裝在水平管路上，且手輪應位于閥門上方，不允許朝下安裝。閘閥介質流動方向不受限制。
2.電動閘閥通常采用法蘭連接，特殊場合也有用焊接連接的。
3.對于大口徑及高壓的閘閥，啟閉力矩較大。為了減小啟閉力矩，可采用安裝旁通閥的辦法。旁通閥安裝在主閘閥外部，它的進出口與主閘閥的兩側練練連接，并聯聯通。主閘閥開啟前應先開通旁通閥，進入閥后，使主閘閥閘板前后的壓力差減小，從而減小主閘閥的開啟力矩。旁通閥口徑的選用應根據主閥口徑和使用要求考慮。
4.電動閘閥是截斷閥，密封性能不及截止閥。閘閥主要"職責"是"斷流"，以及以小的阻力："續流"。它不宜用作調節介質的流量和壓力，如長期用于調節，密封面易被介質沖刷磨損，影響密封性能。
5.電動閘閥的介質溫度、壓力，對使用的可靠性應引起注意。在高溫、高壓時，由于溫度的變化可能使閘板鍥死，同時因各處介質溫度不均勻，易產生不密封現象。鍥式但閘板閥尤為明顯。
6.初次通電時應注意電源的相序,正確的操作方法是將閘閥手動開到中間位置,然后再點動操作開關閥門,將閥門的行程調整好后(具體的調整方法聯系廠家),方可正常運行。
