Z11H、Z11Y型PN25～PN160鋼制內螺紋楔式閘閥

更新時間  2011-10-18 08:29 閱讀



主要性能參數

Z11H、Z11Y型PN25～PN160鋼制內螺紋楔式閘閥主要性能參數

型號	PN	工作壓力 /MPa	適用溫度 /℃	適用介質	材料
					閥體、閥蓋、閘板	閘桿	密封面	填料
Z11H-25	25	2.5	≤425	水、蒸汽、油品	碳素鋼	鉻不銹鋼	鉻不銹鋼或碳 鋼堆焊硬質合金	石棉石墨或 柔性石墨
Z11H-40	40	4.0
Z11H-63	63	6.3
Z11H-100	100	10	≤450		鍛鋼	鍛鋼	鉻不銹鋼	—
Z11H-160	160	16
Z11Y-25	25	2.5	≤425	水、蒸汽、油品	碳素鋼	鉻不銹鋼	鉻不銹鋼或碳 鋼堆焊硬質合金	石棉石墨或 柔性石墨
Z11Y-40	40	4.0
Z11Y-63	63	6.3
Z11Y-100	100	10
Z11Y-160	160	16
Z11Y-25I	25	2.5	≤550	蒸汽、油品	鉻鉬鋼	耐熱鋼或 鉻不銹鋼	鉻鉬鋼堆焊 硬質合金	石棉石墨或 柔性石墨
Z11Y-40I	40	4.0
Z11Y-63I	63	6.3
Z11Y-25P	25	2.5	≤150	弱腐蝕性介質	鉻鎳鈦不銹鋼	鉻鎳鈦 不銹鋼	鉻鎳鈦鋼堆焊 硬質合金	石棉石墨或 聚四氟
Z11Y-40P	40	4.0
Z11Y-63P	63	6.3
Z11Y-100P	100	10
Z11Y-160P	160	16

主要外形及結構尺寸

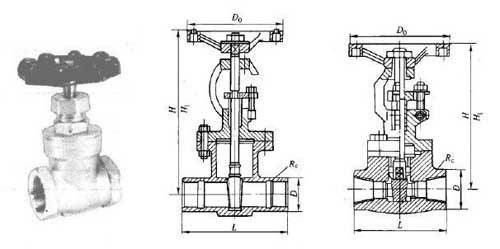

Z11H型 PN25～PN63鋼制內螺紋楔式閘閥外形及結構尺寸(mm)

DN/mm	RC/in	L	D	H	H1	D0	重量/kg
15	RC 1/2	90	34	208	229	120	3.5
20	RC 3/4	100	44	244	244	140	5.7
25	RC 1	110	48	261	261	160	6.9
32	RC 1 1/4	120	56	270	270	160	8.5
40	RC 1 1/2	135	64	304	304	200	12.3
50	RC 2	155	75	318	318	240	30
