閘閥標準系列

DkZ40H、DkZ40Y、DkZ60Y型PN16～PN63真空閘閥

更新時間  2011-10-24 08:40 閱讀

主要性能參數

DkZ40H、DkZ40Y、DkZ60Y型PN16～PN63真空閘閥主要性能參數

型號	PN	工作壓力 (Mpa)	材料
			閥體、閥蓋、閘蓋	填料	填料墊	手輪	閥桿螺母	閥桿
DkZ40H-16C～63	16～63	1.6～6.3	WCB	柔性石墨	AL	QT450-10	ZCuA110Fe3	1Cr13
DkZ40Y-16I～63I			Cr5Mo
DkZ40Y-16C～63			WCB

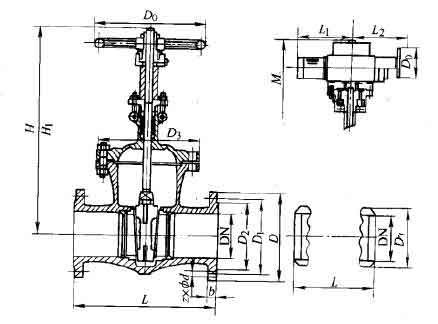

主要外形及結構尺寸

DkZ40H-16C、DkZ40Y-16I、DkZ60Y-16I型真空閘閥主要外形及結構尺寸（mm)

DN	L	D	D1	D2	b	z×Φd	D3	D7	H	H1	D0	重量/kg
50	250	160	125	100	16	4×Φ18	165	80	344	405	240	24
65	265	180	145	120	18	4×Φ18	185	95	377	448	280	32
80	280	195	160	135	20	8×Φ18	205	114	415	505	280	39
100	300	215	180	155	20	8×Φ18	232	140	473	588	280	48
150	350	280	180	210	24	8×Φ23	265	182	550	680	320	77
200	400	335	295	265	26	12×Φ23	400	240	815	1041	450	208
250	450	405	355	320	30	12×Φ25	475	298	969	1244	450	289
300	500	460	410	375	30	12×Φ25	530	350	1145	1474	560	445
350	550	520	470	435	34	16×Φ25	610	402	1300	1682	640	636
400	600	580	525	485	36	16×Φ30	710	458	1450	1886	720	852
450	650	640	585	545	40	20×Φ30	710	530	1597	2081	800	1046
500	700	705	650	608	44	20×Φ34	850	560	1755	2295	750	823
600	800	840	770	718	48	20×Φ41	1015	﹣	﹣	﹣	﹣	﹣
