DkZ941H、DkZ941Y型PN10～PN100鋼制真空閘閥

更新時間  2011-11-22 08:22 閱讀

主要性能參數

DkZ941H、DkZ941Y型PN10～PN100鋼制真空閘閥主要性能參數

型號	PN	工作壓力 (Mpa)	適用溫度 （℃）	適用介質	材料
					閥體、閘板	閥蓋	閥桿	密封面	填料
DkZ941H-10C	10	1.0	≤425	水、蒸汽、空氣	碳鋼		不銹鋼	合金鋼	柔性石墨
DkZ941H-16C	16	1.6
DkZ941H-25	25	2.5
DkZ941H-40	40	4.0
DkZ941H-63	63	6.3
DkZ941H-100	100	10.0
DkZ941Y-10I	10	1.0	≤550	水、蒸汽、空氣	鉻鉬鋼		鉻鉬鋼	硬質合金	柔性石墨
DkZ941Y-16I	16	1.6
DkZ941Y-25I	25	2.5
DkZ941Y-40I	40	4.0
DkZ941Y-63I	63	6.3
DkZ941Y-100I	100	10.0

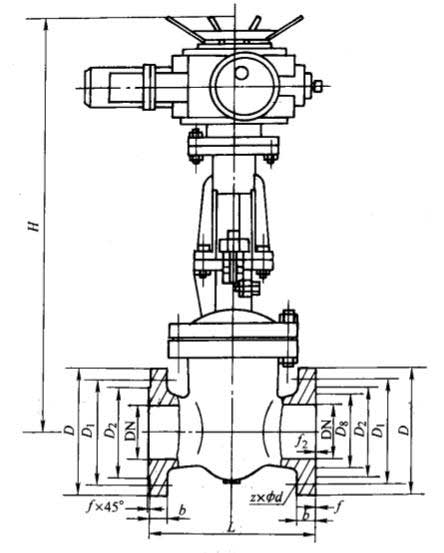

主要外形及結構尺寸

DkZ941H、DkZ941Y型PN10鋼制真空閘閥主要外形及結構尺寸（mm)

DN	L	D	D1	D2	b	z×Φd	f	H	電動執行器型號	重量/kg
40	200	145	110	86	18	4×Φ18	3	670	DZW10A	92
50	250	160	125	100	20	4×Φ18	3	718	DZW10A	95
65	265	180	145	120	20	4×Φ18	3	733	DZW15A	101
80	280	195	160	135	22	4×Φ18	3	795	DZW20A	113
100	300	215	180	155	22	8×Φ18	3	860	DZW20A	132
125	325	245	210	185	24	8×Φ18	3	974	DZW30A	182
150	350	280	240	210	24	8×Φ23	3	1008	DZW30A	209
175	375	310	270	240	26	8×Φ23	3	1089	DZW30A	﹣
200	400	335	295	265	26	8×Φ23	3	1160	DZW30A	267
225	425	365	325	295	26	8×Φ23	3	1290	DZW30A	﹣
250	450	390	350	320	28	12×Φ23	3	1430	DZW45A	326
300	500	440	400	368	28	12×Φ23	4	1550	DZW60A	411
350	550	500	460	428	30	16×Φ23	4	1705	DZW60A	765
400	600	565	515	482	32	16×Φ25	4	1827	DZW90(I)	1042
450	650	615	565	532	32	20×Φ25	4	2015	DZW90(I)	1226
500	700	670	620	585	34	20×Φ25	4	2172	DZW120	1283
600	800	780	725	685	36	20×Φ30	5	2446	DZW120	1445
700	900	895	840	800	40	24×Φ30	5	3096	DZW250	﹣
800	1000	1010	950	905	44	24×Φ34	5	3300	DZW350	﹣
900	1100	1110	1050	1005	46	28×Φ34	5	3559	DZW500	﹣
1000	1200	1220	1160	1115	50	28×Φ34	5	3923	DZW800	﹣
