閘閥標準系列

FDZ15T、FDZ15W型PN10、PN16內螺紋聯接閘閥

更新時間  2011-10-19 08:22 閱讀

主要性能參數

FDZ15T、FDZ15W型PN10、PN16內螺紋聯接閘閥主要性能參數

型號	PN	工作壓力 (Mpa)	適用溫度 (℃)	適用介質	材料
					閥體、閘板	閥蓋、手輪、防盜帽	閥桿
FDZ15T-10	10	1.0	≤200	水、蒸汽	灰鑄鐵+黃銅	灰鑄鐵	不銹鋼、碳鋼
FDZ15W-16	16	1.6	≤100	油品	灰鑄鐵	灰鑄鐵	不銹鋼、碳鋼

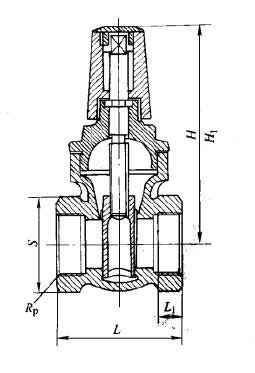

主要外形及結構尺寸

FDZ15T、FDZ15W型PN10、PN16內螺紋聯接閘閥外形及結構尺寸（mm）

DN	Rp/in	L	L1	S	H	D0	重量、kg
15	Rp 1/2	60	12	32	105	55	1
20	Rp 3/4	65	13	36	115	55	1.2
25	Rp 1	75	15	46	130	65	1.6
32	Rp 1 1/4	85	17	55	150	65	3.4
40	Rp 1 1/2	95	19	65	170	80	3.5
50	Rp 2	110	22	80	205	100	5.6
65	Rp 2 1/2	120	25	95	230	120	7.5
