Z15W-16T型內螺紋暗桿楔式熱鍛黃銅閘閥

更新時間  2011-10-22 08:17 閱讀

主要性能參數

Z15W-16T型內螺紋暗桿楔式熱鍛黃銅閘閥主要性能參數

型號	PN	工作壓力 (Mpa)	適用溫度 (℃)	適用介質	材料
					閥體、閥蓋、閘板	閥桿	填料	手輪
Z15W-16T	16	1.6	≤170	水、汽、油	熱鍛黃銅	黃銅	聚四氟乙烯	鑄鐵

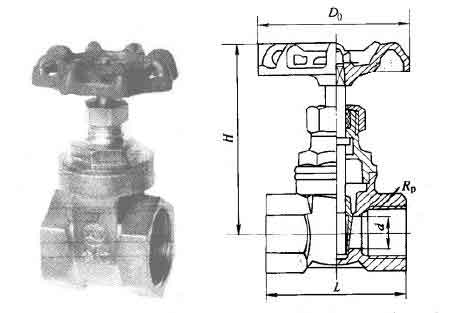

主要外形及結構尺寸

Z15W-16T型內螺紋暗桿楔式熱鍛黃銅閘閥主要外形及結構尺寸(mm)

DN	DN/in	L	d	H	D0
8	1/4	40	9.5	61.5	45
10	3/8	42	9.5	61.5	45
15	1/2	45	13	73	53
20	3/4	51	17	78	53
25	1	55	21	80	59
32	1 1/4	57	27	95	73
40	1 1/2	60	33	110	73
50	2	71	45	142	80
65	2 1/2	285	56	165	100
80	3	290	68	190	110
100	4	102	90	235	130
