閘閥標準系列

Z41T、Z41W、Z41H型PN10～PN40法蘭連接鐵制明桿閘閥

更新時間  2011-10-31 08:21 閱讀

主要性能參數

Z41T、Z41W、Z41H型PN10～PN40法蘭連接鐵制明桿閘閥主要性能參數

型號	PN	工作壓力 （MPa)	適用溫度 （℃）	適用介質	材料
					閥體、閘板、閥蓋	閥桿	手輪
Z41T-10	10	1.0	0～200	水、蒸汽、油品	灰鑄鐵	不銹鋼	鑄鐵
Z41T-16	16	1.6					﹣
Z41T-16Z	16	1.6	﹣20～120	水、非腐蝕性液體、飽和蒸汽	鑄鐵	黃銅	鑄鐵
Z41T-16Q	16	1.6	0～200	水、蒸汽、油品	球墨鑄鐵	不銹鋼
Z41W-10	10	1.0			灰鑄鐵
CZ41W-16	16	1.6
Z41W-16Q	16	1.6			球墨鑄鐵
Z41H-10	10	1.0			灰鑄鐵
Z41H-16	16	1.6
Z41H-16Q	16	1.6			球墨鑄鐵
Z41H-25Q	25	2.5
Z41H-40Q	40	4.0

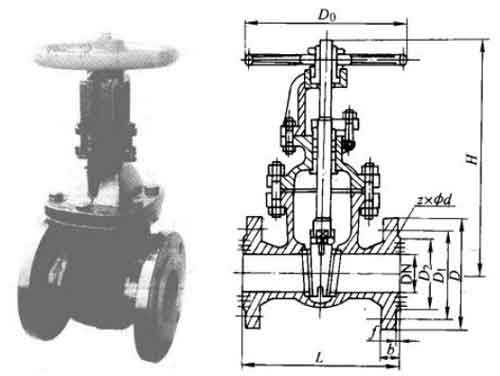

主要外形及結構尺寸

Z41T、Z41W、Z41H型PN10～PN40法蘭連接鐵制明桿閘閥主要外形及結構尺寸（mm)

DN	L	D	D1	D2	z×Φd	b	f	H關	H開	D0
50	180	160	125	100	4×Φ18	20	3	295	346	180
65	190	180	145	120	4×Φ18	20	3	323	408	180
80	203	195	160	135	4×Φ18	22	3	377	465	200
100	230	215	180	155	8×Φ18	22	3	433	542	200
125	255	250	210	184	8×Φ18	24	3	527	662	240
150	267	280	240	210	8×Φ23	24	3	596	754	240
200	330	335	295	265	8×Φ23	26	3	772	984	320
250	380	390	350	320	12×Φ23	28	3	904	1168	320
300	420	440	400	368	12×Φ23	28	4	1045	1357	400
350	450	500	460	428	16×Φ23	30	4	1177	1542	400
400	480	565	515	482	16×Φ25	32	4	1345	1795	500
450	510	615	565	532	20×Φ25	32	4	1510	1975	640
500	540	670	620	585	20×Φ25	34	4	1615	2102	640
600	600	780	725	685	20×Φ30	36	5	2120	2740	729
